OPT-CDF02 360°-Objektiv
Manufacturer part number: OPT-CDF02
Series: 360°-Sonderobjektive
- Blende F6 – F16
- Bildkreis Ø6,6 mm
- Arbeitsabstand 20 – 45 mm
Price and availability on request
We quote the price individually per inquiry, based on configuration and quantity.
Not sure which model fits?
One of our staff will review your application and recommend the right configuration.
Have your application reviewedDescription
Mit Blende F6 – F16, Bildkreis Ø6,6 mm, Arbeitsabstand 20 – 45 mm gehört OPT-CDF02 zur Serie „360°-Sonderobjektive“ von OPT Machine Vision.
Die CDF-Objektive bilden mit einer katadioptrischen Optik die Mantelfläche eines Objekts in einem einzigen Bild ab - 360° Rundumsicht mit einer Kamera statt vier. Das CDF01 blickt seitlich auf den Mantel, das CDF02 zusätzlich unter 45° auf Deckel und Innenwand. Gemacht für Flaschenhälse, Verschlusskappen, Schrauben, Gewinde und Arzneimittelbehälter.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei, die technischen Daten stammen unverändert von OPT.
Technical data
| Manufacturer part number | OPT-CDF02 |
|---|---|
| Lens Type | Mehrwinkel-Objektiv (45° Seitenansicht) |
| Sensor Format | 2/3" |
| Image Circle Ø(mm) | Ø6.6 mm |
| Working Distance(mm) | 20 – 45 mm |
| Aperture(F/#) | F6 – F16 |
| Object Size (Selection Guide) | normal object: Ø30 mm bei depth <20 mm | Ø50 mm bei depth <5 mm; perforated object: Ø<30 mm bei depth <10 mm |

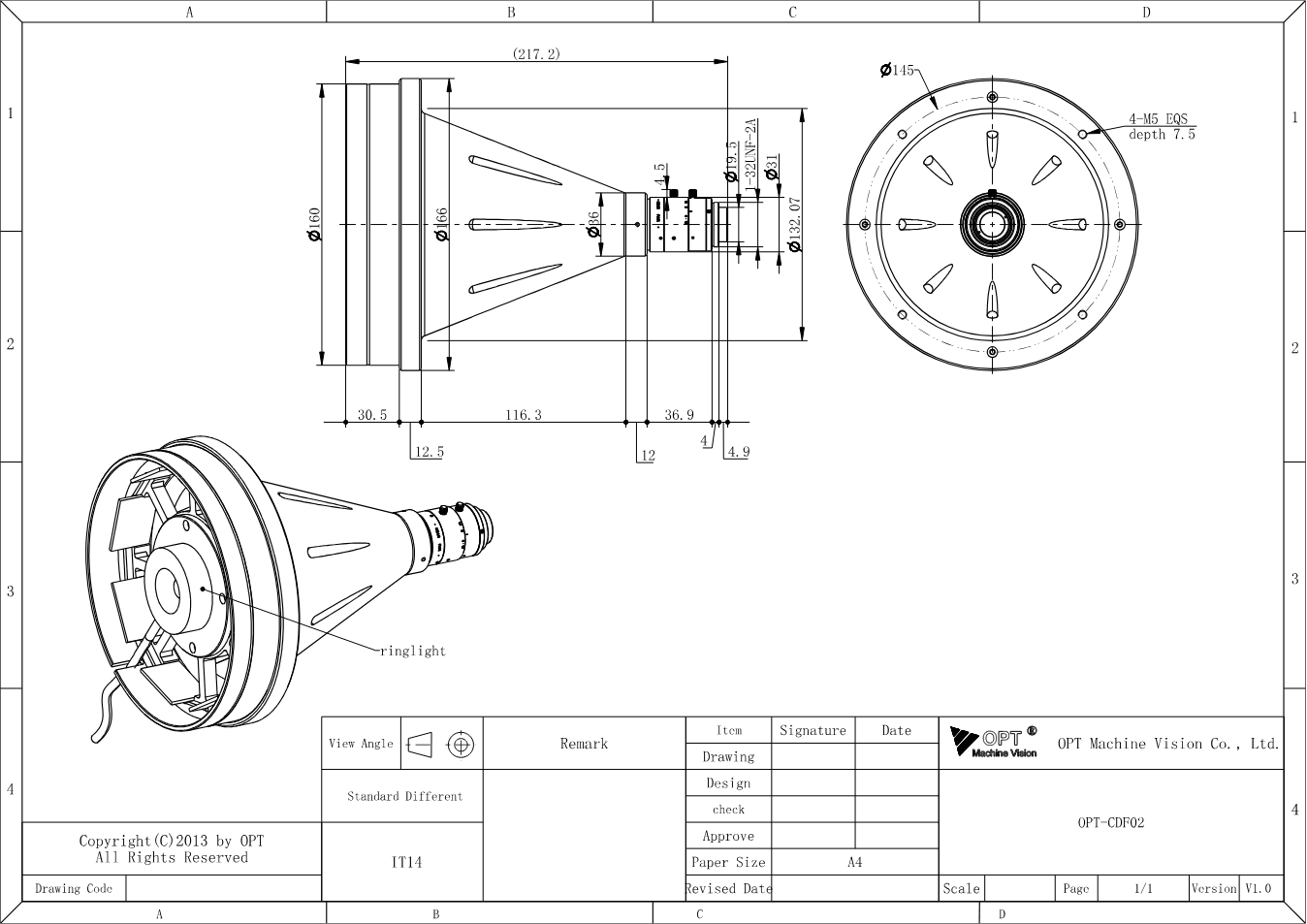

Dimensional drawing
Documents
- Download datasheet
Datasheet mit Maßzeichnung OPT-CDF02 (PDF)
Datasheet · EN · 175 KB
