OPT
OPT-C7528-5M
Manufacturer part number: OPT-C7528-5M
Series: 5-MP-Festbrennweiten
- Mount
- C-Mount
- Focal length
- 75 mm
- Sensor size
- 1/3" | 1/2.5" | 1/1.8" | 2/3"
- Arbeitsabstand
- 600 mm up to ∞
- Aperture
- F2.8 - F32
- Filtergewinde
- M30.5 × 0.5
Price and availability on request
We quote the price individually per inquiry, based on configuration and quantity.
Not sure which model fits?
One of our staff will review your application and recommend the right configuration.
Have your application reviewedDescription
OPT-C7528-5M ist eine Festbrennweite aus der Serie „5-MP-Festbrennweiten“ von OPT: Brennweite 75 mm, Blende F2,8 – F32, Bildkreis Ø11 mm (2/3"). Weitere Eckdaten: Arbeitsabstand 600 mm – ∞, C-Mount.
Die 5-MP-Serie ist auf Kameras mit 3,45-µm-Pixeln und Sensoren bis 2/3" gerechnet und löst über das ganze Bildfeld bis 140 lp/mm auf. Die Verzeichnung ist bei allen Modellen gering, die Blende manuell einstellbar und feststellbar. Damit deckt die Serie den Großteil der Prüfaufgaben mit 5-Megapixel-Kameras ab: Maßkontrolle, Oberflächen- und Vollständigkeitsprüfung, Lesen von Codes und Klarschrift.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei, die technischen Daten stammen unverändert von OPT.
Technical data
| Manufacturer part number | OPT-C7528-5M |
|---|---|
| Focal Length(mm) | 75 mm |
| Back Focal Length(mm) | 31.38 mm |
| Working Distance(mm) | 600 mm – ∞ |
| Aperture(F/#) | F2.8 – F32 |
| Magnification（X） | 0 – 0.125 × |
| Coaxial | nein |
| Image Circle Ø(mm) | Ø11 mm (2/3") |
| Sensor Format | 1/3" | 1/2.5" | 1/1.8" | 2/3" |
| Distortion | <0.02 % |
| Max. Field Of View（H*V） | 3.4°×2.6° | 4.0°×3.0° | 5.1°×3.9° | 6.0°×5.0° |
| Flange Focal Distance(mm) | 17.526 mm |
| Mount | C-Mount |
| Filter Thread | M30.5×0.5-6H |
Manufacturer data: OPT Machine Vision, retrieved 2026-09-03

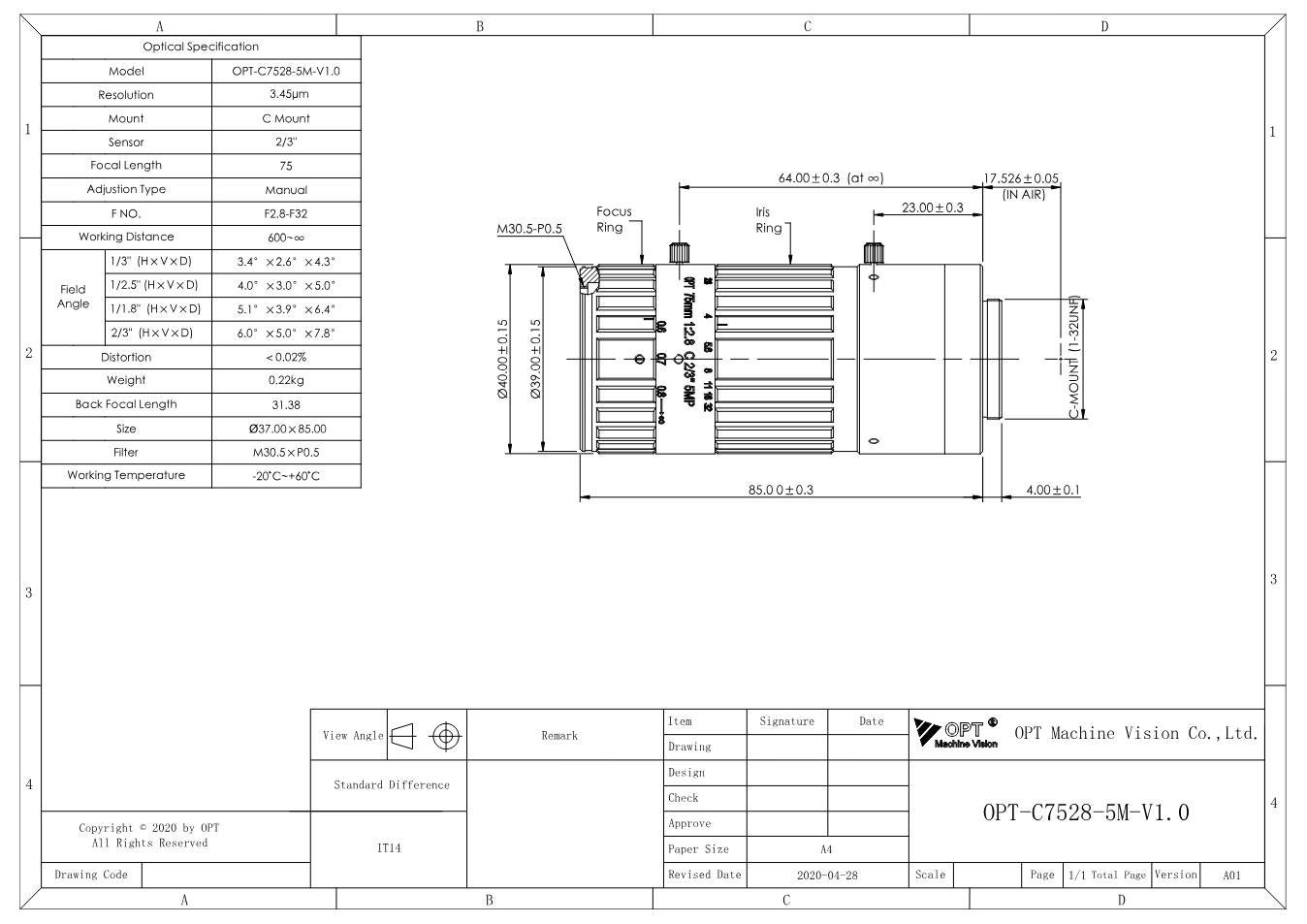

Dimensional drawing
Documents
- Download datasheet
Datasheet mit Maßzeichnung OPT-C7528-5M (PDF)
Datasheet · EN · 66 KB
- Download datasheet
Optische Daten (MTF) OPT-C7528-5M
Datasheet · EN · 2420 KB
- Download datasheet
5-MP-Festbrennweiten – Serienbroschüre OPT
Datasheet · EN · 2467 KB
- Download
3D-Modell OPT-C7528-5M (STEP)
Technical drawing · EN · 5198 KB
