OPT
OPT-EF5028-29M
Manufacturer part number: OPT-EF5028-29M
Series: 29-MP-Festbrennweiten
- Mount
- EF-Mount
- Focal length
- 50 mm
- Sensor size
- 1" | 4/3" | 44 mm
- Arbeitsabstand
- 180 mm up to ∞
- Aperture
- F2.8-F32
- Filtergewinde
- M58 × 0.75
Price and availability on request
We quote the price individually per inquiry, based on configuration and quantity.
Not sure which model fits?
One of our staff will review your application and recommend the right configuration.
Have your application reviewedDescription
Mit Brennweite 50 mm, Blende F2,8 – F32, Bildkreis Ø44 mm gehört OPT-EF5028-29M zur Serie „29-MP-Festbrennweiten“ von OPT Machine Vision. Außerdem: Arbeitsabstand 180 mm – ∞, EF-Mount.
Die 29-MP-Serie ist für großformatige Sensoren gerechnet - 29-Megapixel-Flächenkameras ebenso wie Zeilenkameras bis 8K mit 5-µm-Pixeln. Über das volle Bildfeld erreicht sie bis zu 100 lp/mm bei geringer Gesamtverzeichnung. Sie kommt zum Einsatz, wenn ein einzelnes Bild große Objekte mit hoher Detailtreue abbilden soll: Displays, Leiterplatten, Bahnware an Zeilenkameras.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei, die technischen Daten stammen unverändert von OPT.
Anschlussvariante des OPT-F5028-29M (EF-Mount); Optik identisch, Auflagemaß 44 mm laut OPT-Tabelle.
Technical data
| Manufacturer part number | OPT-EF5028-29M |
|---|---|
| Focal Length(mm) | 50 mm |
| Back Focal Length(mm) | 36.1 mm |
| Working Distance(mm) | 180 mm – ∞ |
| Aperture(F/#) | F2.8 – F32 |
| Magnification（X） | 0 – 0.278 × |
| Coaxial | nein |
| Image Circle Ø(mm) | Ø44 mm |
| Sensor Format | 1" | 4/3" | 44 mm |
| Distortion | <0.2 % |
| Max. Field Of View（H*V） | 14.6°×11.0° | 20.4°×15.4° | 38.8°×29.6° |
| Filter Thread | M58×0.75-6H |
| Lens Type | Festbrennweite |
| Mount | EF-Mount |
| Flange Focal Distance(mm) | 44 mm |
Manufacturer data: OPT Machine Vision, retrieved 2026-09-03

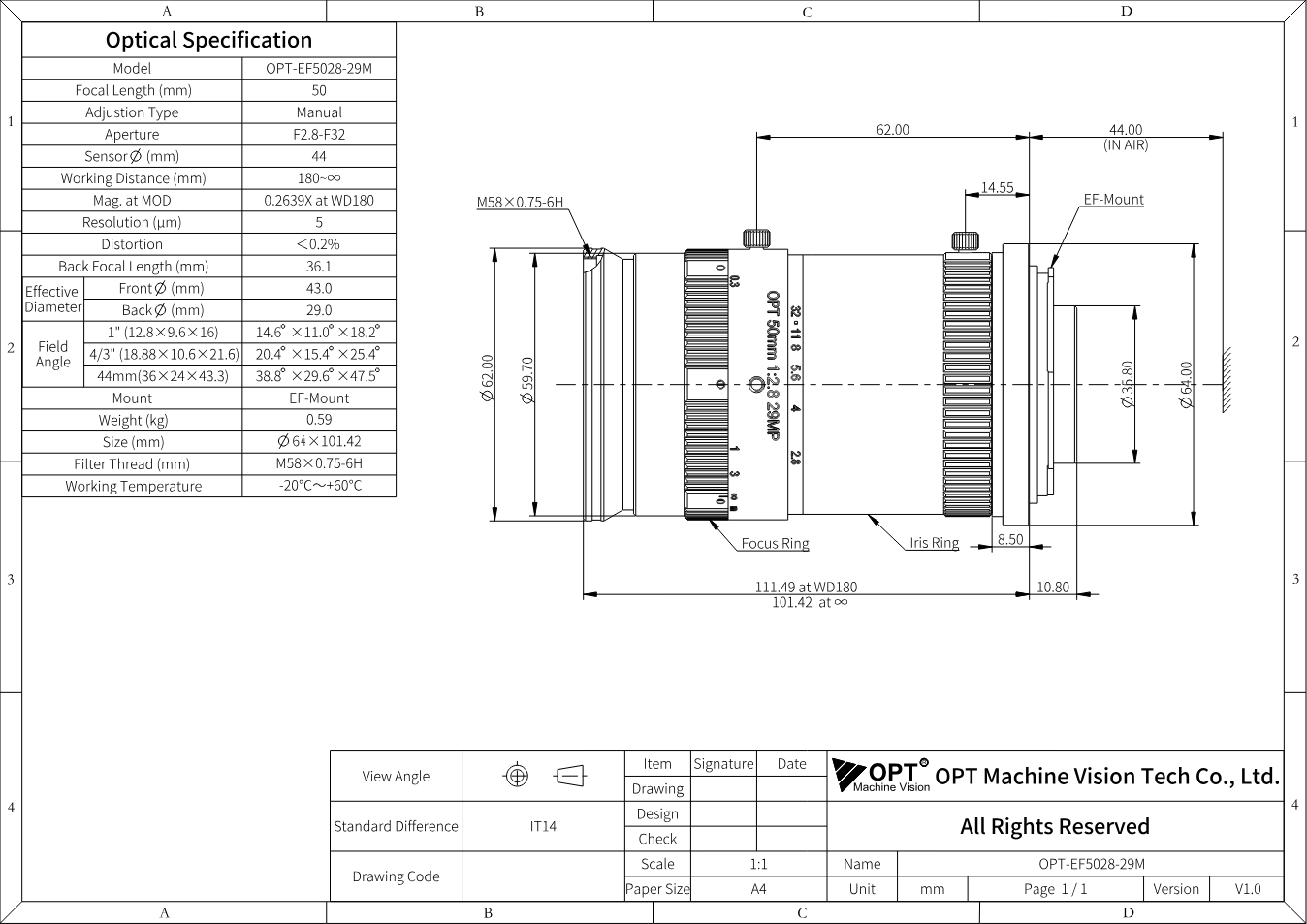

Dimensional drawing
Documents
- Download datasheet
Datasheet mit Maßzeichnung OPT-EF5028-29M (PDF)
Datasheet · EN · 297 KB
- Download datasheet
Optische Daten (MTF) OPT-EF5028-29M
Datasheet · EN · 264 KB
- Download datasheet
29-MP-Festbrennweiten – Serienbroschüre OPT
Datasheet · EN · 1358 KB
