di-soric
BE-R70-F1-K-DIF
Serie: BE-R70
- Lichtfarbe:
- Rot (diffus)
- Wellenlänge:
- 633 nm
- Abmessungen:
- Ø 70 / Ø 130 mm (Durchmesser)
- Spannung:
- Keine Konstantspannung!
- Schutzart:
- IP 67
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Extern blitzbare Ringbeleuchtungen eignen sich zum Betrieb an einer Konstantstromquelle bzw. einem Blitzcontroller. Sie sind die ideale Lösung für sehr kurze Kamera-Belichtungszeiten und damit für sehr schnelllaufende Prozesse.
Technische Daten
| Artikelnummer | BE-R70-F1-K-DIF |
|---|---|
| Leistungsaufnahme (im Puls/max.) | 96,0 W |
| Bestromungsfaktor (im Puls/max.) | 8 |
| Bestromung (im Puls/max.) | 6000 mA |
| Versorgungsspannung | Keine Konstantspannung! |
| Verpolschutz | Ja |
| Isolationsspannungsfestigkeit | 500 V |
| Außendurchmesser | 130 mm |
| Beleuchtungsbereich | 70 mm |
| Höhe | 20 mm |
| Gehäusematerial | Aluminium (schwarz, eloxiert) |
| Material | PUR (Kabel), PMMA, diffus (Schutzoptik) |
| Augensicherheit | Freie Gruppe |
| Zulassungen | UL |
| Beleuchtungstypen | Ringbeleuchtung |
| Farbe | Rot |
| Wellenlänge | 633 nm |
| Abstrahlwinkel FWHM | 30° |
| Beleuchtungsstärke | 3,00 kLx (200,0 mm / 100 %), 10,5 kLx (200,0 mm / 400 %), 22,0 kLx (200,0 mm / 800 %), 620 Lux (500,0 mm / 100 %), 2,40 kLx (500,0 mm / 400 %), 4,70 kLx (500,0 mm / 800 %) |
| Regelung | Blitzbar per Flash-Controller |
| Schock-/Schwingbeanspruchung | 30 g, 11 ms / 10 … 55 Hz, 1,0 mm |
| Betriebstemperatur (im Betrieb) | 0 … +40 °C |
| Schutzart | IP67 |
| Steckertyp | Kabel, offenes Ende |

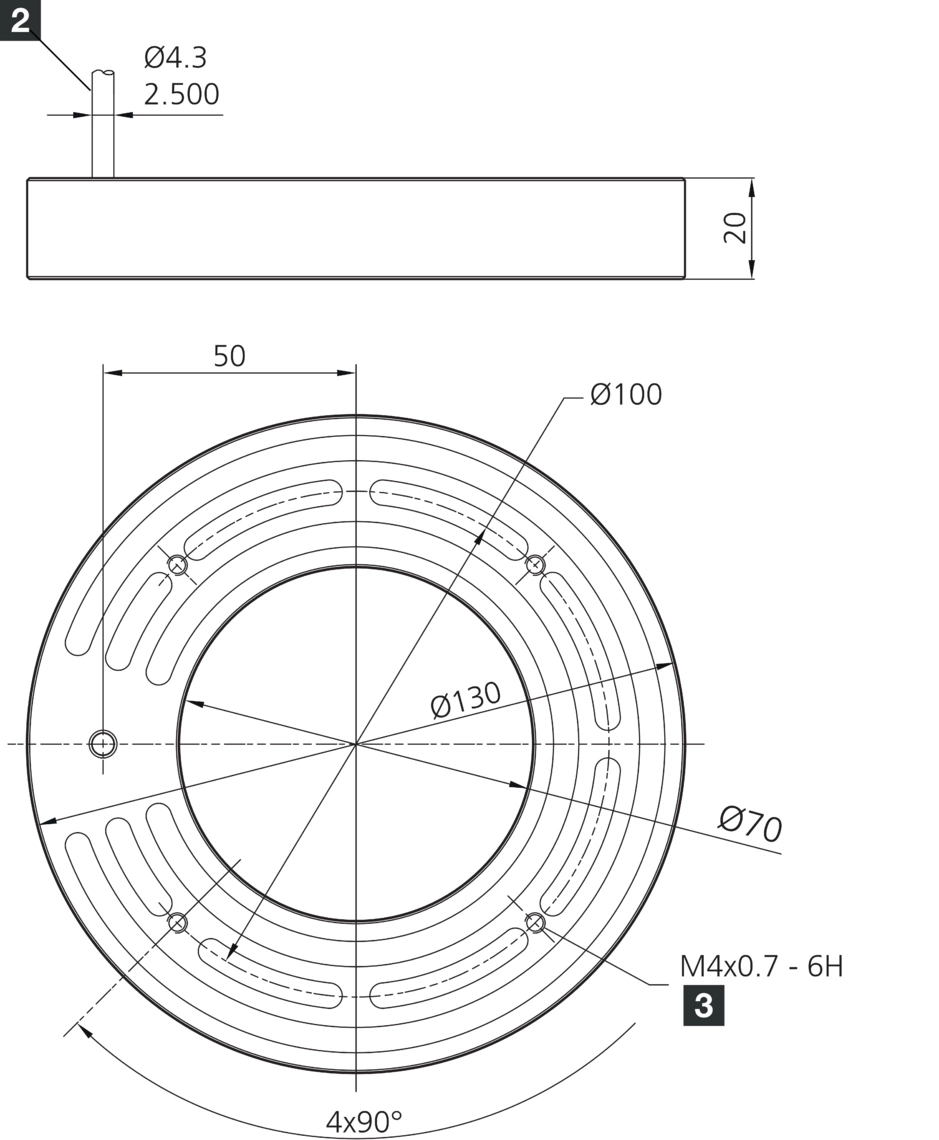

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt BE-R70-F1-K-DIF
Datenblatt · DE · 1664 KB
- Herunterladen
BE-R70-Fx-K-xxx (IGS)
Technische Zeichnung · DE · 318 KB
- Herunterladen
BE-R70-Fx-K-xxx (STP)
Technische Zeichnung · DE · 111 KB
