HIKROBOT Ringlicht MV-LRDS-H-140-45-B2

HIKROBOT Ringlicht MV-LRDS-H-140-45-B2

Das HIKROBOT Ringlicht MV-LRDS-H-140-45-B2 ist ein hochwertiges blaues Ringlicht für präzise Auflichtbeleuchtung in der industriellen Bildverarbeitung. Mit einem optimalen Arbeitsabstand von 60 ~ 80 mm erzeugt es eine gleichmäßige, schattenarme Beleuchtung direkt im Sichtfeld der Kamera. Ringlichter dieser Bauform eignen sich besonders für die Inspektion von Oberflächen, Kantenerkennung, OCR-Lesbarkeit und Bauteilverifikation.

Optische Kenndaten

Die optischen Kenndaten des MV-LRDS-H-140-45-B2 auf einen Blick: Farbe: Blau | Wellenlänge: 460 nm | Beleuchtungsstärke: ≥4000 Lux@WD=100 mm | Arbeitsabstand: 60 ~ 80 mm | Abstrahlwinkel: 45°. Die Wellenlänge von 460 nm ist optimal für den Einsatz mit monochromen und Farb-Industriekameras abgestimmt und maximiert den Kontrast bei der Merkmalsextraktion.

Elektrische Spezifikationen

Elektrisch zeichnet sich das MV-LRDS-H-140-45-B2 durch Effizienz und einfache Integration aus: Leistungsaufnahme: 24.5 W | Anschlusstyp: SMR-03V-B | Kabellänge: 1 m. Das Licht ist für den Betrieb an HIKROBOT MV-LE-Lichtreglern optimiert und lässt sich direkt in bestehende Maschinenvisionssetups integrieren.

Mechanische Abmessungen & Aufbau

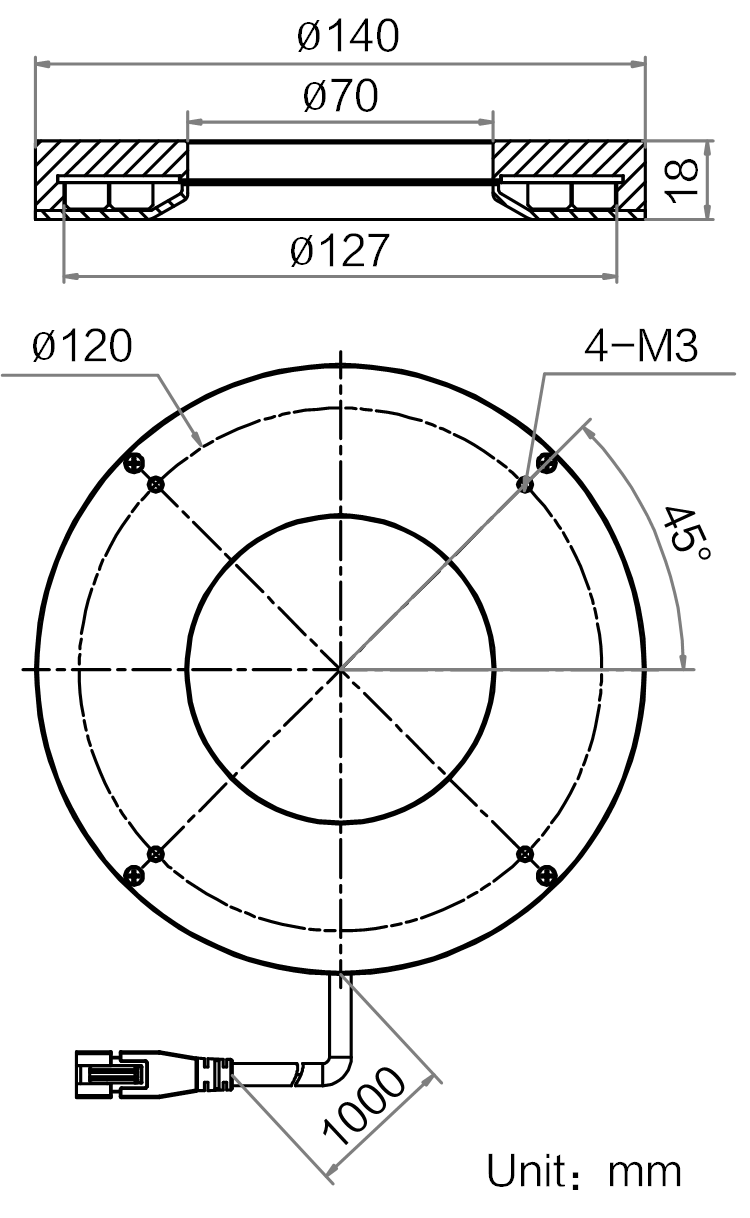

Mechanische Spezifikationen des MV-LRDS-H-140-45-B2: Abmessungen: Φ140 mm × 18 mm | Außenmaße: Φ140 mm | Bohrungsdurchmesser: Φ70 mm | Abstrahlflächenabmessungen: Φ127 mm | LED-Reihen: 2 | Gewicht: 380 g. Diffusionsplatte (PMMA) inklusive für gleichmäßigere Lichtverteilung. Die 2-reihige LED-Anordnung sorgt für besonders hohe und gleichmäßige Leuchtdichte über das gesamte Abstrahlfeld.

Umgebungsbedingungen & Schutzklasse

Das MV-LRDS-H-140-45-B2 ist für raue Industrieumgebungen ausgelegt: Betriebstemperatur 0 °C bis 40 °C (32 °F bis 104 °F), Lagertemperatur –20 °C bis 60 °C (–4 °F bis 140 °F), Luftfeuchtigkeit 20% RH to 90% RH (no condensation). Die robuste Konstruktion gewährleistet langlebigen, störungsfreien Betrieb auch unter schwierigen Produktionsbedingungen mit Staub, Vibrationen und wechselnden Temperaturen.

Einsatzgebiete

Typische Einsatzgebiete des MV-LRDS-H-140-45-B2: Oberflächeninspektion an flachen und runden Bauteilen, Kantendetektion und Konturmessung, Barcode- und DataMatrix-Lesbarkeit, Verifikation von Beschriftungen und Prägungen sowie allgemeine Qualitätskontrolle in Montage und Fertigung. Das HIKROBOT Ringlicht MV-LRDS-H-140-45-B2 ist vollständig kompatibel mit allen gängigen HIKROBOT Industriekameras und lässt sich mit HIKROBOT MV-LE-Lichtreglern optimal betreiben. Auf Anfrage ist das Produkt auch in Sondervarianten (abweichende Längen, Wellenlängen oder Sonderanfertigungen) erhältlich.

Integration & Systemaufbau

Für die optimale Nutzung des MV-LRDS-H-140-45-B2 empfehlen wir den Betrieb an einem HIKROBOT MV-LE-Lichtregler, der Strobe-Betrieb, PWM-Dimmung und externe Triggerung ermöglicht. Ringlichter werden typischerweise direkt vor dem Kameraobjektiv montiert, wobei der Innendurchmesser des Lichts dem Objektivdurchmesser entsprechen sollte. Die koaxiale Anordnung von Licht und Kamera minimiert Schlagschatten und sorgt für gleichmäßige Flächenausleuchtung ohne Einfallswinkelabhängigkeit. Für optimale Ergebnisse sollte der Arbeitsabstand im angegebenen Bereich gehalten werden. Bei stark reflektierenden Oberflächen empfehlen wir die Kombination mit einem Polarisationsfilter.
