HIKROBOT Punktlicht MV-LDSS-H-8-3-R

HIKROBOT Punktlicht MV-LDSS-H-8-3-R

Das HIKROBOT Punktlicht MV-LDSS-H-8-3-R ist eine fokussierte Punktlichtquelle für mikroskopische Prüfaufgaben und präzise Spotbeleuchtung. Der optimale Arbeitsabstand liegt bei 65 ~ 200 mm. Die enge Strahlbündelung konzentriert das Licht exakt auf den Prüfbereich und eignet sich ideal für Lötstellen-Inspektion, Bauteilverifikation und hochpräzise Messtechnik in der Elektronikmontage.

Optische Kenndaten

Die optischen Kenndaten des MV-LDSS-H-8-3-R auf einen Blick: Farbe: Rot | Wellenlänge: 620 ~ 630 nm | Beleuchtungsstärke: > 7K lux@WD=100 mm | Arbeitsabstand: 65 ~ 200 mm | Ausgangsdurchmesser: Φ8 mm. Die Wellenlänge von 620 ~ 630 nm ist optimal für den Einsatz mit monochromen und Farb-Industriekameras abgestimmt und maximiert den Kontrast bei der Merkmalsextraktion.

Elektrische Spezifikationen

Elektrisch zeichnet sich das MV-LDSS-H-8-3-R durch Effizienz und einfache Integration aus: Leistungsaufnahme: 1.7 W | Anschlusstyp: SMR-03V-B | Kabellänge: 1 m. Das Licht ist für den Betrieb an HIKROBOT MV-LE-Lichtreglern optimiert und lässt sich direkt in bestehende Maschinenvisionssetups integrieren.

Mechanische Abmessungen & Aufbau

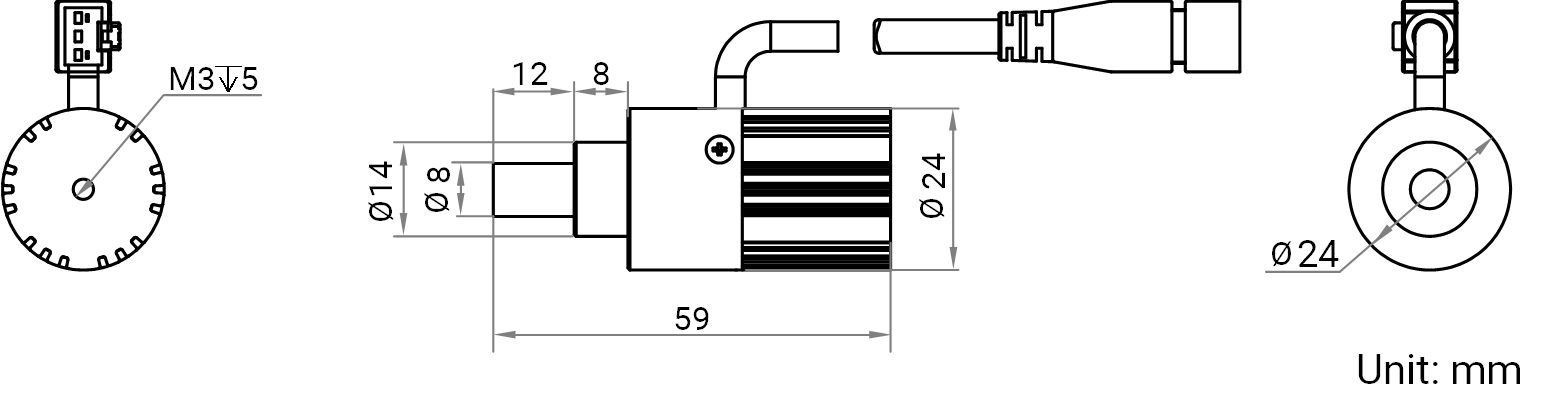

Mechanische Spezifikationen des MV-LDSS-H-8-3-R: Abmessungen: 59 mm × Ø24 mm | Gewicht: 75 g.

Umgebungsbedingungen & Schutzklasse

Das MV-LDSS-H-8-3-R ist für raue Industrieumgebungen ausgelegt: Betriebstemperatur 0 °C bis 40 °C (32 °F bis 104 °F), Lagertemperatur –20 °C bis 60 °C (–4 °F bis 140 °F), Luftfeuchtigkeit 20% RH to 90% RH (no condensation). Die robuste Konstruktion gewährleistet langlebigen, störungsfreien Betrieb auch unter schwierigen Produktionsbedingungen mit Staub, Vibrationen und wechselnden Temperaturen.

Einsatzgebiete

Das MV-LDSS-H-8-3-R eignet sich für: Inspektion von Lötstellen und SMD-Bauteilen, Präzisionsmessung kleiner Objekte, Positionserkennung von Mikroteilen, Qualitätskontrolle in der Uhren- und Schmuckindustrie sowie hochauflösende Bildgebung in der Mikroskopie und Laborautomation. Das HIKROBOT Punktlicht MV-LDSS-H-8-3-R ist vollständig kompatibel mit allen gängigen HIKROBOT Industriekameras und lässt sich mit HIKROBOT MV-LE-Lichtreglern optimal betreiben. Auf Anfrage ist das Produkt auch in Sondervarianten (abweichende Längen, Wellenlängen oder Sonderanfertigungen) erhältlich.

Integration & Systemaufbau

Für die optimale Nutzung des MV-LDSS-H-8-3-R empfehlen wir den Betrieb an einem HIKROBOT MV-LE-Lichtregler, der Strobe-Betrieb, PWM-Dimmung und externe Triggerung ermöglicht. Punktlichter werden üblicherweise über einen Lichtleiterfokussierer auf den Prüfpunkt gerichtet. Die Kombination mit Makroobjektiven und Telezentrikobjektiven ermöglicht hochauflösende Aufnahmen kleinster Strukturen. Im Stroboskop-Modus lassen sich kurze, hochintensive Lichtblitze erzeugen, die Bewegungsunschärfe auch bei schnell laufenden Mikrobauteilen eliminieren.

Warum HIKROBOT?

HIKROBOT (Hikvision Machine Vision) gehört zu den weltweit führenden Herstellern von Bildverarbeitungskomponenten und bietet ein durchgängiges Ökosystem aus Kameras, Objektiven, Lichtquellen und Lichtreglern aus einer Hand. Die HIKROBOT Lichtquellen zeichnen sich durch hohe Qualitätskonsistenz, lange Lebensdauer der LED-Arrays und präzise Fertigungstoleranzen aus. Alle Produkte werden nach strengen Qualitätsstandards gefertigt und durchlaufen umfangreiche Funktionstests vor der Auslieferung. Die nahtlose Kompatibilität mit der gesamten HIKROBOT-Produktpalette reduziert den Integrationsaufwand erheblich und ermöglicht eine schnelle Inbetriebnahme des Gesamtsystems. Bei VisionTechnik erhalten Sie das MV-LDSS-H-8-3-R mit kompetenter Fachberatung, schneller Lieferung und technischem Support für Ihre Bildverarbeitungsapplikation.
