HikRobot Flächenkamera MV-CH1030-90TM-M58S-NN
- Auflösung:
- 103 MP
- Auflösung (H x B):
- 11264 × 9200
- Framerate:
- 11 fps
- Schnittstelle:
- 10 GigE
- Farbe/Mono:
- Mono
- Sensorgröße:
- 46.6 mm
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- M58*0.75
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CH1030-90TM-M58S-NN ist eine hochauflösende 103 MP Mono-Industriekamera mit 10 GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
Technische Daten
| Artikelnummer | MV-CH1030-90TM-M58S-NN |
|---|---|
| Typ | 103MP Area Scan Camera, 10GigE, GMAX32103, Mono |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | Gpixel GMAX32103 |
| Pixelgröße | 3.2 μm × 3.2 μm |
| Sensorgröße | 46.6 mm |
| Auflösung | 11264 × 9200 |
| Max. Bildrate | 11 fps @ 11264 × 9200 Mono 8 |
| Dynamikbereich | 64.86 dB |
| Signal-Rausch-Verhältnis (SNR) | 39.88 dB |
| Gain (Verstärkung) | 1.4 × to 5.2 × |
| Belichtungszeit | 20 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | 10 Gigabit Ethernet (10000 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s) |
| Digital-I/O | 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1 |
| Stromversorgung | 12 VDC to 24 VDC |
| Leistungsaufnahme | Typ. 12.6 W @ 12 VDC |
| Objektivanschluss | M58*0.75, flange back length 11.48 mm |
| Abmessungen | 84 mm × 84 mm × 92.5 mm (3.3" × 3.3" × 3.6") |
| Gewicht | 738 g (1.6 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows XP/7/10, 64-bit Windows 11, and 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |

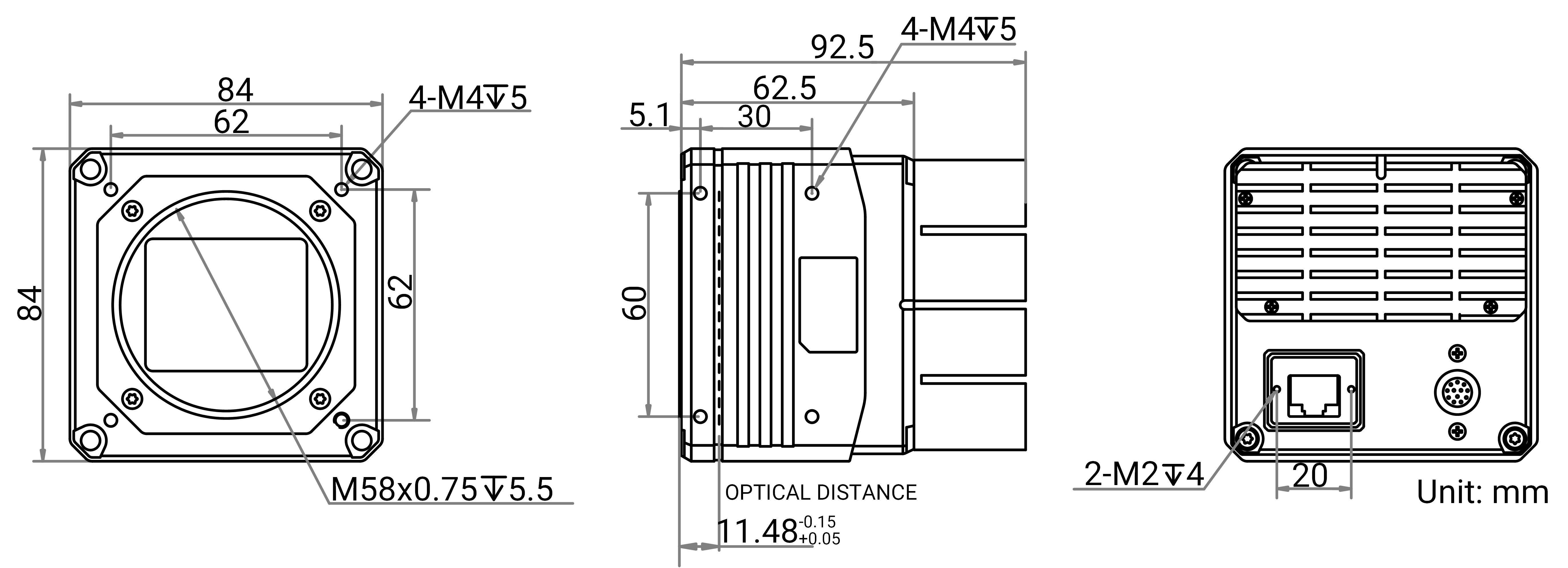

Maßzeichnung
