HikRobot Flächenkamera MV-CH120-15TC-M58S-NF
- Auflösung:
- 12 MP
- Auflösung (H x B):
- 4096 × 3000
- Framerate:
- 68,3 fps
- Schnittstelle:
- 10 GigE
- Farbe/Mono:
- Farbe
- Sensorgröße:
- 1.1"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- M58*0.75
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CH120-15TC-M58S-NF ist eine hochauflösende 12 MP Farb-Industriekamera mit 10 GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
Technische Daten
| Artikelnummer | MV-CH120-15TC-M58S-NF |
|---|---|
| Typ | 12MP Area Scan Camera, 10GigE, IMX253, Color, M58-mount |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | Sony® IMX253 |
| Pixelgröße | 3.45 μm × 3.45 μm |
| Sensorgröße | 1.1" |
| Auflösung | 4096 × 3000 |
| Max. Bildrate | 68.3 fps @ 4096 × 3000 |
| Dynamikbereich | 71.6 dB |
| Signal-Rausch-Verhältnis (SNR) | 39.7 dB |
| Gain (Verstärkung) | 0 dB to 18 dB |
| Belichtungszeit | UltraShort exposure mode: 2 μs to 14 μs Standard exposure mode: 15 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Mono/Farbe | Color |
| Pixelformat | Mono 8, Bayer RG 8, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8 |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | 10 Gigabit Ethernet (10000Mbit/s), compatible with Gigabit Ethernet (1000Mbit/s) |
| Digital-I/O | 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), RS-232 × 1 |
| Stromversorgung | 9 VDC to 24 VDC |
| Leistungsaufnahme | Typ. 10.1 W @ 24 VDC |
| Objektivanschluss | M58*0.75, flange back length 11.48 mm |
| Abmessungen | 74 mm × 74 mm × 72.4 mm (2.9" × 2.9" × 2.9") |
| Gewicht | Approx. 550 g (1.2 lb) |
| Schutzklasse | IP40 ( under proper lens installation and wiring) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |

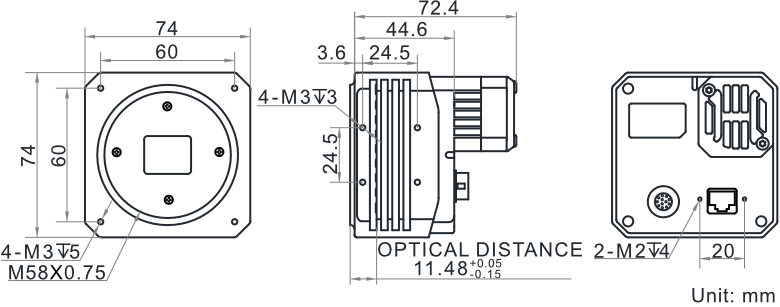

Maßzeichnung
