HikRobot Flächenkamera MV-CH120-90TM-C-NF
- Auflösung:
- 12 MP
- Auflösung (H x B):
- 4096 × 3072
- Framerate:
- 94 fps
- Schnittstelle:
- 10 GigE
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1.1"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CH120-90TM-C-NF ist eine hochauflösende 12 MP Mono-Industriekamera mit 10 GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
Technische Daten
| Artikelnummer | MV-CH120-90TM-C-NF |
|---|---|
| Typ | 12MP Area Scan Camera, GMAX3412, 10GigE, Mono, C-mount, with fan |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | Gpixel GMAX3412 |
| Pixelgröße | 3.4 μm × 3.4 μm |
| Sensorgröße | 1.1" |
| Auflösung | 4096 × 3072 |
| Max. Bildrate | 94 fps @ 4096 × 3072 Mono 8 |
| Dynamikbereich | 60.1 dB |
| Signal-Rausch-Verhältnis (SNR) | 39 dB |
| Gain (Verstärkung) | 0 dB to 6.1 dB |
| Belichtungszeit | 6 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | 10 Gigabit Ethernet (10000 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s) |
| Digital-I/O | 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), optoisolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2) |
| Stromversorgung | 9 VDC to 24 VDC |
| Leistungsaufnahme | 10.2 W @ 12 VDC |
| Objektivanschluss | C-mount |
| Abmessungen | 50 mm × 45 mm × 68.6 mm (2.0" × 1.8" × 2.7") |
| Gewicht | Approx. 212 g (0.5 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenlCam |
| Zertifizierung | CE, RoHS, KC |

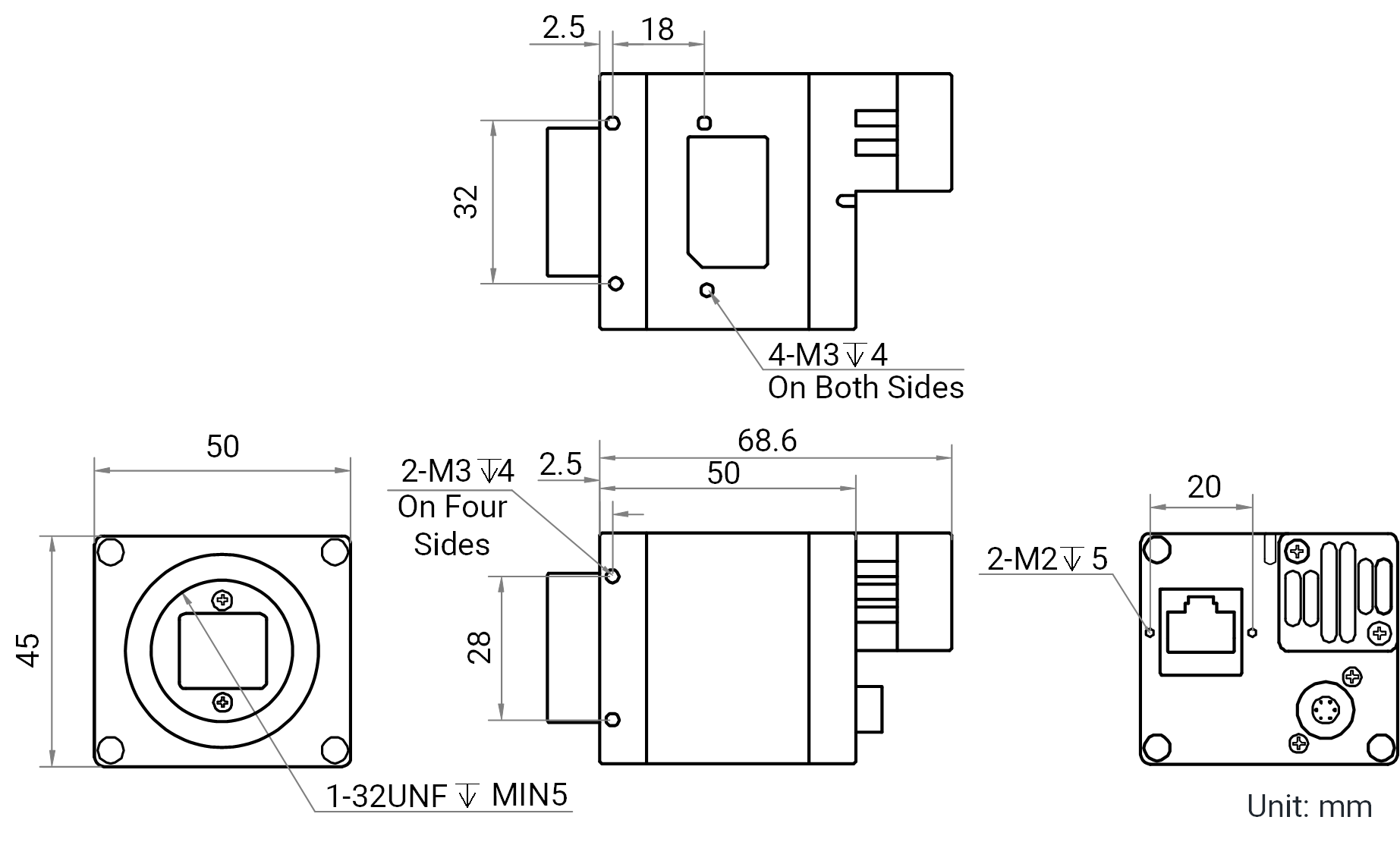

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Flächenkamera MV-CH120-90TM-C-NF
Datenblatt · DE · 509 KB
- Herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH120-90TM-C-NF
Technische Zeichnung · DE · 3182 KB
- Herunterladen
Software / Firmware V4.1.9 HikRobot Flächenkamera MV-CH120-90TM-C-NF
Software / Firmware · DE · 6657 KB
- Herunterladen
Handbuch HikRobot Flächenkamera MV-CH120-90TM-C-NF
Handbuch · DE · 3625 KB
