HikRobot Flächenkamera MV-CH610-10TM-F-TF
- Auflösung:
- 61 MP
- Auflösung (H x B):
- 9568 × 6380
- Framerate:
- 17,9 fps
- Schnittstelle:
- 10 GigE
- Farbe/Mono:
- Mono
- Sensorgröße:
- 36 mm × 24 mm
- Sensortyp:
- Rolling Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- F-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CH610-10TM-F-TF ist eine hochauflösende 61 MP Mono-Industriekamera mit 10 GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
Technische Daten
| Artikelnummer | MV-CH610-10TM-F-TF |
|---|---|
| Typ | 61MP Area Scan Camera, IMX455, 10GigE, mono, F-mount, with TEC |
| Sensortyp | CMOS, rolling shutter |
| Sensor-Modell | Sony® IMX455 |
| Pixelgröße | 3.76 μm × 3.76 μm |
| Sensorgröße | 36 mm × 24 mm |
| Auflösung | 9568 × 6380 |
| Max. Bildrate | 17.9 fps @ 9568 × 6380 Mono 8 |
| Dynamikbereich | 75.3 dB |
| Signal-Rausch-Verhältnis (SNR) | 46.8 dB |
| Gain (Verstärkung) | 0 dB to 36 dB |
| Belichtungszeit | 9 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode, supports Global Reset |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed/16 |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal reverse image output |
| Schnittstelle | 10 Gigabit Ethernet (10000 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s) |
| Digital-I/O | 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1. |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | Typ. 14.4 W @ 24 VDC (non-TEC mode) Typ. 27.6 W @ 24 VDC (TEC mode) |
| Objektivanschluss | F-mount, flange back length 46.5 mm |
| Abmessungen | 100 mm × 100 mm × 82 mm (3.9" × 3.9" × 3.2") |
| Gewicht | Approx. 1090 g (2.4 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenlCam |
| Zertifizierung | CE, RoHS, KC |

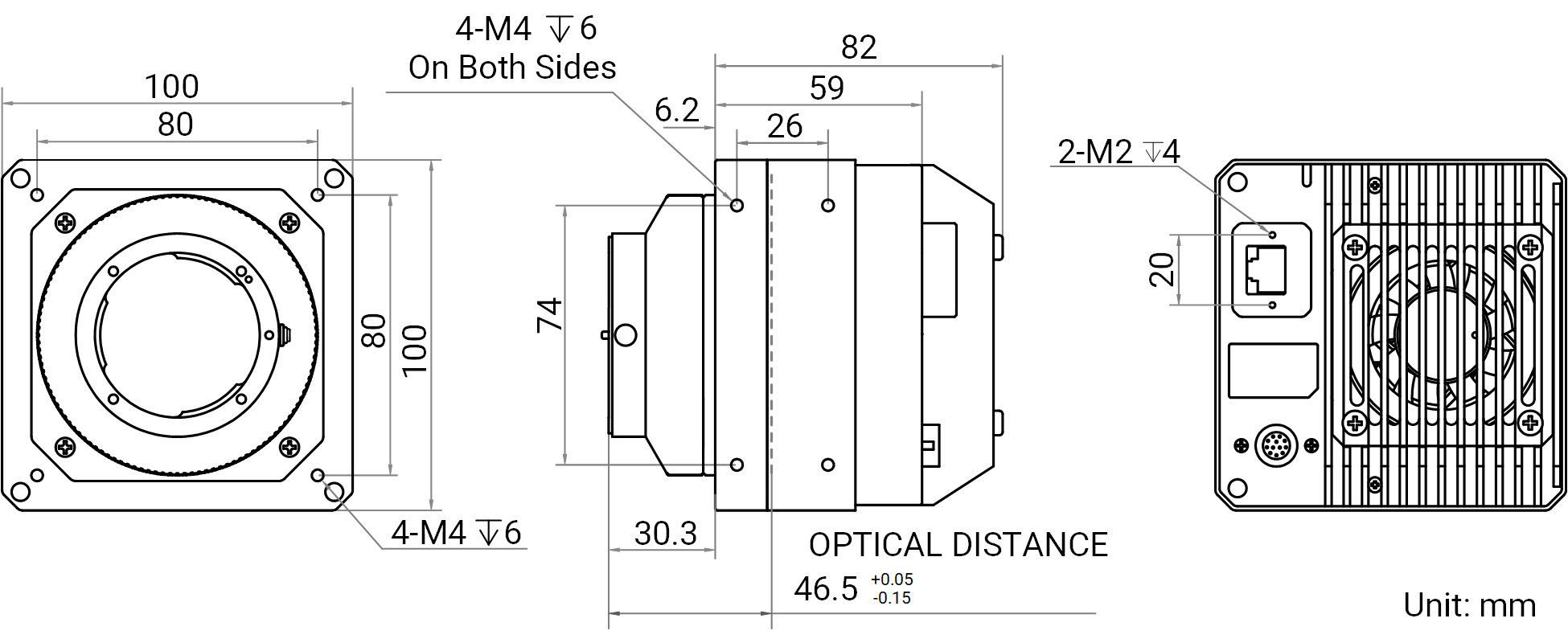

Maßzeichnung
