HikRobot Flächenkamera MV-CH1010-10CM-M72-NF
- Auflösung:
- 101 MP
- Auflösung (H x B):
- 11648 × 8740
- Framerate:
- 8,1 fps
- Schnittstelle:
- Camera Link
- Farbe/Mono:
- Mono
- Sensorgröße:
- 55 mm
- Sensortyp:
- Rolling Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- M72*0.75
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CH1010-10CM-M72-NF ist eine hochauflösende 101 MP Mono-Industriekamera mit Camera Link-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
Technische Daten
| Artikelnummer | MV-CH1010-10CM-M72-NF |
|---|---|
| Typ | 101MP Area Scan Camera, Camera Link, IMX461, Mono, M72-mount, with fan |
| Sensortyp | CMOS, rolling shutter |
| Sensor-Modell | Sony® IMX461 |
| Pixelgröße | 3.76 μm × 3.76 μm |
| Sensorgröße | 55 mm |
| Auflösung | 11648 × 8740 |
| Max. Bildrate | 8.1 fps @ 11648 × 8740 Mono 8 |
| Konfigurationsmodus | Base, Medium, Full, 80-bit |
| Tap-Geometrie | 2X_1Y, 4X_1Y, 8X_1Y, 10X_1Y |
| Tap-Anzahl | 2 Taps, 4 Taps, 8 Taps, 10 Taps |
| Pixeltakt | 40 MHz, 60 MHz, 70 MHz, 85 MHz |
| Dynamikbereich | 78 dB |
| Signal-Rausch-Verhältnis (SNR) | 45 dB |
| Gain (Verstärkung) | 0 dB to 36 dB |
| Belichtungszeit | 14 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode, supports Global Reset |
| Mono/Farbe | Mono |
| Pixelformat | ADC 12-bit mode: Mono 8/10/12 ADC 16-bit mode: Mono 8/10/12/16 |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal reverse image output |
| Schnittstelle | Camera Link with SDR interface |
| Digital-I/O | 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1. Camera Link interface provides I/O (CC1/CC2/CC3/CC4) |
| Stromversorgung | Camera with fan: 12 VDC to 24 VDC; Camera with TEC: 24 VDC |
| Leistungsaufnahme | Typ. 14 W @ 24 VDC |
| Objektivanschluss | M72*0.75, flange back length 19.55 mm |
| Abmessungen | Camera with fan: 90 mm × 90 mm × 71.5 mm (3.5" × 3.5" × 2.8") Camera with TEC: 100 mm × 100 mm × 87.2 mm (3.9" × 3.9" × 3.4") |
| Gewicht | Camera with fan: Approx. 790 g (1.7 lb.) Camera with TEC: Approx. 1.7 kg (3.7 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or frame grabber software meeting with GenlCam Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11 |
| Kompatibilität | Camera Link V2.0, GenlCam |
| Zertifizierung | CE, RoHS, KC |

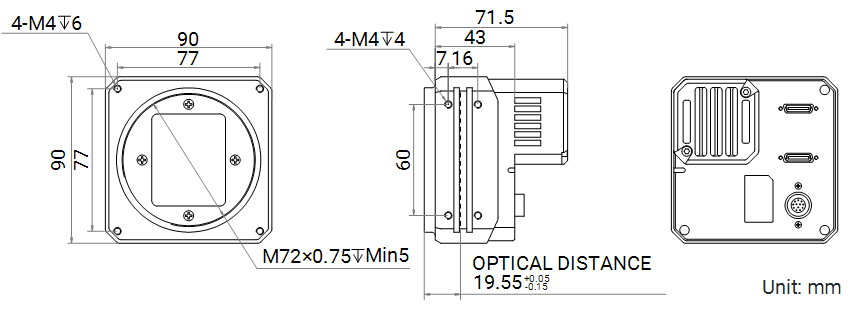

Maßzeichnung
