HikRobot Flächenkamera MV-CH120-10CC
- Auflösung:
- 12 MP
- Auflösung (H x B):
- 3840 × 3000 (80-bit), 4096 × 3000 (Base/Medium/Full)
- Framerate:
- 51,4 fps
- Schnittstelle:
- Camera Link
- Farbe/Mono:
- Farbe
- Sensorgröße:
- 1.1"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP30
- Objektivanschluss:
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CH120-10CC ist eine hochauflösende 12 MP Farb-Industriekamera mit Camera Link-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
Technische Daten
| Artikelnummer | MV-CH120-10CC |
|---|---|
| Typ | 12MP Area Scan Camera, Camera Link, IMX253, Color |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | Sony® IMX253 |
| Pixelgröße | 3.45 μm × 3.45 μm |
| Sensorgröße | 1.1" |
| Auflösung | 4096 × 3000 (Base/Medium/Full), 3840 × 3000 (80-bit) |
| Max. Bildrate | 51.4 fps @ 4096 × 3000 Bayer RG 8 (Base/Medium/Full) 68.1 fps @ 3840 × 3000 Bayer RG 8 (80-bit) |
| Konfigurationsmodus | Base, Medium, Full, 80-bit |
| Tap-Geometrie | 1X_1Y, 1X2_1Y, 1X4_1Y, 1X8_1Y, 1X10_1Y |
| Tap-Anzahl | 1 Tap, 2 Taps, 4 Taps, 8 Taps, 10 Taps |
| Pixeltakt | 40 MHz, 60 MHz, 70 MHz, 85 MHz |
| Dynamikbereich | 71.6 dB |
| Signal-Rausch-Verhältnis (SNR) | 39.7 dB |
| Gain (Verstärkung) | 0 dB to 24 dB |
| Belichtungszeit | 1 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Mono/Farbe | Color |
| Pixelformat | Bayer RG 8/10/12, RGB 8 |
| Binning | Not support |
| Decimation | Not support |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | Camera Link with SDR interface |
| Digital-I/O | 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC to 24 VDC |
| Leistungsaufnahme | Typ. 4.5 W @ 12 VDC |
| Objektivanschluss | C-mount |
| Abmessungen | 44 mm × 29 mm × 59 mm (1.7" × 1.1" × 2.3") |
| Gewicht | Approx. 100 g (0.2 lb.) |
| Schutzklasse | IP30 (under proper lens installation and wiring) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH 80% RH (no condensation) |
| Software | MVS or frame grabber software meeting with GenlCam Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11 |
| Kompatibilität | Camera Link V2.0, GenlCam |
| Zertifizierung | CE, RoHS, KC |

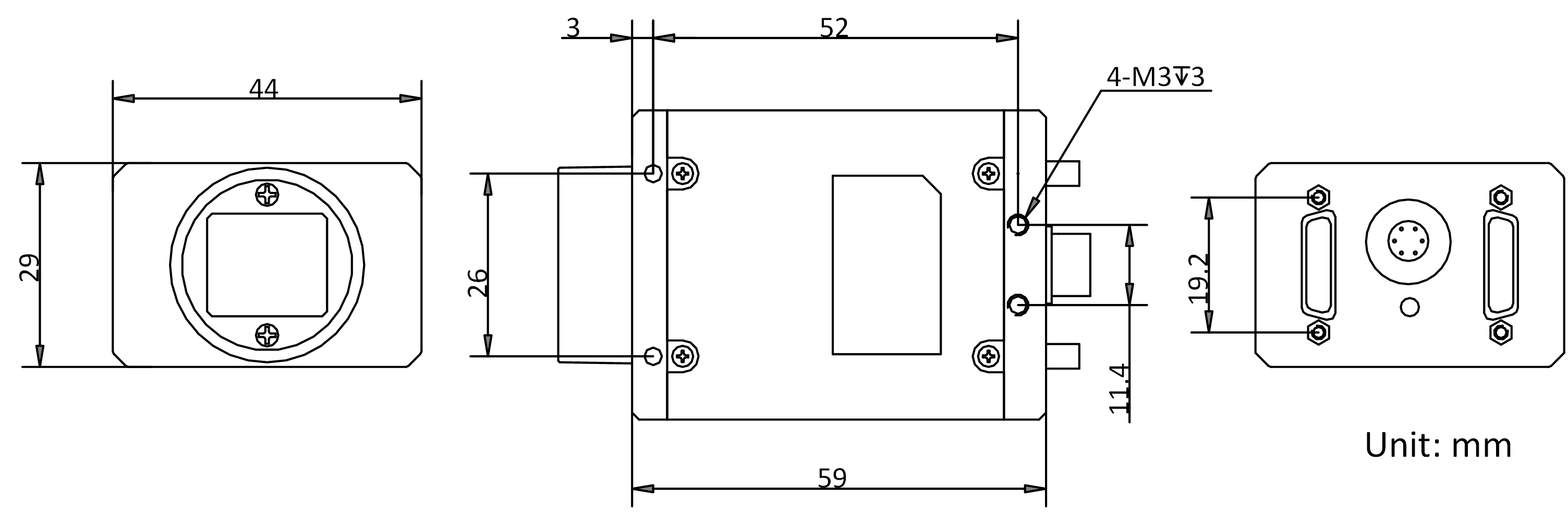

Maßzeichnung
