HikRobot Flächenkamera MV-CH120-40XM-M58S-NN
- Auflösung:
- 12 MP
- Auflösung (H x B):
- 4096 × 3072
- Framerate:
- 188 fps
- Schnittstelle:
- CoaXPress
- Farbe/Mono:
- Mono
- Sensorgröße:
- 22.5 mm × 16.9 mm
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- M58*0.75
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CH120-40XM-M58S-NN ist eine hochauflösende 12 MP Mono-Industriekamera mit CoaxPress-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
Technische Daten
| Artikelnummer | MV-CH120-40XM-M58S-NN |
|---|---|
| Typ | 12MP Area Scan Camera, CMV12000, CXP-6, Mono, M58-mount, Fanless |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | AMS CMV12000 |
| Pixelgröße | 5.5 μm × 5.5 μm |
| Sensorgröße | 22.5 mm × 16.9 mm |
| Auflösung | 4096 × 3072 |
| Max. Bildrate | 188 fps @ 4096 × 3072 Mono 8 |
| Dynamikbereich | 55.2 dB |
| Signal-Rausch-Verhältnis (SNR) | 39.5 dB |
| Gain (Verstärkung) | Supports 1.0 ×, 2.0 ×, 3.0 ×, 4.0 × |
| Belichtungszeit | 20 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Farbmodus | Mono |
| Pixelformat | Mono 8/10 |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | CoaXPress with DIN interface |
| Digital-I/O | 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1. |
| Stromversorgung | 12 VDC to 24 VDC, CXP-1 and CXP-2 support PoCXP |
| Leistungsaufnahme | Typ. 11.6 W @ 12 VDC |
| Objektivanschluss | M58*0.75, flange back length 11.48 mm |
| Abmessungen | 60 mm × 60 mm × 59 mm (2.4" × 2.4" × 2.3") |
| Gewicht | Approx. 269 g (0.6 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: 0 °C to 30 °C (32 °F to 86 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or frame grabber software meeting with CoaXPress Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux |
| Kompatibilität | CoaXPress, GenlCam |
| Zertifizierung | CE, RoHS, KC, UL |

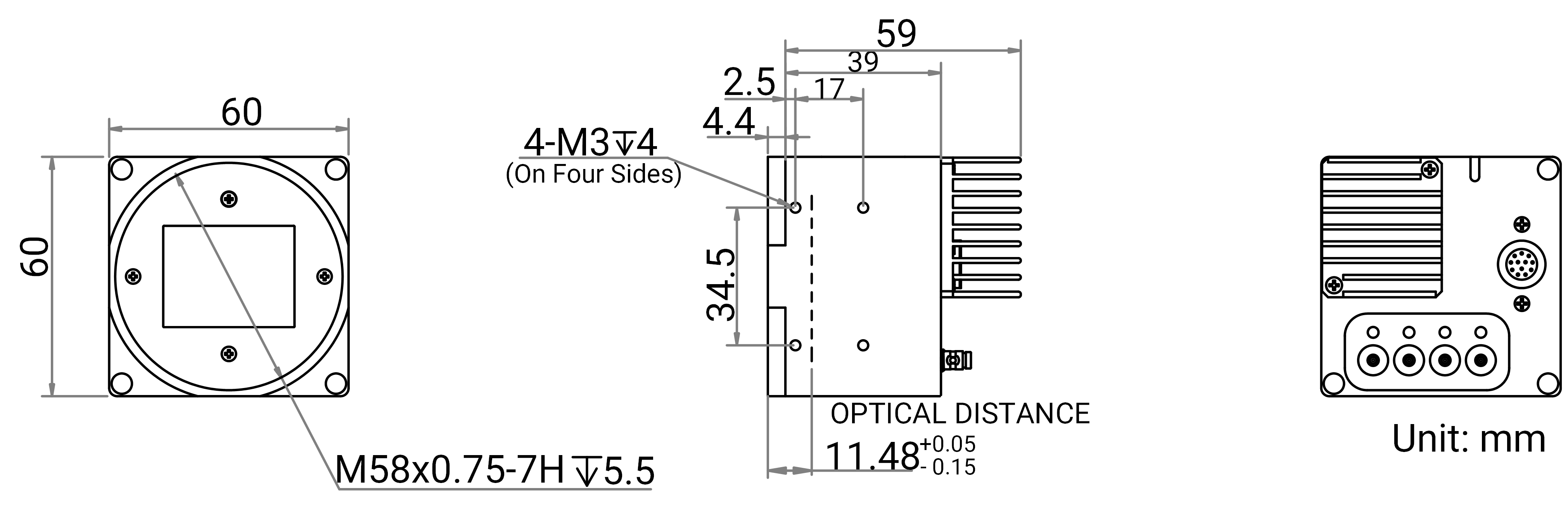

Maßzeichnung
