HikRobot Flächenkamera MV-CH120-90Y2C-C-NN
- Auflösung:
- 12 MP
- Auflösung (H x B):
- 4096 × 3008
- Framerate:
- 149 fps
- Schnittstelle:
- CoaXPress
- Farbe/Mono:
- Farbe
- Sensorgröße:
- 1.1"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CH120-90Y2C-C-NN ist eine hochauflösende 12 MP Farb-Industriekamera mit CoaxPress-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
Technische Daten
| Artikelnummer | MV-CH120-90Y2C-C-NN |
|---|---|
| Typ | 12MP Area Scan Camera, GMAX3412, 2-link CXP-12, C-mount, without fan, Color |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | Gpixel GMAX3412 |
| Pixelgröße | 3.4 μm × 3.4 μm |
| Sensorgröße | 1.1" |
| Auflösung | 4096 × 3008 |
| Max. Bildrate | 149 fps @ 4096 × 3008 Bayer GB 8 |
| Dynamikbereich | 59.7 dB |
| Signal-Rausch-Verhältnis (SNR) | 39.1 dB |
| Gain (Verstärkung) | 0 dB to 6.1 dB |
| Belichtungszeit | 6 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Mono/Farbe | Color |
| Pixelformat | Bayer GB 8/10/12 |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | CoaXPress with Micro-BNC interfaces |
| Digital-I/O | 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1(Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1. |
| Stromversorgung | 9 VDC to 24 VDC, CXP-0 supports PoCXP |
| Leistungsaufnahme | Typ. 6.1 W @ 12 VDC |
| Objektivanschluss | C-mount |
| Abmessungen | 50 mm × 50 mm × 45 mm (2.0" × 2.0" × 1.8") |
| Gewicht | Approx. 207 g (0.5 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or frame grabber software meeting with CoaXPress Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux |
| Kompatibilität | CoaXPress, GenlCam |
| Zertifizierung | CE, RoHS, KC |

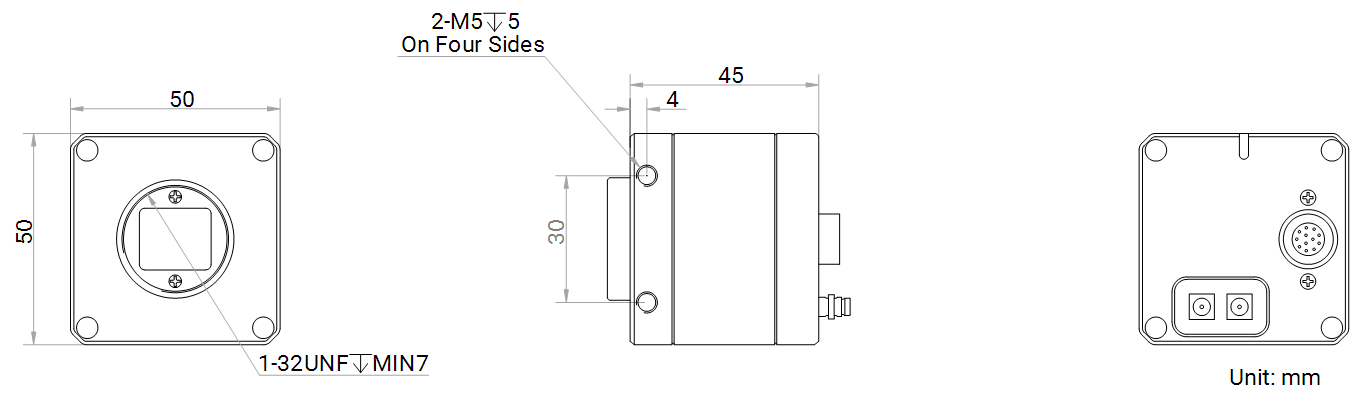

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Flächenkamera MV-CH120-90Y2C-C-NN
Datenblatt · DE · 519 KB
- Herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH120-90Y2C-C-NN
Technische Zeichnung · DE · 607 KB
- Herunterladen
Software / Firmware V4.1.12 HikRobot Flächenkamera MV-CH120-90Y2C-C-NN
Software / Firmware · DE · 6316 KB
- Herunterladen
Handbuch HikRobot Flächenkamera MV-CH120-90Y2C-C-NN
Handbuch · DE · 4129 KB
