HikRobot Flächenkamera MV-CH140-90YM-M58S-NF
- Auflösung:
- 14 MP
- Auflösung (H x B):
- 4608 × 3072
- Framerate:
- 339 fps
- Schnittstelle:
- CoaXPress
- Farbe/Mono:
- Mono
- Sensorgröße:
- 25.34 mm × 16.9 mm
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- M58
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CH140-90YM-M58S-NF ist eine hochauflösende 14 MP Mono-Industriekamera mit CoaxPress-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
Technische Daten
| Artikelnummer | MV-CH140-90YM-M58S-NF |
|---|---|
| Typ | 14MP Area Scan Camera, GSPRINT5514, 4-link CXP-12, M58-mount, with fan, Mono |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | Gpixel Gsprint 5514 |
| Pixelgröße | 5.5 μm × 5.5 μm |
| Sensorgröße | 25.34 mm × 16.9 mm |
| Auflösung | 4608 × 3072 |
| Max. Bildrate | 339 fps @ 4608 × 3072 Mono 8 |
| Dynamikbereich | 75 dB |
| Signal-Rausch-Verhältnis (SNR) | 44.7 dB |
| Gain (Verstärkung) | Supports 1.0 ×, 1.6 ×, 2.3 ×, 2.9 ×, 5.0 × |
| Belichtungszeit | 2 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/12 |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | CoaXPress with Micro-BNC interface |
| Digital-I/O | 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1. |
| Stromversorgung | 12 VDC to 24 VDC, CXP-0 and CXP-1 connectors support PoCXP |
| Leistungsaufnahme | Typ. 15.1 W @ 24 VDC |
| Objektivanschluss | M58 × 0.75, flange back length 11.48 mm |
| Abmessungen | 60 mm × 60 mm × 77 mm (2.4" × 2.4" × 3.0") (without lens mount) |
| Gewicht | Approx. 790 g (1.7 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or frame grabber software meeting with CoaXPress Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux |
| Kompatibilität | CoaXPress, GenlCam |
| Zertifizierung | CE, RoHS, KC |

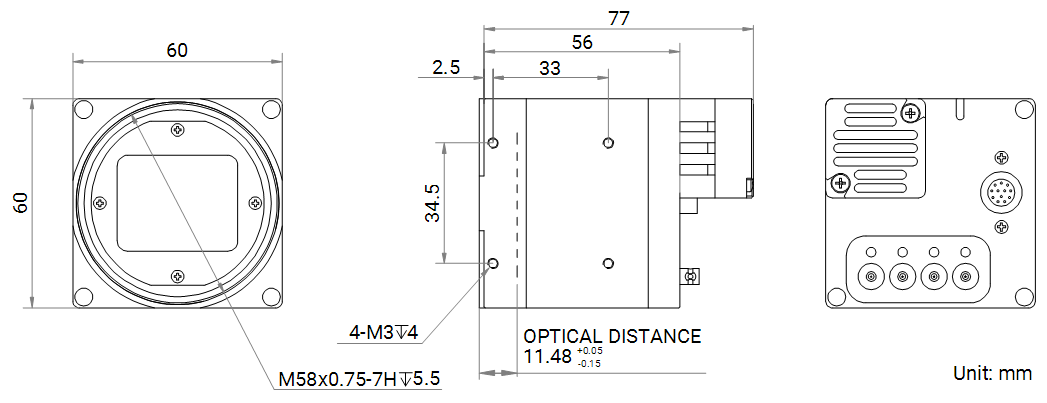

Maßzeichnung
