HikRobot Flächenkamera MV-CH6040-10XM-M72-NF
- Auflösung:
- 604 MP
- Auflösung (H x B):
- 28416 × 21280
- Framerate:
- 1,45 fps
- Schnittstelle:
- CoaXPress
- Farbe/Mono:
- Mono
- Sensorgröße:
- 66.7 mm
- Sensortyp:
- Rolling Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- M72*0.75
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CH6040-10XM-M72-NF ist eine hochauflösende 604 MP Mono-Industriekamera mit CoaxPress-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
Technische Daten
| Artikelnummer | MV-CH6040-10XM-M72-NF |
|---|---|
| Typ | 604MP Area Scan Camera, CXP-6, Mono |
| Sensortyp | CMOS, rolling shutter |
| Sensor-Modell | Sony® IMX411 |
| Pixelgröße | 3.76 μm × 3.76 μm |
| Sensorgröße | 66.7 mm |
| Auflösung | 28416 × 21280 |
| Max. Bildrate | 1.45 fps @ 28416 × 21280 Mono 8 |
| Dynamikbereich | 78.7 dB |
| Signal-Rausch-Verhältnis (SNR) | 46.4 dB |
| Gain (Verstärkung) | 0 dB to 40 dB |
| Belichtungszeit | 15 μs to 1 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode, supports Rolling and Global Reset |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/12/16 |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Decimation | Not supported |
| Bildspiegelung | Supports horizontal reverse image output |
| Schnittstelle | CoaXPress with DIN interface |
| Digital-I/O | 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1 |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | Typ. 15 W @ 24 VDC |
| Objektivanschluss | M72*0.75, back focal length 19.55 mm |
| Abmessungen | 100 mm × 100 mm × 128.5 mm (3.9" × 3.9" × 5.1") |
| Gewicht | Approx. 1.4 kg (3.1 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Performance temperature: 20 °C to 35 °C (68 °F to 95 °F) Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | Frame grabber software meeting with CoaXPress Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux |
| Kompatibilität | CoaXPress, GenlCam |
| Zertifizierung | CE, RoHS, KC |

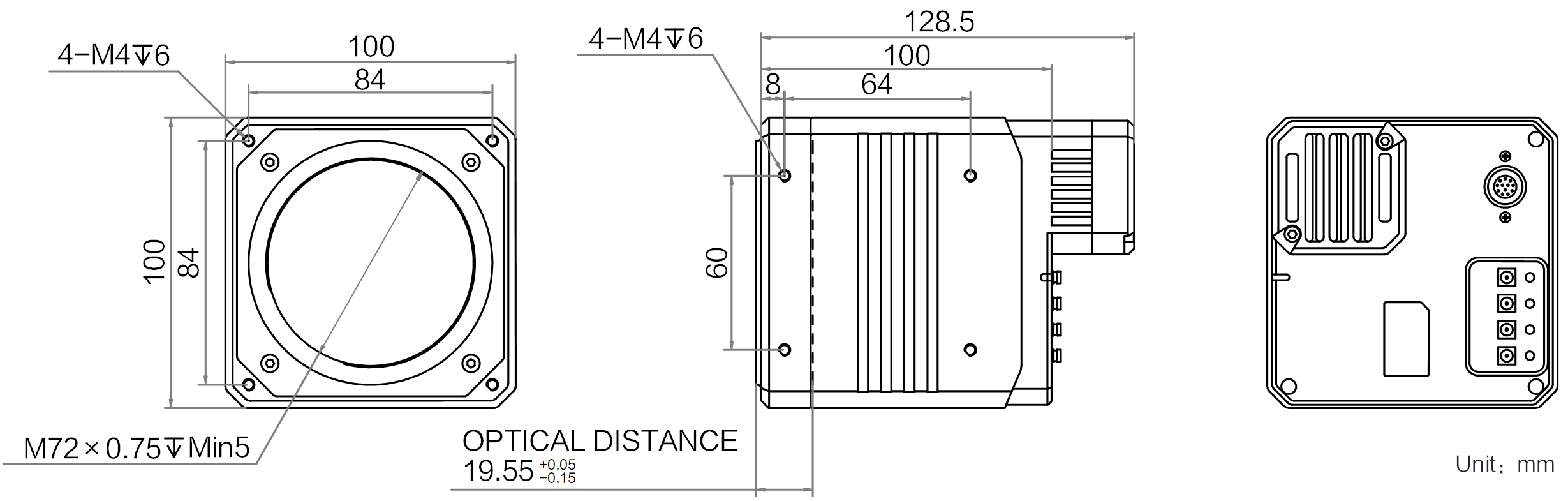

Maßzeichnung
