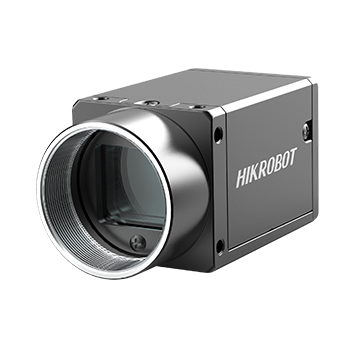

HikRobot Flächenkamera MV-CH089-60GM V5
- Auflösung:
- 8,9 MP
- Auflösung (H x B):
- 4096 × 2160
- Framerate:
- 13,9 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CH089-60GM V5 ist eine hochauflösende 8,9 MP Mono-Industriekamera mit GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
Technische Daten
| Artikelnummer | MV-CH089-60GM |
|---|---|
| Typ | 8.9MP Area Scan Camera, GigE, V5, Mono |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | Stacked BSI |
| Pixelgröße | 3.45 μm × 3.45 μm |
| Sensorgröße | 1" |
| Auflösung | 4096 × 2160 |
| Max. Bildrate | 13.9 fps @ 4096 × 2160 Mono 8 |
| Dynamikbereich | 67.2 dB |
| Signal-Rausch-Verhältnis (SNR) | 44.1 dB |
| Gain (Verstärkung) | 0 dB to 12 dB |
| Belichtungszeit | UltraShort exposure mode: 10 μs to 19 μs Standard exposure mode: 20 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode, supports TriggerWidth |
| Farbmodus | Mono / Color |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2) |
| Stromversorgung | 9 VDC to 24 VDC, supports PoE |
| Leistungsaufnahme | Typ. 1.7 W @ 12 VDC |
| Objektivanschluss | C-mount |
| Abmessungen | 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7") |
| Gewicht | Approx. 100 g (0.2 lb.) |
| Schutzklasse | IP 40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: –10 °C to 50 °C (14 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10/11, 32/64-bit Linux |
| Kompatibilität | GigE Vision 2.0, GenlCam |
| Zertifizierung | CE, RoHS, KC |

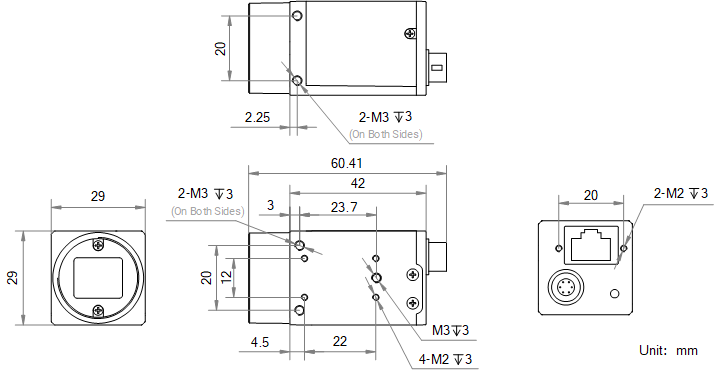

Maßzeichnung
