HikRobot Flächenkamera MV-CH1510-10FM-M72-TF
- Auflösung:
- 151 MP
- Auflösung (H x B):
- 14208 × 10640
- Framerate:
- 6,2 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Mono
- Sensorgröße:
- 66.7 mm
- Sensortyp:
- Rolling Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- M72*0.75
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CH1510-10FM-M72-TF ist eine hochauflösende 151 MP Mono-Industriekamera mit GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
Technische Daten
| Artikelnummer | MV-CH1510-10FM-M72-TF |
|---|---|
| Typ | 151MP Area Scan Camera, IMX411, 10G BASE-X, Mono, M72-mount, with TEC and fan |
| Sensortyp | CMOS, rolling shutter |
| Sensor-Modell | Sony® IMX411 |
| Pixelgröße | 3.76 μm × 3.76 μm |
| Sensorgröße | 66.7 mm |
| Auflösung | 14208 × 10640 |
| Max. Bildrate | 6.2 fps @ 14208 × 10640 Mono 8 |
| Dynamikbereich | 78.8 dB |
| Signal-Rausch-Verhältnis (SNR) | 45 dB |
| Gain (Verstärkung) | 0 dB to 36 dB |
| Belichtungszeit | 30 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode, supports Rolling mode and Global Reset |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed/16 |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal reverse image output |
| Schnittstelle | 10 Gigabit Ethernet (10000 Mbit/s) |
| Digital-I/O | 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), RS-232 × 1 |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | Typ. 11.28 W @ 24 VDC (non-TEC mode) Typ. 48.96 W @ 24 VDC (TEC mode) |
| Objektivanschluss | M72*0.75, flange back length 19.55 mm |
| Abmessungen | 120 mm × 120 mm × 89 mm (4.7" × 4.7" × 3.5") |
| Gewicht | Approx. 2.5 kg (5.5 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |

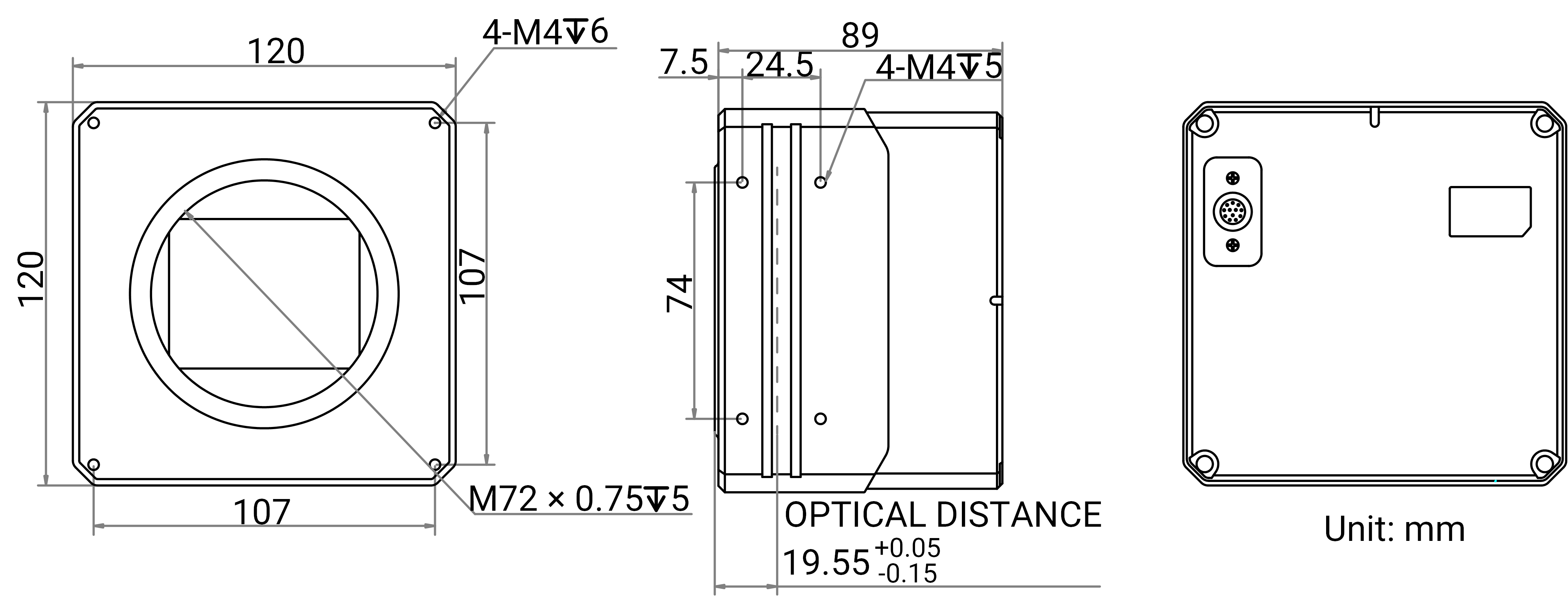

Maßzeichnung
