HikRobot Flächenkamera MV-CH210-90Q2M-M58S-NF
- Auflösung:
- 21 MP
- Auflösung (H x B):
- 5120 × 4096
- Framerate:
- 541 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Mono
- Sensorgröße:
- 23.04 mm × 18.43 mm
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- M58*0.75
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CH210-90Q2M-M58S-NF ist eine hochauflösende 21 MP Mono-Industriekamera mit GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
Technische Daten
| Artikelnummer | MV-CH210-90Q2M-M58S-NF |
|---|---|
| Typ | 21MP Area Scan Camera, GSPRINT4521, XoFLink, 100Gbps, Mono, M58-mount, with fan |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | Gpixel Gsprint4521 |
| Pixelgröße | 4.5 μm × 4.5 μm |
| Sensorgröße | 23.04 mm × 18.43 mm |
| Auflösung | 5120 × 4096 |
| Max. Bildrate | 541 fps @ 5120 × 4096 Mono 8 |
| Dynamikbereich | 65 dB |
| Signal-Rausch-Verhältnis (SNR) | 43 dB |
| Gain (Verstärkung) | 1.0 x, 2.0 x, 4.0 x |
| Belichtungszeit | 1 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Farbmodus | Mono |
| Pixelformat | Mono 8 |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 ×2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 ×2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | QSFP28 × 2 |
| Digital-I/O | 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), RS-232 × 1. |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | Typ. 33 W @ 24 VDC |
| Objektivanschluss | M58*0.75 |
| Abmessungen | 84 mm × 84 mm × 100 mm (3.3" × 3.3" × 3.9") |
| Gewicht | Approx. 1153 g (2.5 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: 0 °C to 40 °C (32 °F to 104 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11 |
| Kompatibilität | XoFLink protocol, GenlCam |
| Zertifizierung | RoHS, CE, KC |

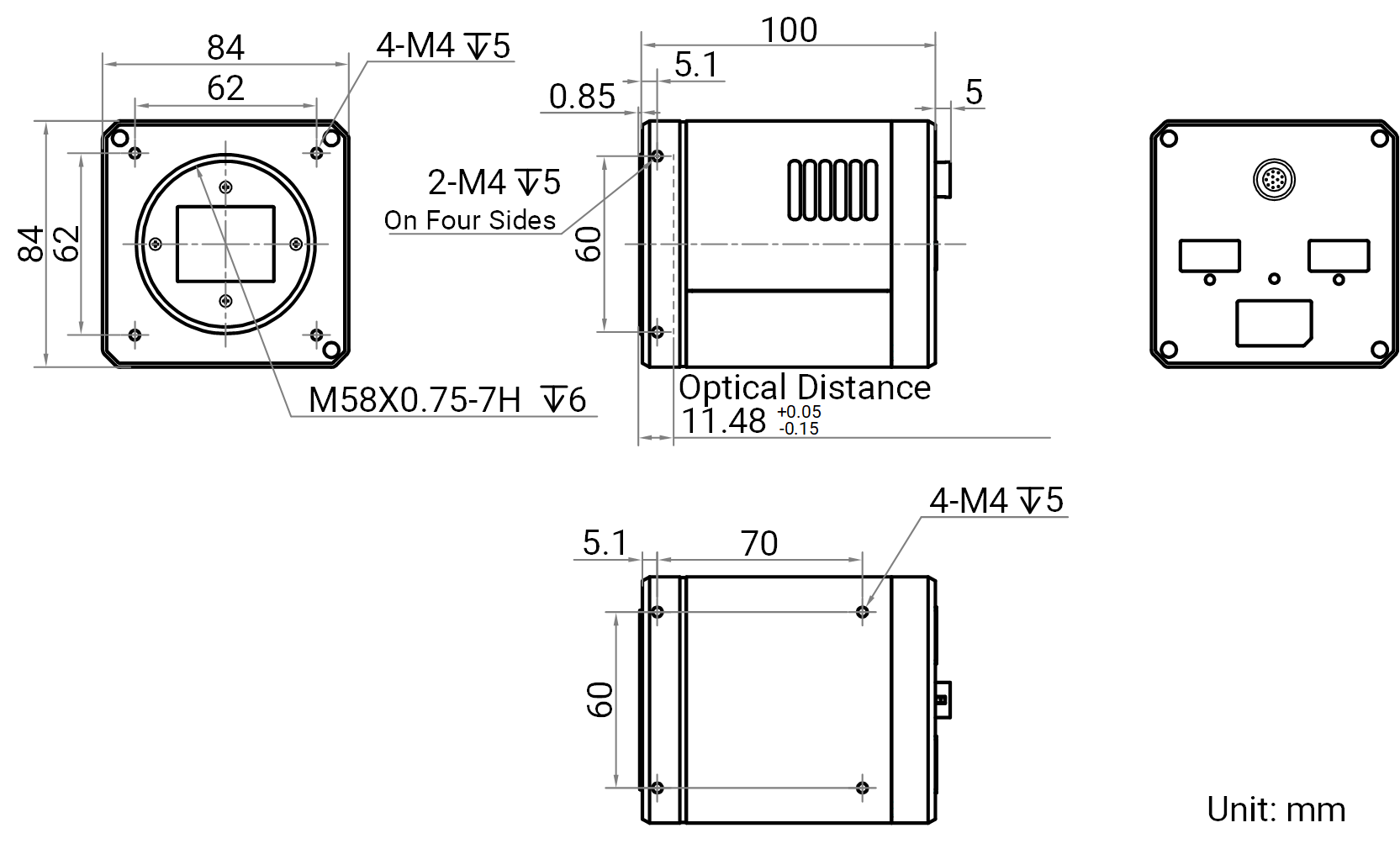

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Flächenkamera MV-CH210-90Q2M-M58S-NF
Datenblatt · DE · 406 KB
- Herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH210-90Q2M-M58S-NF
Technische Zeichnung · DE · 969 KB
- Herunterladen
Software / Firmware V4.1.5 HikRobot Flächenkamera MV-CH210-90Q2M-M58S-NF
Software / Firmware · DE · 12627 KB
- Herunterladen
Handbuch HikRobot Flächenkamera MV-CH210-90Q2M-M58S-NF
Handbuch · DE · 3145 KB
