HikRobot Flächenkamera MV-CH310-10GC-F-NF
- Auflösung:
- 31 MP
- Auflösung (H x B):
- 6464 × 4852
- Framerate:
- 3,9 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Farbe
- Sensorgröße:
- 22.3 mm × 16.7 mm
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- F-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CH310-10GC-F-NF ist eine hochauflösende 31 MP Farb-Industriekamera mit GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
Technische Daten
| Artikelnummer | MV-CH310-10GC-F-NF |
|---|---|
| Typ | 31MP Area Scan Camera, GigE, IMX342, Color, F-mount, with fan |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | Sony® IMX342 |
| Pixelgröße | 3.45 μm × 3.45 μm |
| Sensorgröße | 22.3 mm × 16.7 mm |
| Auflösung | 6464 × 4852 |
| Max. Bildrate | 3.9 fps @ 6464 × 4852 Bayer RG 8 |
| Dynamikbereich | 73 dB |
| Signal-Rausch-Verhältnis (SNR) | 40 dB |
| Gain (Verstärkung) | 0 dB to 24 dB |
| Belichtungszeit | UltraShort exposure mode: 3 μs to 33 μs Standard exposure mode: 36 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Mono/Farbe | Color |
| Pixelformat | Mono 8/10/12, Bayer RG 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed RGB 8, BGR 8 |
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1. |
| Stromversorgung | 9 VDC to 24 VDC |
| Leistungsaufnahme | Typ. 9 W @ 12 VDC |
| Objektivanschluss | F-mount, flange back length 46.5 mm |
| Abmessungen | 74 mm × 74 mm × 80.1 mm (2.9" × 2.9" × 3.2") |
| Gewicht | Approx. 600 g (1.3 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenlCam |
| Zertifizierung | CE, RoHS, KC |

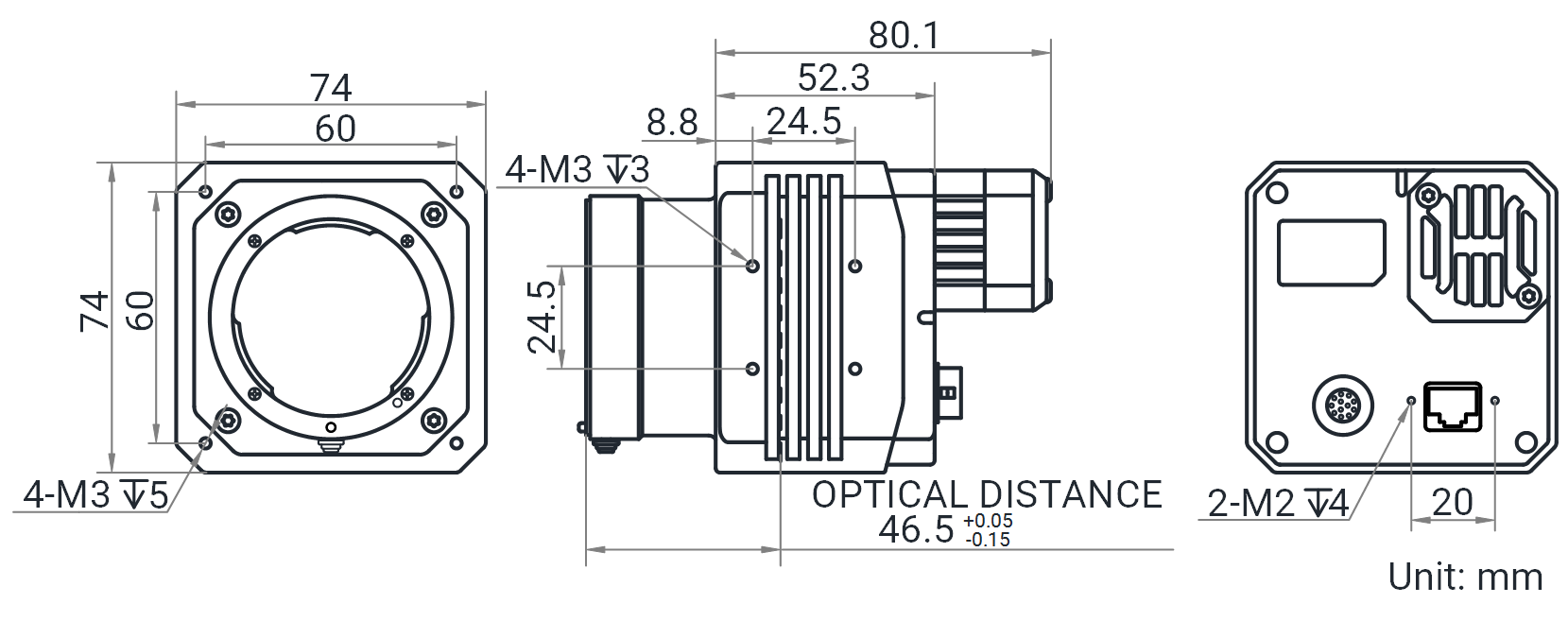

Maßzeichnung
