HikRobot Flächenkamera MV-CI003-GL-N15
- Auflösung:
- 0,3 MP
- Auflösung (H x B):
- 640 × 512
- Framerate:
- 50 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Farbe, Mono
- Sensorgröße:
- Sonstiges
- Sensortyp:
- Sonstiges, Sonstiges
- Schutzklasse:
- IP40
- Objektivanschluss:
- M34*0.75
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CI003-GL-N15 unterstützt verschiedene Farbpaletten wie White Hot, Black Hot, Rainbow oder Ironbow und bietet fortschrittliche Bildverarbeitungsfunktionen wie Helligkeits- und Kontrastanpassung, Detailverstärkung und digitale Rauschunterdrückung. Mit einem 15-mm-Objektiv und einem Sichtfeld von 42,4° × 33,6° erfasst sie präzise thermische Details auf kurze Distanzen ab 0,1 m.
Dank der GigE-Schnittstelle ist eine datenstabile Übertragung bis zu 100 Metern ohne Repeater möglich. Zudem bietet sie optisch isolierte I/O-Anschlüsse, PoE-Unterstützung und einen weiten Versorgungsspannungsbereich von 9 bis 24 VDC.
Das robuste IP40-Gehäuse und die kompakten Abmessungen (58 × 58 × 102,5 mm) machen sie vielseitig einsetzbar – auch unter anspruchsvollen Umweltbedingungen von –30 °C bis +60 °C.
Die Kamera ist kompatibel mit GigE Vision V2.0 und GenICam, läuft unter Windows und Linux und wird von MVS oder Drittanbieter-Software unterstützt. Zertifiziert nach CE, RoHS und KC, bietet die HikRobot Flächenkamera MV-CI003-GL-N15 eine präzise, zuverlässige und flexible Lösung für industrielle Wärmebild- und Temperaturüberwachungsanwendungen.
- Verwendet einen hochempfindlichen Vanadiumoxid-Detektor ohne Kühlung mit 0,3 Megapixeln.
- Unterstützt mehrere Farbpalettenmodi, Graustufenerkennung, Bildanpassung und mehr.
- Kompaktes Design mit Montagelöchern an den Seitenflächen für eine flexible Befestigung von vier Seiten.
- Verwendet eine GigE-Schnittstelle und ermöglicht eine maximale Übertragungsdistanz von 100 Metern ohne Repeater.
- Kompatibel mit dem GigE Vision V2.0-Protokoll und dem GenICam-Standard.
CI-Serie Infrarotkamera
Die CI-Serie Infrarotkamera verwendet einen hochempfindlichen Vanadiumoxid-Detektor ohne Kühlung mit einem Spektralbereich von 8–14 μm. Sie kann Temperaturinformationen visualisieren und die Temperaturmerkmale von Objekten präzise messen. Damit erfüllt sie die Anforderungen neuer Anwendungen in den Bereichen Neue Energien, Automobilteile, Elektronik und Halbleiterindustrie.
Umfangreiche Funktionen – ideal für industrielle Anwendungen
- Unterstützt mehrere Trigger-Modi und Ereignisausgänge und lässt sich flexibel an verschiedene Einsatzszenarien anpassen.
- Kompatibel mit dem GigE Vision-Standard und unterstützt das GenICam-Protokoll.
- Ermöglicht eine Übertragung von bis zu 100 m ohne Repeater und nutzt eine universelle Programmierschnittstelle, die kompatibel mit Drittanbieter-Software ist.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
Technische Daten
| Artikelnummer | MV-CI003-GL-N15 |
|---|---|
| Typ | 0.3MP LWIR Camera，GigE，EFL 15mm |
| Sensortyp | Vanadium oxide uncooled detector |
| Pixelgröße | 17 μm |
| Auflösung | 640 × 512 |
| Max. Bildrate | 50 fps @ 640 × 512 |
| NETD (rauschäquivalente Temperaturdifferenz) | < 35 mk (F1.0, 25 °C) |
| Reaktionszeit | < 10 ms |
| Pixelformat | Mono 8/12/14, YUV422_YUYV_Packed |
| Farbpaletten | White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2, Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire, Rain, Green Hot, Red Hot, Dark Blue |
| Bildverarbeitung | Supports brightness, contrast, image detail strength, digital noise reduction (spatial and temporal) |
| Brennweite | 15 mm |
| Sichtfeld | 42.4° × 33.6° |
| Min. Arbeitsabstand | 0.1 m |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC to 24 VDC, supports PoE |
| Leistungsaufnahme | Typ. 2.5 W @ 12 VDC |
| Objektivanschluss | M34*0.75 |
| Abmessungen | 58 mm × 58 mm × 102.5 mm (2.3" × 2.3" × 4.0") |
| Gewicht | Approx. 275 g (0.6 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: –30 °C to 60 °C (–22 °F to 140 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 90% RH (no condensation) |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux. |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |

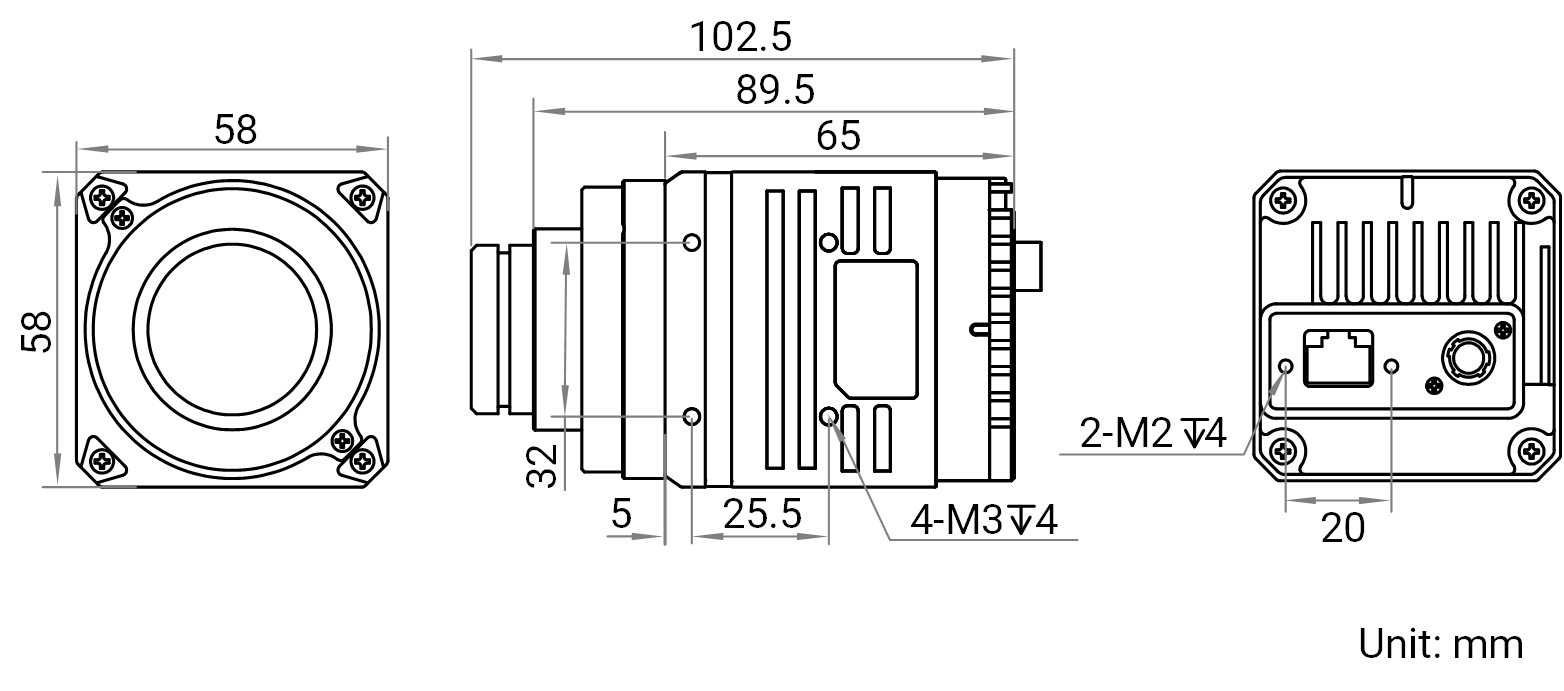

Maßzeichnung
