HikRobot Flächenkamera MV-CI003-GL-N35
- Auflösung:
- 0,3 MP
- Auflösung (H x B):
- 640 × 512
- Framerate:
- 50 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Farbe, Mono
- Sensorgröße:
- Sonstiges
- Sensortyp:
- Sonstiges, Sonstiges
- Schutzklasse:
- IP40
- Objektivanschluss:
- M34*0.75
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Dank einer NETD von < 35 mK und einer Ansprechzeit unter 10 ms liefert die HikRobot Flächenkamera MV-CI003-GL-N35 klare, rauscharme Wärmebilder mit hoher Empfindlichkeit. Sie unterstützt mehrere Farbpaletten (z. B. White Hot, Black Hot, Ironbow, Rainbow) sowie Helligkeits-, Kontrast- und Detailanpassungen.
Die GigE-Schnittstelle (GigE Vision V2.0, GenICam) ermöglicht eine schnelle Datenübertragung von bis zu 100 Metern ohne Repeater, während PoE-Unterstützung und ein weiter Versorgungsspannungsbereich (9–24 VDC) die Integration in industrielle Systeme vereinfachen.
- Verwendet einen hochempfindlichen Vanadiumoxid-Detektor ohne Kühlung mit 0,3 Megapixeln.
- Unterstützt mehrere Farbpalettenmodi, Graustufenerkennung, Bildanpassung und mehr.
- Kompaktes Design mit Montagelöchern an den Seitenflächen für eine flexible Befestigung von vier Seiten.
- Verfügt über eine GigE-Schnittstelle und ermöglicht eine maximale Übertragungsdistanz von 100 Metern ohne Repeater.
- Kompatibel mit dem GigE Vision V2.0-Protokoll und dem GenICam-Standard.
Das kompakte, robuste IP40-Gehäuse mit Abmessungen von 58 × 58 × 115,5 mm und einem Gewicht von nur 275 g ist für den Einsatz in anspruchsvollen Umgebungen ausgelegt. Kompatibel mit Windows und Linux, bietet die HikRobot Flächenkamera MV-CI003-GL-N35 eine zuverlässige und flexible Lösung für Forschung, Qualitätskontrolle und Automatisierung.
CI-Serie Infrarotkamera - HikRobot Flächenkamera MV-CI003-GL-N35
Die CI-Serie Infrarotkamera verwendet einen hochempfindlichen Vanadiumoxid-Detektor ohne Kühlung mit einem Spektralbereich von 8–14 μm. Sie kann Temperaturinformationen visualisieren und die Temperaturmerkmale von Objekten präzise messen. Damit erfüllt sie die Anforderungen neuer Anwendungen in den Bereichen Neue Energien, Automobilteile, Elektronik und Halbleiterindustrie.
Umfangreiche Funktionen – ideal für industrielle Anwendungen
- Unterstützt mehrere Trigger-Modi und Ereignisausgänge und lässt sich flexibel an verschiedene Einsatzszenarien anpassen.
- Kompatibel mit dem GigE Vision-Standard und unterstützt das GenICam-Protokoll.
- Ermöglicht eine Übertragung von bis zu 100 m ohne Repeater und nutzt eine universelle Programmierschnittstelle, die kompatibel mit Drittanbieter-Software ist.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
Technische Daten
| Artikelnummer | MV-CI003-GL-N35 |
|---|---|
| Typ | 0.3MP LWIR Camera，GigE，EFL 35mm |
| Sensortyp | Vanadium oxide uncooled detector |
| Pixelgröße | 17 μm |
| Auflösung | 640 × 512 |
| Max. Bildrate | 50 fps @ 640 × 512 |
| NETD (rauschäquivalente Temperaturdifferenz) | < 35 mk (F1.0, 25 °C) |
| Reaktionszeit | < 10 ms |
| Pixelformat | Mono 8/12/14, YUV422_YUYV_Packed |
| Farbpaletten | White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2, Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire, Rain, Green Hot, Red Hot, Dark Blue |
| Bildverarbeitung | Supports brightness, contrast, image detail strength, digital noise reduction (spatial and temporal) |
| Brennweite | 35 mm |
| Sichtfeld | 17.9° × 14.2° |
| Min. Arbeitsabstand | 0.45 m |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC to 24 VDC, supports PoE |
| Leistungsaufnahme | Typ. 2.5 W @ 12 VDC |
| Objektivanschluss | M34*0.75 |
| Abmessungen | 58 mm × 58 mm × 115.5 mm (2.3" × 2.3" × 4.5") |
| Gewicht | Approx. 275 g (0.6 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: –30 °C to 60 °C (–22 °F to 140 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 90% RH (no condensation) |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux. |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |

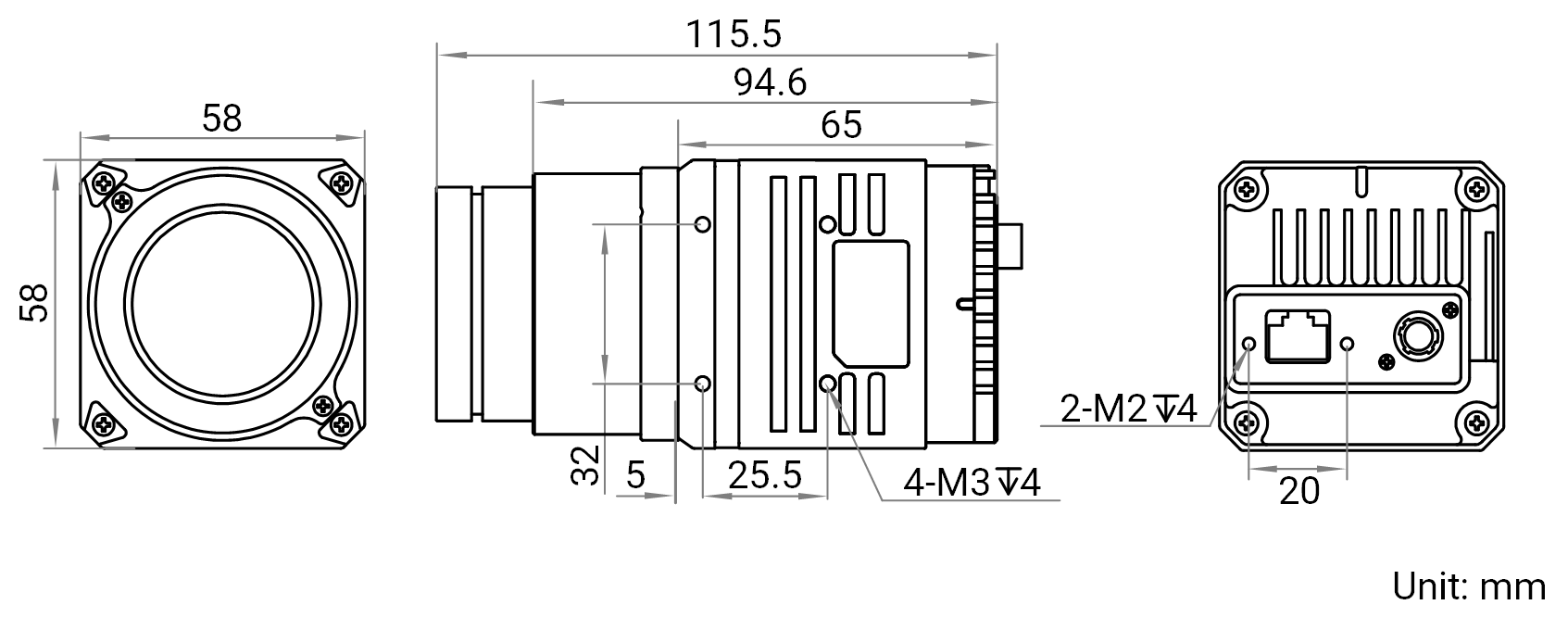

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Flächenkamera MV-CI003-GL-N35
Datenblatt · DE · 577 KB
- Herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CI003-GL-N35
Technische Zeichnung · DE · 20382 KB
- Herunterladen
Software / Firmware V3.4.31 HikRobot Flächenkamera MV-CI003-GL-N35
Software / Firmware · DE · 1002 KB
- Herunterladen
Handbuch HikRobot Flächenkamera MV-CI003-GL-N35
Handbuch · DE · 1886 KB
