Hikrobot
HikRobot Flächenkamera MV-CI003-GL-N6
- Auflösung:
- 0,3 MP
- Auflösung (H x B):
- 640 × 512
- Framerate:
- 50 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Farbe, Mono
- Sensorgröße:
- Sonstiges
- Sensortyp:
- Sonstiges, Sonstiges
- Schutzklasse:
- IP40
- Objektivanschluss:
- M34*0.75
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Mit einer NETD von <35 mK und einer Ansprechzeit von <10 ms liefert die HikRobot Flächenkamera MV-CI003-GL-N6 hochdetaillierte Wärmebilder in Echtzeit. Die 6,3 mm Brennweite bietet ein weites Sichtfeld von 88,5° × 73,2°, ideal für Überwachung, Qualitätskontrolle und Forschung. Verschiedene Farbpaletten – darunter White Hot, Rainbow, Ironbow und Green Hot – ermöglichen eine optimale Darstellung thermischer Unterschiede.
- Verwendet einen hochempfindlichen Vanadiumoxid-Detektor ohne Kühlung mit 0,3 Megapixeln.
- Unterstützt mehrere Farbpalettenmodi, Graustufenerkennung, Bildanpassung und mehr.
- Kompaktes Design mit Montagelöchern an den Seitenflächen für eine flexible Befestigung von vier Seiten.
- Verfügt über eine GigE-Schnittstelle und ermöglicht eine maximale Übertragungsdistanz von 100 Metern ohne Repeater.
- Kompatibel mit dem GigE Vision V2.0-Protokoll und dem GenICam-Standard.
Dank der Gigabit-Ethernet-Schnittstelle (GigE Vision V2.0) ist eine Übertragungsdistanz bis zu 100 Metern ohne Repeater möglich. Die Kamera unterstützt PoE, verfügt über optisch isolierte Ein- und Ausgänge sowie bidirektionale I/O-Anschlüsse für vielseitige Integration in industrielle Systeme.
Das robuste IP40-Gehäuse und die kompakten Abmessungen (58 × 58 × 115,5 mm) machen sie ideal für den Einsatz in anspruchsvollen Umgebungen. Die Kamera arbeitet zuverlässig bei Temperaturen von –30 °C bis +60 °C und unterstützt Windows sowie Linux-Betriebssysteme.
Zertifiziert nach CE, RoHS und KC, bietet die HikRobot Flächenkamera MV-CI003-GL-N6 eine präzise, zuverlässige und vielseitig einsetzbare Lösung für industrielle Wärmebildanwendungen und thermische Prozessüberwachung.
CI-Serie Infrarotkamera - HikRobot Flächenkamera MV-CI003-GL-N6
Die CI-Serie Infrarotkamera verwendet einen hochempfindlichen Vanadiumoxid-Detektor ohne Kühlung mit einem Spektralbereich von 8–14 μm. Sie kann Temperaturinformationen visualisieren und die Temperaturmerkmale von Objekten präzise messen. Damit erfüllt sie die Anforderungen neuer Anwendungen in den Bereichen Neue Energien, Automobilteile, Elektronik und Halbleiterindustrie.
Umfangreiche Funktionen – ideal für industrielle Anwendungen
- Unterstützt mehrere Trigger-Modi und Ereignisausgänge und lässt sich flexibel an verschiedene Einsatzszenarien anpassen.
- Kompatibel mit dem GigE Vision-Standard und unterstützt das GenICam-Protokoll.
- Ermöglicht eine Übertragung von bis zu 100 m ohne Repeater und nutzt eine universelle Programmierschnittstelle, die kompatibel mit Drittanbieter-Software ist.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
Technische Daten
| Artikelnummer | MV-CI003-GL-N6 |
|---|---|
| Typ | 0.3MP LWIR Camera，GigE，EFL 6.3mm |
| Sensortyp | Vanadium oxide uncooled detector |
| Pixelgröße | 17 μm |
| Auflösung | 640 × 512 |
| Max. Bildrate | 50 fps @ 640 × 512 |
| NETD (rauschäquivalente Temperaturdifferenz) | < 35 mk (F1.0, 25 °C) |
| Reaktionszeit | < 10 ms |
| Pixelformat | Mono 8/12/14, YUV422_YUYV_Packed |
| Farbpaletten | White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2, Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire, Rain, Green Hot, Red Hot, Dark Blue |
| Bildverarbeitung | Supports brightness, contrast, image detail strength, digital noise reduction (spatial and temporal) |
| Brennweite | 6.3 mm |
| Sichtfeld | 88.5° × 73.2° |
| Min. Arbeitsabstand | 0.1 m |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC to 24 VDC, supports PoE |
| Leistungsaufnahme | Typ. 2.5 W @ 12 VDC |
| Objektivanschluss | M34*0.75 |
| Abmessungen | 58 mm × 58 mm × 115.5 mm (2.3" × 2.3" × 4.5") |
| Gewicht | Approx. 275 g (0.6 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: –30 °C to 60 °C (–22 °F to 140 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 90% RH (no condensation) |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux. |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |

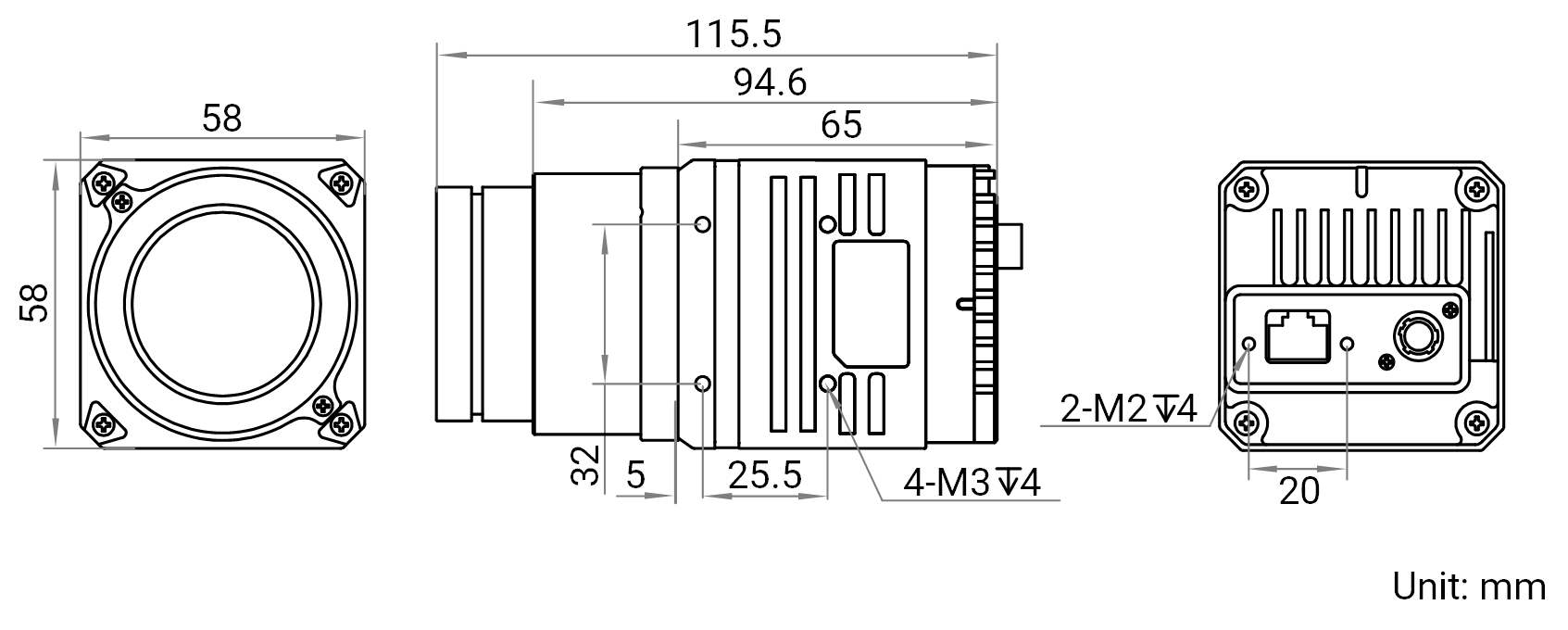

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Flächenkamera MV-CI003-GL-N6
Datenblatt · DE · 577 KB
- Herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CI003-GL-N6
Technische Zeichnung · DE · 20382 KB
- Herunterladen
Software / Firmware V3.4.31 HikRobot Flächenkamera MV-CI003-GL-N6
Software / Firmware · DE · 1002 KB
- Herunterladen
Handbuch HikRobot Flächenkamera MV-CI003-GL-N6
Handbuch · DE · 1886 KB
