HikRobot Flächenkamera MV-CI013-GS-TF
- Auflösung:
- 1,3 MP
- Auflösung (H x B):
- 1280 x 1024
- Framerate:
- 91 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1/2"
- Sensortyp:
- Sonstiges, InGaAs
- Schutzklasse:
- IP40
- Objektivanschluss:
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Mit Unterstützung von TEC-Kühlung und integriertem Lüfter gewährleistet die HikRobot Flächenkamera MV-CI013-GS-TF stabile Leistung auch unter anspruchsvollen Betriebsbedingungen. Sie bietet flexible Belichtungsmodi (UltraShort: 3–7 μs, Standard: 8 μs–0,1 s), mehrere Pixelformate (Mono 8/10/12 Bit) sowie Binning- und Dezimierungsfunktionen für anwendungsspezifische Anpassungen.
- Verwendet einen InGaAs-Sensor und unterstützt Spektralaufnahmen im Bereich von 0,4 μm bis 1,7 μm.
- Unterstützt TEC-Kühlung für eine effektive Temperaturstabilisierung.
- Bietet mehrere ISP-Funktionen wie digitale Rauschunterdrückung, Kontrastanpassung und mehr.
- Verfügt über eine kompakte Bauweise, um räumliche Anforderungen optimal zu erfüllen.
- Kompatibel mit dem GigE Vision V2.0-Protokoll, dem GenICam-Standard sowie mit Drittanbieter-Software, die auf diesen Standards basiert.
Die Datenübertragung erfolgt über eine Gigabit-Ethernet-Schnittstelle (GigE Vision 2.0, GenICam-kompatibel), wodurch eine einfache Integration in industrielle Bildverarbeitungssysteme möglich ist. Ein 12-poliger I/O-Anschluss bietet opto-isolierte Ein- und Ausgänge sowie RS-232-Kommunikation.
Dank robuster Bauweise (IP40), einem weiten Betriebstemperaturbereich von –30 °C bis 50 °C und kompakten Abmessungen von 58 × 58 × 82 mm eignet sich die HikRobot Flächenkamera MV-CI013-GS-TF ideal für Anwendungen in Forschung, Qualitätsprüfung, Halbleiterinspektion und Präzisionsmesstechnik.
Kompatibel mit Windows- und Linux-Systemen sowie MVS- und Drittanbieter-Software, erfüllt die Kamera höchste Standards nach CE, RoHS und KC.
CI-Serie Infrarotkamera - HikRobot Flächenkamera MV-CI013-GS-TF
Die CI-Serie Infrarotkamera verwendet einen hochempfindlichen Vanadiumoxid-Detektor ohne Kühlung mit einem Spektralbereich von 8–14 μm. Sie kann Temperaturinformationen visualisieren und die Temperaturmerkmale von Objekten präzise messen. Damit erfüllt sie die Anforderungen neuer Anwendungen in den Bereichen Neue Energien, Automobilteile, Elektronik und Halbleiterindustrie.
Umfangreiche Funktionen – ideal für industrielle Anwendungen
- Unterstützt mehrere Trigger-Modi und Ereignisausgänge und lässt sich flexibel an verschiedene Einsatzszenarien anpassen.
- Kompatibel mit dem GigE Vision-Standard und unterstützt das GenICam-Protokoll.
- Ermöglicht eine Übertragung von bis zu 100 m ohne Repeater und nutzt eine universelle Programmierschnittstelle, die kompatibel mit Drittanbieter-Software ist.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
Technische Daten
| Artikelnummer | MV-CI013-GS-TF |
|---|---|
| Typ | 1.3MP SWIR Camera, IMX990, GigE, with TEC and fan |
| Sensortyp | InGaAs |
| Sensor-Modell | Sony® IMX990 |
| Pixelgröße | 5 μm × 5 μm |
| Sensorgröße | 1/2" |
| Auflösung | 1280 × 1024 |
| Max. Bildrate | 91 fps @ 1280 × 1024 |
| Dynamikbereich | 56 dB |
| Signal-Rausch-Verhältnis (SNR) | 52.2 dB |
| Gain (Verstärkung) | 0 dB to 18 dB |
| Belichtungszeit | UltraShort exposure mode: 3 μs to 7 μs Standard exposure mode: 8 μs to 0.1 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 2 × 2 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), RS-232 × 1 |
| Stromversorgung | 9 VDC to 24 VDC |
| Leistungsaufnahme | Typ. 11.7 W @ 12 VDC (TEC enabled) |
| Objektivanschluss | C-mount |
| Montageart | Installation via three-side screw holes |
| Abmessungen | 58 mm × 58 mm × 82 mm (2.3" × 2.3" × 3.2") |
| Gewicht | Approx. 470 g (1.0 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: –30 °C to 50 °C (–22 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |

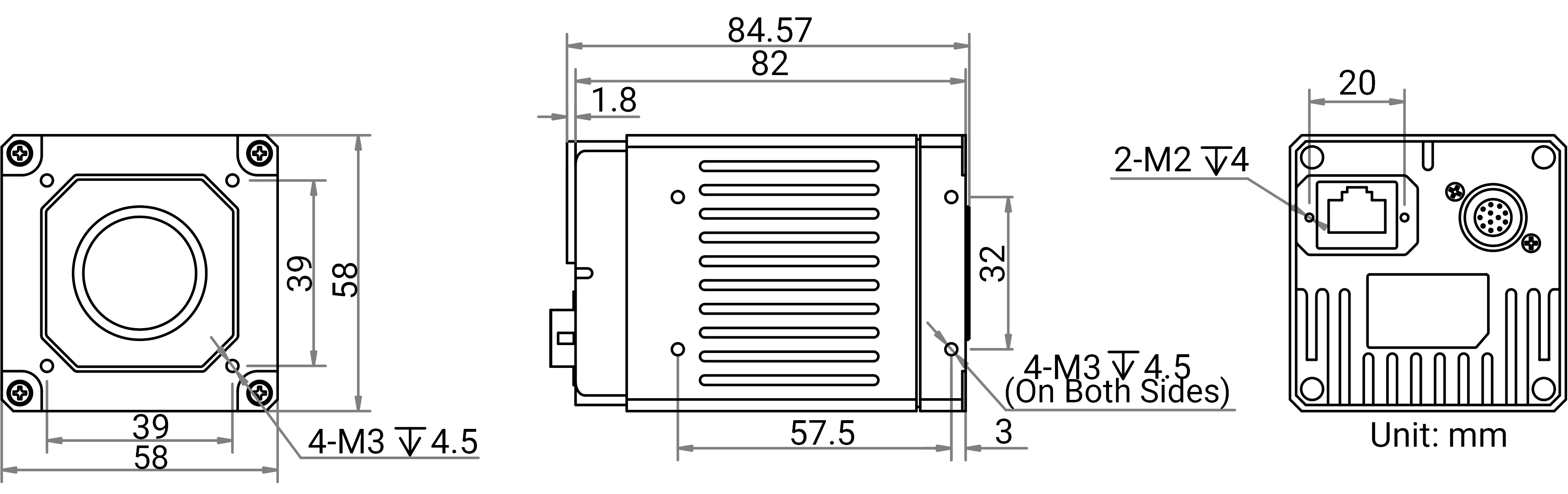

Maßzeichnung
