Hikrobot
Hikrobot Flächenkamera MV-CS016-11GM
- Auflösung:
- 1,6 MP
- Auflösung (H x B):
- 1440 × 1080
- Framerate:
- 78,2 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1/2.9"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CS016-11GM ist eine leistungsstarke 1,6 MP Monochromkamera der CS-Serie mit GigE-Schnittstelle. Sie basiert auf dem Sony® IMX273 CMOS-Sensor (Global Shutter) und liefert bei einer Auflösung von 1440 × 1080 eine maximale Bildrate von 78.2 fps @ 1440 × 1080 Mono 8. Die CS-Serie der zweiten Generation überzeugt durch optimiertes Wärmemanagement, vierseitige Montagemöglichkeiten und integrierte Bildverarbeitungsalgorithmen für anspruchsvolle industrielle Bildverarbeitungsanwendungen.
Technische Spezifikationen
- Sensor: CMOS, Global Shutter
- Sensormodell: Sony® IMX273
- Auflösung: 1440 × 1080
- Max. Bildrate: 78.2 fps @ 1440 × 1080 Mono 8
- Schnittstelle: GigE
- Bildtyp: Monochrom
Die MV-CS016-11GM ist kompatibel mit dem GigE-Standard und der GenICam-Spezifikation. Sie unterstützt gängige Bildverarbeitungssoftware wie MVS sowie Drittanbieter-Tools. Dank ihrer kompakten Abmessungen und robusten Bauweise eignet sie sich ideal für Qualitätsprüfung, Messtechnik und weitere Anwendungen der maschinellen Bildverarbeitung.
Technische Daten
| Artikelnummer | MV-CS016-11GM |
|---|---|
| Typ | 1.6MP Area Scan Camera, GigE, IMX273, 2nd Generation |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | Sony® IMX273 |
| Pixelgröße | 3.45 μm × 3.45 μm |
| Sensorgröße | 1/2.9" |
| Auflösung | 1440 × 1080 |
| Max. Bildrate | 78.2 fps @ 1440 × 1080 Mono 8 |
| Dynamikbereich | 74 dB |
| Signal-Rausch-Verhältnis (SNR) | 41 dB |
| Gain (Verstärkung) | 0 dB to 24 dB |
| Belichtungszeit | UltraShort exposure mode: 1 μs to 14 μs Standard exposure mode: 15 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Farbmodus | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Supports 1 × 1, 2 × 2 |
| Decimation | Supports 1 × 1, 2 × 2 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC to 24 VDC, supports PoE |
| Leistungsaufnahme | Typ. 2.3 W @ 12 VDC |
| Objektivanschluss | C-mount |
| Abmessungen | 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.2") |
| Gewicht | Approx. 100 g (0.22 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: –30 °C to 60 °C (–22 °F to 140 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenlCam |
| Zertifizierung | CE, RoHS, KC |

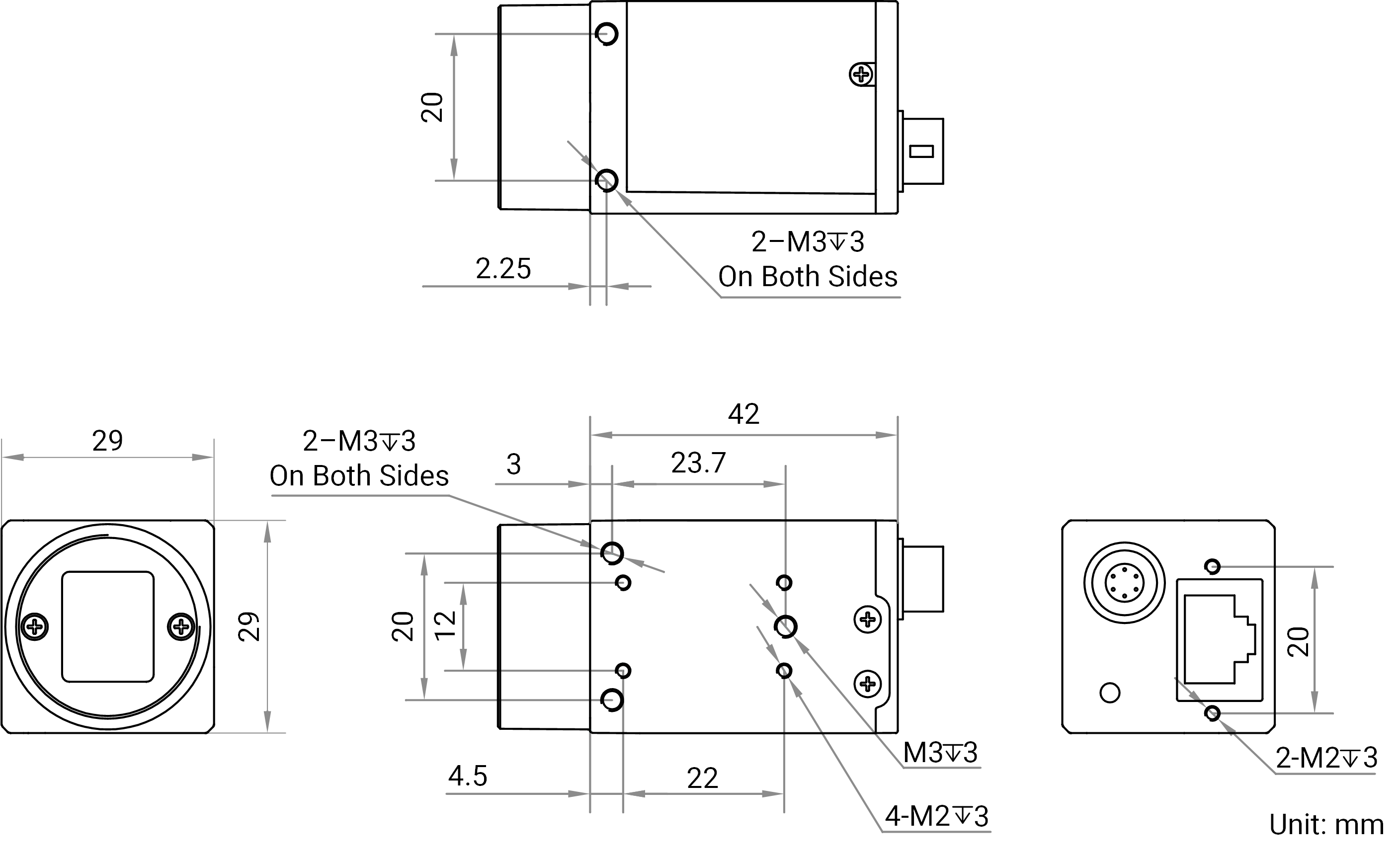

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Flächenkamera MV-CS016-11GM
Datenblatt · DE · 484 KB
- Herunterladen
Technische Zeichnung Hikrobot Flächenkamera MV-CS016-11GM
Technische Zeichnung · DE · 7540 KB
- Herunterladen
Software / Firmware V4.1.8 Hikrobot Flächenkamera MV-CS016-11GM
Software / Firmware · DE · 1103 KB
- Herunterladen
Handbuch Hikrobot Flächenkamera MV-CS016-11GM
Handbuch · DE · 3930 KB
