Hikrobot Flächenkamera MV-CS050-90GM
- Auflösung:
- 5 MP
- Auflösung (H x B):
- 2448 × 2048
- Framerate:
- 24,2 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Mono
- Sensorgröße:
- 2/3"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CS050-90GM ist eine leistungsstarke 5 MP Monochromkamera der CS-Serie mit GigE-Schnittstelle. Sie basiert auf dem GMAX3405 CMOS-Sensor (Global Shutter) und liefert bei einer Auflösung von 2448 × 2048 eine maximale Bildrate von 24.2 fps @ 2448 × 2048 Mono 8. Die CS-Serie der zweiten Generation überzeugt durch optimiertes Wärmemanagement, vierseitige Montagemöglichkeiten und integrierte Bildverarbeitungsalgorithmen für anspruchsvolle industrielle Bildverarbeitungsanwendungen.
Technische Spezifikationen
- Sensor: CMOS, Global Shutter
- Sensormodell: GMAX3405
- Auflösung: 2448 × 2048
- Max. Bildrate: 24.2 fps @ 2448 × 2048 Mono 8
- Schnittstelle: GigE
- Bildtyp: Monochrom
Die MV-CS050-90GM ist kompatibel mit dem GigE-Standard und der GenICam-Spezifikation. Sie unterstützt gängige Bildverarbeitungssoftware wie MVS sowie Drittanbieter-Tools. Dank ihrer kompakten Abmessungen und robusten Bauweise eignet sie sich ideal für Qualitätsprüfung, Messtechnik und weitere Anwendungen der maschinellen Bildverarbeitung.
Technische Daten
| Artikelnummer | MV-CS050-90GM |
|---|---|
| Typ | 5MP Area Scan Camera, GigE, GMAX3405, 2nd Basic, Mono |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | GMAX3405 |
| Pixelgröße | 3.4 μm × 3.4 μm |
| Sensorgröße | 2/3" |
| Auflösung | 2448 × 2048 |
| Max. Bildrate | 24.2 fps @ 2448 × 2048 Mono 8 |
| Dynamikbereich | 66 dB |
| Signal-Rausch-Verhältnis (SNR) | 39.4 dB |
| Gain (Verstärkung) | 0 dB to 24 dB |
| Belichtungszeit | UltraShort exposure mode: 2 μs to 4 μs Standard exposure mode: 5 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC to 24 VDC, supports PoE |
| Leistungsaufnahme | Typ. 2.2 W @ 12 VDC |
| Objektivanschluss | C-mount |
| Abmessungen | 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7") |
| Gewicht | Approx. 100 g (0.2 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: –30 °C to 60 °C (–22 °F to 140 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |

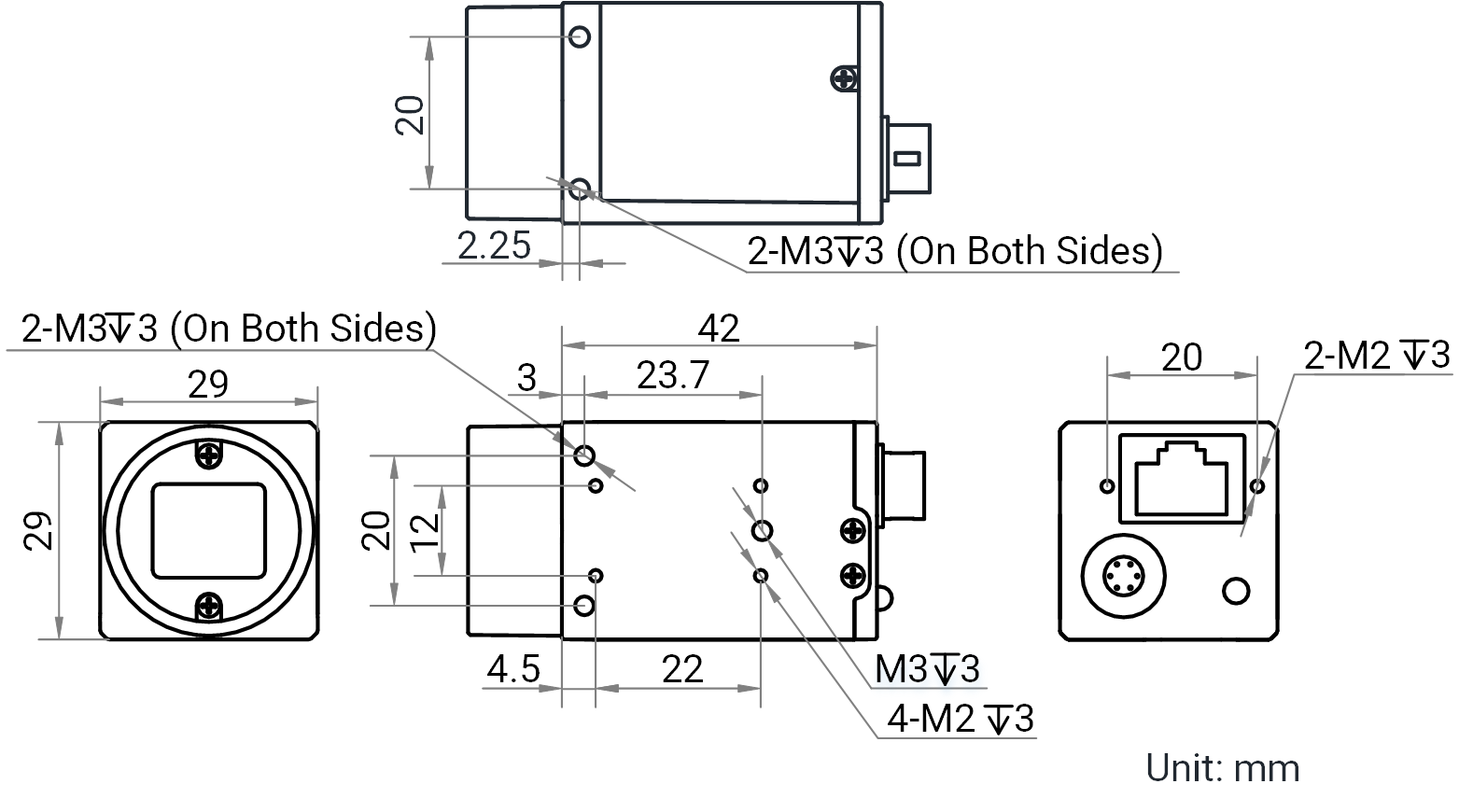

Maßzeichnung
