HikRobot Flächenkamera MV-CU020-19GM V3
- Auflösung:
- 2,1 MP
- Auflösung (H x B):
- 1920 × 1080
- Framerate:
- 56 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1/2.8"
- Sensortyp:
- Rolling Shutter, CMOS
- Schutzklasse:
- IP30
- Objektivanschluss:
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CU020-19GM V3 ist eine leistungsstarke Monochrom-industriekamera der CU-Serie mit 2,1 MP Auflösung (1920 × 1080 Pixel) und einem CMOS, Zeilenverschluss. Dank ihrer kompakten Bauweise und des energieeffizienten Designs bietet sie zuverlässige Leistung für anspruchsvolle industrielle Bildverarbeitungsanwendungen.
Die GigE-Schnittstelle der MV-CU020-19GM V3 GigE-Schnittstelle (GigE Vision V2.0) ermöglicht eine stabile Bildübertragung bis zu 100 Metern ohne Repeater. Die Kamera ist vollständig kompatibel mit dem GigE Vision V2.0-Protokoll und GenICam-Standard und unterstützt gängige Client-Software wie MVS sowie Drittanbieter-Lösungen.
*Die hier dargestellten technischen Daten können je nach Umgebung, Objekten und weiteren Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten der verschiedenen Hersteller.
Technische Daten
| Artikelnummer | MV-CU020-19GM |
|---|---|
| Typ | 2MP Area Scan Camera, GigE, Mono |
| Sensortyp | CMOS, rolling shutter |
| Pixelgröße | 2.9 μm × 2.9 μm |
| Sensorgröße | 1/2.8" |
| Auflösung | 1920 × 1080 |
| Max. Bildrate | 56 fps @ 1920 × 1080 Mono 8 |
| Dynamikbereich | 74 dB 90 dB @ WDR |
| Signal-Rausch-Verhältnis (SNR) | 45.6 dB |
| Gain (Verstärkung) | 0 dB to 24 dB |
| Belichtungszeit | 64 μs to 130 ms |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8 |
| Binning | Supports 1 × 1, 2 × 2 |
| Decimation | Not supported |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC to 24 VDC, supports PoE |
| Leistungsaufnahme | Typ. 2.4 W @ 12 VDC |
| Objektivanschluss | C-mount |
| Abmessungen | 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7") |
| Gewicht | Approx. 100 g (0.2 lb.) |
| Schutzklasse | IP30 (under proper lens installation and wiring) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 80% RH (no condensation) |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |

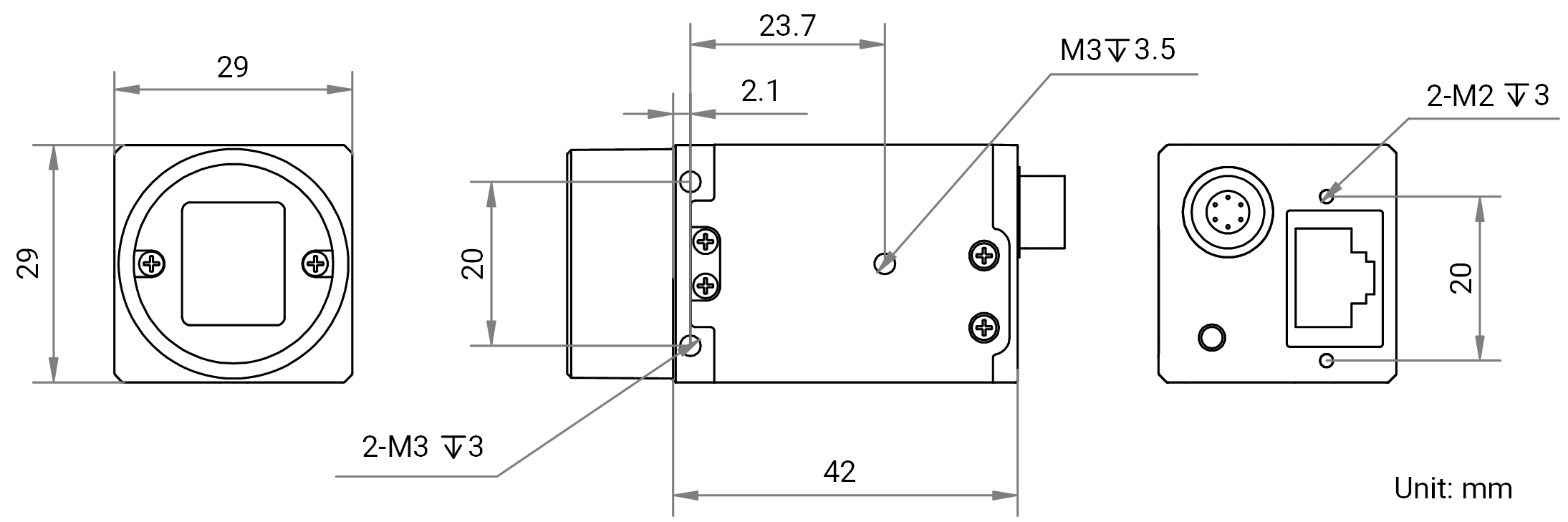

Maßzeichnung
