HikRobot Flächenkamera MV-CU050-90GM
- Auflösung:
- 5,6 MP
- Auflösung (H x B):
- 2600 × 2160
- Framerate:
- 21 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1/2"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP30
- Objektivanschluss:
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CU050-90GM ist eine leistungsstarke Monochrom-industriekamera der CU-Serie mit 5,6 MP Auflösung (2600 × 2160 Pixel) und einem CMOS, Globalverschluss (GMAX2505). Dank ihrer kompakten Bauweise und des energieeffizienten Designs bietet sie zuverlässige Leistung für anspruchsvolle industrielle Bildverarbeitungsanwendungen.
Die GigE-Schnittstelle der MV-CU050-90GM GigE-Schnittstelle (GigE Vision V2.0) ermöglicht eine stabile Bildübertragung bis zu 100 Metern ohne Repeater. Die Kamera ist vollständig kompatibel mit dem GigE Vision V2.0-Protokoll und GenICam-Standard und unterstützt gängige Client-Software wie MVS sowie Drittanbieter-Lösungen.
*Die hier dargestellten technischen Daten können je nach Umgebung, Objekten und weiteren Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten der verschiedenen Hersteller.
Technische Daten
| Artikelnummer | MV-CU050-90GM |
|---|---|
| Typ | 5MP Area Scan Camera, GigE, GMAX2505, Mono |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | GMAX2505 |
| Pixelgröße | 2.5 μm × 2.5 μm |
| Sensorgröße | 1/2" |
| Auflösung | 2600 × 2160 |
| Max. Bildrate | 21 fps @2600 × 2160 Mono 8 |
| Dynamikbereich | 63.8 dB |
| Signal-Rausch-Verhältnis (SNR) | 37 dB |
| Gain (Verstärkung) | 0 dB to 12 dB |
| Belichtungszeit | 3 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | Gigabit Ethernet, compatible with Fast Ethernet |
| Digital-I/O | 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC to 24 VDC, PoE is optional |
| Leistungsaufnahme | Typ. 2.3 W@12 VDC |
| Objektivanschluss | C-mount |
| Abmessungen | 29 mm × 29 mm × 47.6 mm (1.1" × 1.1" × 1.9") |
| Gewicht | Approx. 117 g (0.3 lb.) |
| Schutzklasse | IP30 (under proper lens installation and wiring) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% to 95% RH, non-condensing |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows XP/7/10, 32/64-bit Linux and 64-bit MacOS |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |

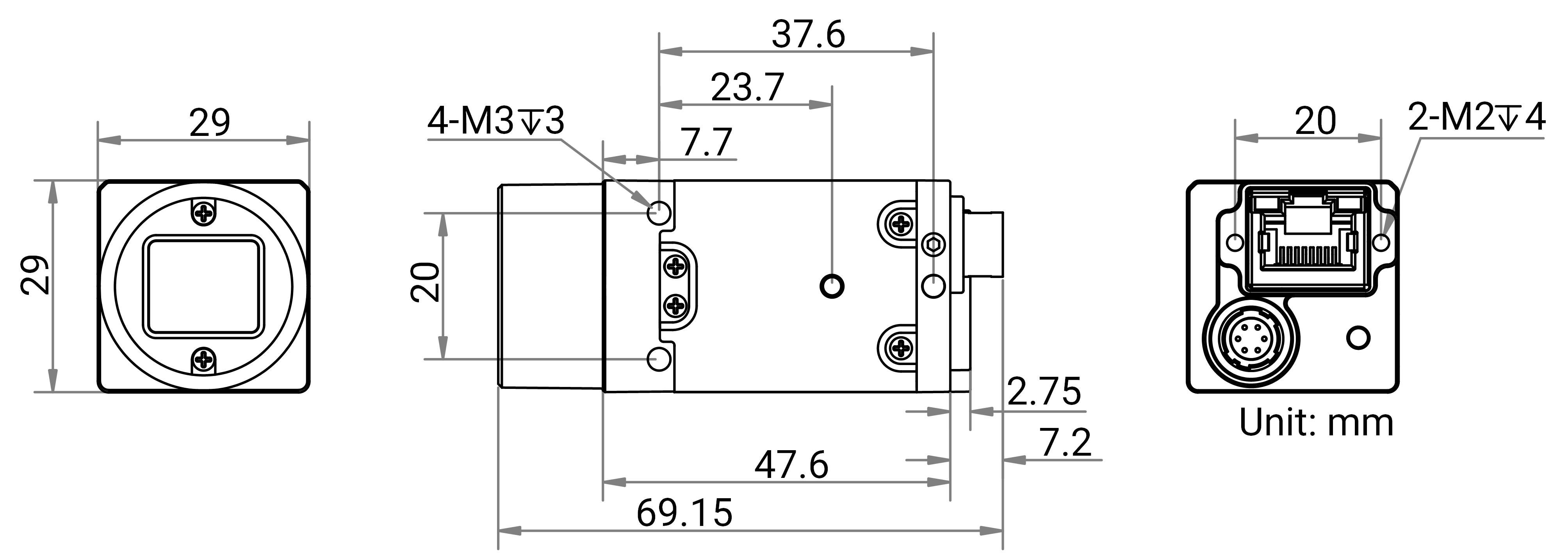

Maßzeichnung
