Hikrobot
HikRobot Flächenkamera MV-CU120-10GC
- Auflösung:
- 12,2 MP
- Auflösung (H x B):
- 4024 × 3036
- Framerate:
- 9,7 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Farbe
- Sensorgröße:
- 1/1.7"
- Sensortyp:
- Rolling Shutter, CMOS
- Schutzklasse:
- IP30
- Objektivanschluss:
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CU120-10GC ist eine leistungsstarke Farb-industriekamera der CU-Serie mit 12,2 MP Auflösung (4024 × 3036 Pixel) und einem CMOS, Zeilenverschluss (Sony® IMX226). Dank ihrer kompakten Bauweise und des energieeffizienten Designs bietet sie zuverlässige Leistung für anspruchsvolle industrielle Bildverarbeitungsanwendungen.
Die GigE-Schnittstelle der MV-CU120-10GC GigE-Schnittstelle (GigE Vision V2.0) ermöglicht eine stabile Bildübertragung bis zu 100 Metern ohne Repeater. Die Kamera ist vollständig kompatibel mit dem GigE Vision V2.0-Protokoll und GenICam-Standard und unterstützt gängige Client-Software wie MVS sowie Drittanbieter-Lösungen.
*Die hier dargestellten technischen Daten können je nach Umgebung, Objekten und weiteren Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten der verschiedenen Hersteller.
Technische Daten
| Artikelnummer | MV-CU120-10GC |
|---|---|
| Typ | 12MP Area Scan Camera, GigE, IMX226, Color, with PoE |
| Sensortyp | CMOS, rolling shutter |
| Sensor-Modell | Sony® IMX226 |
| Pixelgröße | 1.85 μm × 1.85 μm |
| Sensorgröße | 1/1.7" |
| Auflösung | 4024 × 3036 |
| Max. Bildrate | 9.7 fps @4024 × 3036 Bayer RG 8 |
| Dynamikbereich | 70.5 dB |
| Signal-Rausch-Verhältnis (SNR) | 40.5 dB |
| Gain (Verstärkung) | 0 dB to 20 dB |
| Belichtungszeit | 34 μs to 2 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Mono/Farbe | Color |
| Pixelformat | Bayer RG 8/10/10Packed/12/12Packed |
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | Gigabit Ethernet, compatible with Fast Ethernet |
| Digital-I/O | 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC to 24 VDC, PoE is optional |
| Leistungsaufnahme | Typ. 1.82 W@12 VDC |
| Objektivanschluss | C-mount |
| Abmessungen | 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7") |
| Gewicht | Approx. 100 g (0.2 lb.) |
| Schutzklasse | IP30 (under proper lens installation and wiring) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% to 95% RH, non-condensing |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows XP/7/10, 32/64-bit Linux and 64-bit MacOS |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |

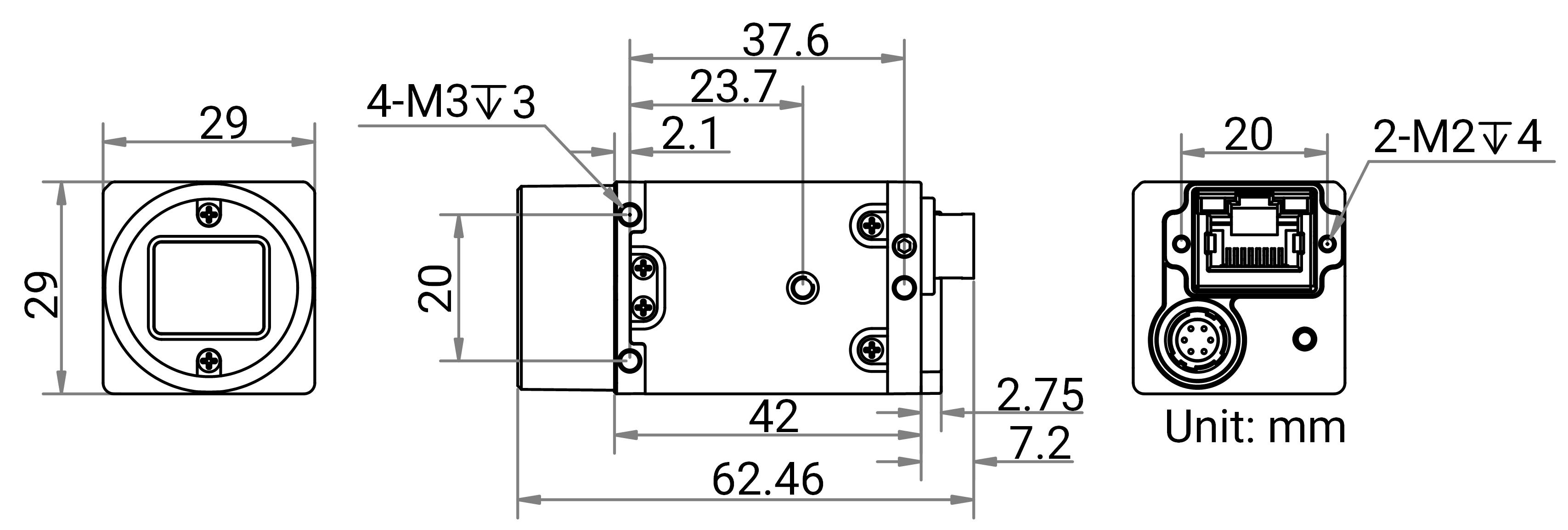

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Flächenkamera MV-CU120-10GC
Datenblatt · DE · 536 KB
- Herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CU120-10GC
Technische Zeichnung · DE · 1697 KB
- Herunterladen
Software / Firmware V4.0.6 HikRobot Flächenkamera MV-CU120-10GC
Software / Firmware · DE · 1055 KB
- Herunterladen
Handbuch HikRobot Flächenkamera MV-CU120-10GC
Handbuch · DE · 3930 KB
