HikRobot MV-CI013-GS-TH Flächenkamera
- Auflösung:
- 1,3 MP
- Auflösung (H x B):
- 1280 x 1024
- Framerate:
- 91 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1/2"
- Sensortyp:
- Sonstiges, InGaAs
- Schutzklasse:
- IP40
- Objektivanschluss:
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot MV-CI013-GS-TH unterstützt Gigabit Ethernet (GigE Vision V2.0) für eine schnelle Datenübertragung und ist kompatibel mit GenICam-Standard sowie gängiger Drittanbieter-Software. Funktionen wie digitale Rauschunterdrückung, horizontale und vertikale Bildumkehr, variable Belichtungsmodi und Binning/Dezimierung erhöhen ihre Flexibilität.
- Verwendet einen InGaAs-Sensor und unterstützt die spektrale Bildgebung im Bereich von 0,4 μm bis 1,7 μm.
- Unterstützt TEC (Thermoelektrische Kühlung) für eine effektive Wärmeableitung.
- Bietet mehrere ISP-Funktionen wie digitale Rauschunterdrückung, Kontrastanpassung usw.
- Verfügt über eine kompakte Struktur und ein platzsparendes Design, um räumlichen Anforderungen gerecht zu werden.
- Kompatibel mit dem GigE Vision V2.0-Protokoll, dem GenICam-Standard sowie Drittanbieter-Software, die auf diesem Protokoll und Standard basiert.
Mit einem C-Mount-Objektivanschluss, einem robusten IP40-Gehäuse und einem Betriebstemperaturbereich von –30 °C bis +50 °C ist die HikRobot MV-CI013-GS-TH auch für den Einsatz unter schwierigen Umgebungsbedingungen ausgelegt.
Die Kamera wird mit 9–24 VDC betrieben und hat eine typische Leistungsaufnahme von 11,7 W (TEC aktiviert). Sie ist CE- und RoHS-zertifiziert und kompatibel mit Windows- und Linux-Systemen.
CI-Serie Infrarotkamera - HikRobot MV-CI013-GS-TH Flächenkamera
Die CI-Serie Infrarotkamera verwendet einen hochempfindlichen Vanadiumoxid-Detektor ohne Kühlung mit einem Spektralbereich von 8–14 μm. Sie kann Temperaturinformationen visualisieren und die Temperaturmerkmale von Objekten präzise messen. Damit erfüllt sie die Anforderungen neuer Anwendungen in den Bereichen Neue Energien, Automobilteile, Elektronik und Halbleiterindustrie.
Umfangreiche Funktionen – ideal für industrielle Anwendungen
- Unterstützt mehrere Trigger-Modi und Ereignisausgänge und lässt sich flexibel an verschiedene Einsatzszenarien anpassen.
- Kompatibel mit dem GigE Vision-Standard und unterstützt das GenICam-Protokoll.
- Ermöglicht eine Übertragung von bis zu 100 m ohne Repeater und nutzt eine universelle Programmierschnittstelle, die kompatibel mit Drittanbieter-Software ist.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
Technische Daten
| Artikelnummer | MV-CI013-GS-TH |
|---|---|
| Typ | 1.3MP SWIR Camera, IMX990, GigE, with TEC and heatsink, fanless |
| Sensortyp | InGaAs |
| Sensor-Modell | Sony® IMX990 |
| Pixelgröße | 5 μm × 5 μm |
| Sensorgröße | 1/2" |
| Auflösung | 1280 × 1024 |
| Max. Bildrate | 91 fps @ 1280 × 1024 Mono 8 |
| Dynamikbereich | 56 dB |
| Signal-Rausch-Verhältnis (SNR) | 52.2 dB |
| Gain (Verstärkung) | 0 dB to 18 dB |
| Belichtungszeit | UltraShort exposure mode: 3 μs to 7 μs Standard exposure mode: 8 μs to 0.1 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 2 × 2 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), RS-232 × 1 |
| Stromversorgung | 9 VDC to 24 VDC |
| Leistungsaufnahme | Typ. 11.7 W @ 12 VDC (TEC enabled) |
| Objektivanschluss | C-mount |
| Abmessungen | 58 mm × 94 mm × 82 mm (2.3" × 3.7" × 3.2") |
| Gewicht | Approx. 750 g (1.7 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: –30 °C to 50 °C (–22 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10/11, 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS |

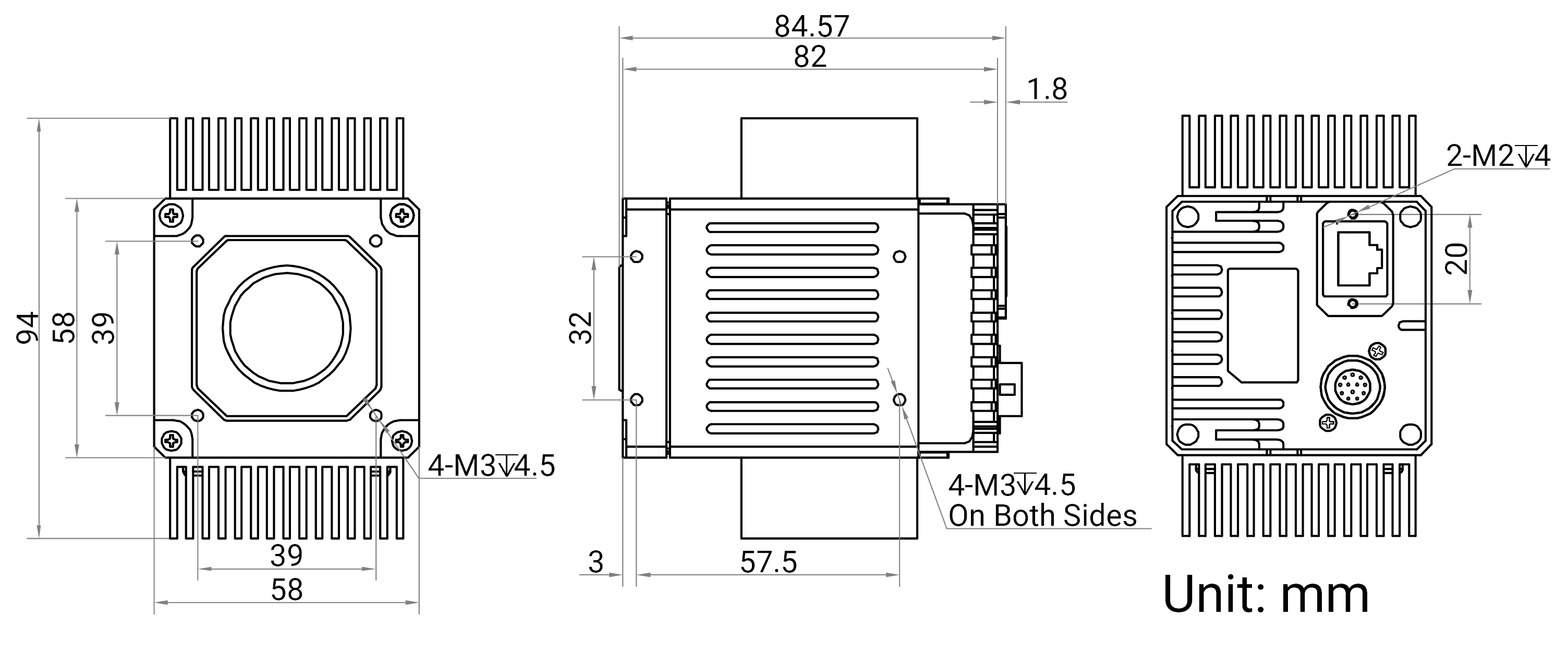

Maßzeichnung
