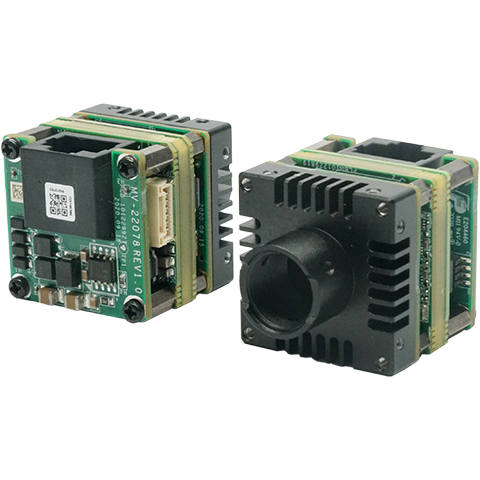

HikRobot Platinenkamera MV-CB060-10GM-S
- Auflösung:
- 6 MP
- Auflösung (H x B):
- 3072 × 2048
- Framerate:
- 19,1 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1/1.8"
- Sensortyp:
- Global Shutter, CMOS
- Objektivanschluss:
- S-Mount (M12)
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Platinenkamera MV-CB060-10GM-S ist eine kompakte 6 MP Monochromkamera auf Basis des Sony® IMX178-Sensors mit GigE-Schnittstelle. Sie liefert Monochrombilder in einer Auflösung von 3072 × 2048 bei bis zu 19,1 fps @3072 × 2048 mit kompakten Abmessungen von 29 mm × 29 mm × 30,2 mm (1,1" × 1,1" × 1,2") und unterstützt Power-over-Ethernet (PoE).
Die CB-Serie wurde speziell für Anwendungen mit hohen Anforderungen an Platzbedarf entwickelt und eignet sich für industrielle Bildverarbeitung, medizinische Systeme, Embedded-Systeme und 3D-Anwendungen.
Technische Daten
| Artikelnummer | MV-CB060-10GM-S |
|---|---|
| Typ | 6MP Board Level Camera, GigE,IMX178,Mono,M12-mout |
| Sensortyp | CMOS, rolling shutter |
| Sensor-Modell | Sony® IMX178 |
| Pixelgröße | 2.4 μm × 2.4 μm |
| Sensorgröße | 1/1.8" |
| Auflösung | 3072 × 2048 |
| Max. Bildrate | 19.1 fps @3072 × 2048 30.7 fps @3072 × 2048 (image compression mode enabled) |
| Dynamikbereich | 71.3 dB |
| Signal-Rausch-Verhältnis (SNR) | 41.3 dB |
| Gain (Verstärkung) | 0 dB to 24 dB |
| Belichtungszeit | 25 μs to 2.5 sec |
| Belichtungsmodus | Off/ Once/ Continuous exposure mode |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Supports 1 × 1, 2 × 2 |
| Decimation | Supports 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | Gigabit Ethernet, compatible with Fast Ethernet |
| Digital-I/O | 6-pin connector provides power and I/O, including non-isolated input × 1 (Line 0), non-isolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC to 24 VDC, supports PoE |
| Leistungsaufnahme | Typ. 2.3 W @ 12 VDC |
| Objektivanschluss | M12-mount |
| Abmessungen | 29 mm × 29 mm × 30.2 mm (1.1" × 1.1" × 1.2") |
| Gewicht | Approx. 45 g (0.1 lb.) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% to 80% RH, non-condensing |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows XP/7/10, 32/64-bit Linux and 64-bit MacOS |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |

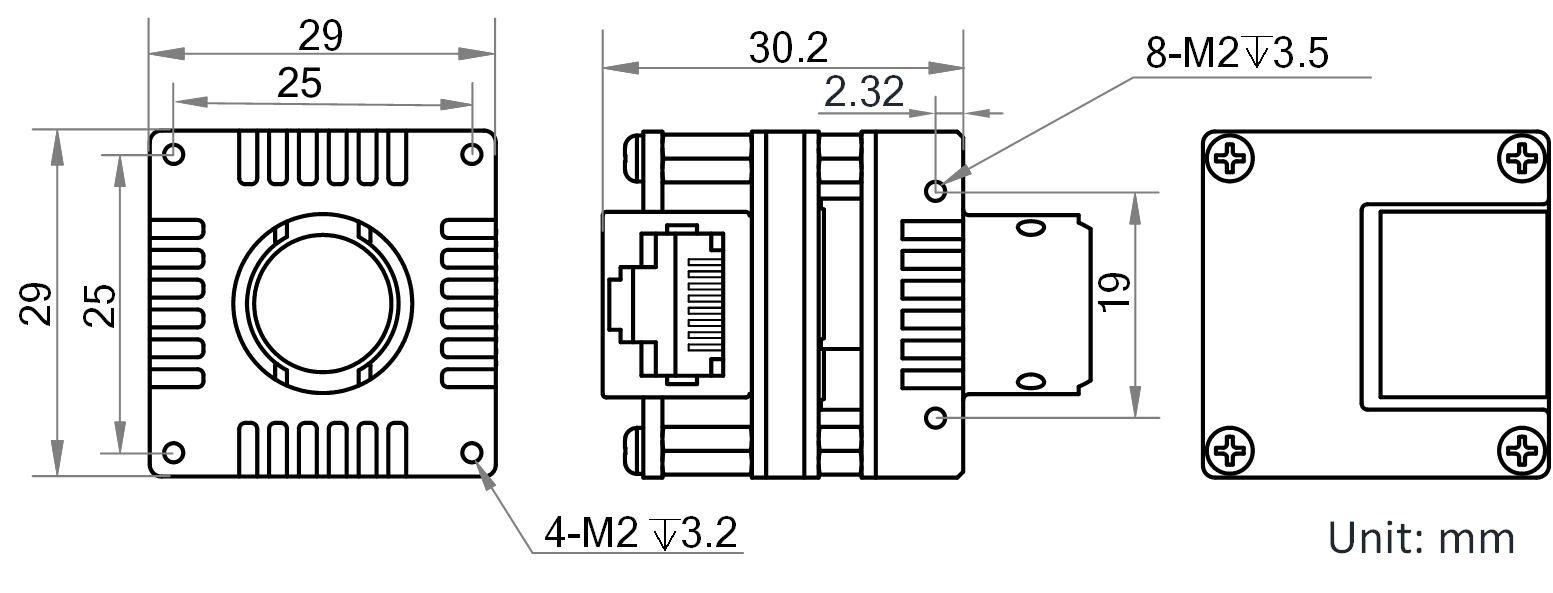

Maßzeichnung
