HikRobot Platinenkamera MV-CB120-10GM-S
- Auflösung:
- 12 MP
- Auflösung (H x B):
- 4024 × 3036
- Framerate:
- 9,7 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1/1.7"
- Sensortyp:
- Global Shutter, CMOS
- Objektivanschluss:
- C-mount or M12-mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Platinenkamera MV-CB120-10GM-S ist eine kompakte 12 MP Monochromkamera auf Basis des Sony® IMX226-Sensors mit GigE-Schnittstelle. Sie liefert Monochrombilder in einer Auflösung von 4024 × 3036 bei bis zu 9,7 fps @ 4024 × 3036 Mono 8 mit kompakten Abmessungen von 29 mm × 29 mm × 30,2 mm (1,1" × 1,1" × 1,2") und unterstützt Power-over-Ethernet (PoE).
Die CB-Serie wurde speziell für Anwendungen mit hohen Anforderungen an Platzbedarf entwickelt und eignet sich für industrielle Bildverarbeitung, medizinische Systeme, Embedded-Systeme und 3D-Anwendungen.
Technische Daten
| Artikelnummer | MV-CB120-10GM-S |
|---|---|
| Typ | 12MP Board Level Camera, GigE, IMX226, mono, M12-mount |
| Sensortyp | CMOS, rolling shutter |
| Sensor-Modell | Sony® IMX226 |
| Pixelgröße | 1.85 μm × 1.85 μm |
| Sensorgröße | 1/1.7" |
| Auflösung | 4024 × 3036 |
| Max. Bildrate | 9.7 fps @ 4024 × 3036 Mono 8 |
| Dynamikbereich | 70.5 dB |
| Signal-Rausch-Verhältnis (SNR) | 40.5 dB |
| Gain (Verstärkung) | 0 dB to 20 dB |
| Belichtungszeit | 34 μs to 2 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 6-pin connector provides power and I/O, including non-isolated input × 1 (Line 0), non-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC to 24 VDC, supports PoE |
| Leistungsaufnahme | Typ. 1.9 W @ 12 VDC |
| Objektivanschluss | C-mount or M12-mount |
| Abmessungen | 29 mm × 29 mm × 30.2 mm (1.1" × 1.1" × 1.2") |
| Gewicht | Approx. 45 g (0.1 lb.) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 80% RH (no condensation) |
| Software | MVS or third-party software meeting with GigE Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | RoHS |

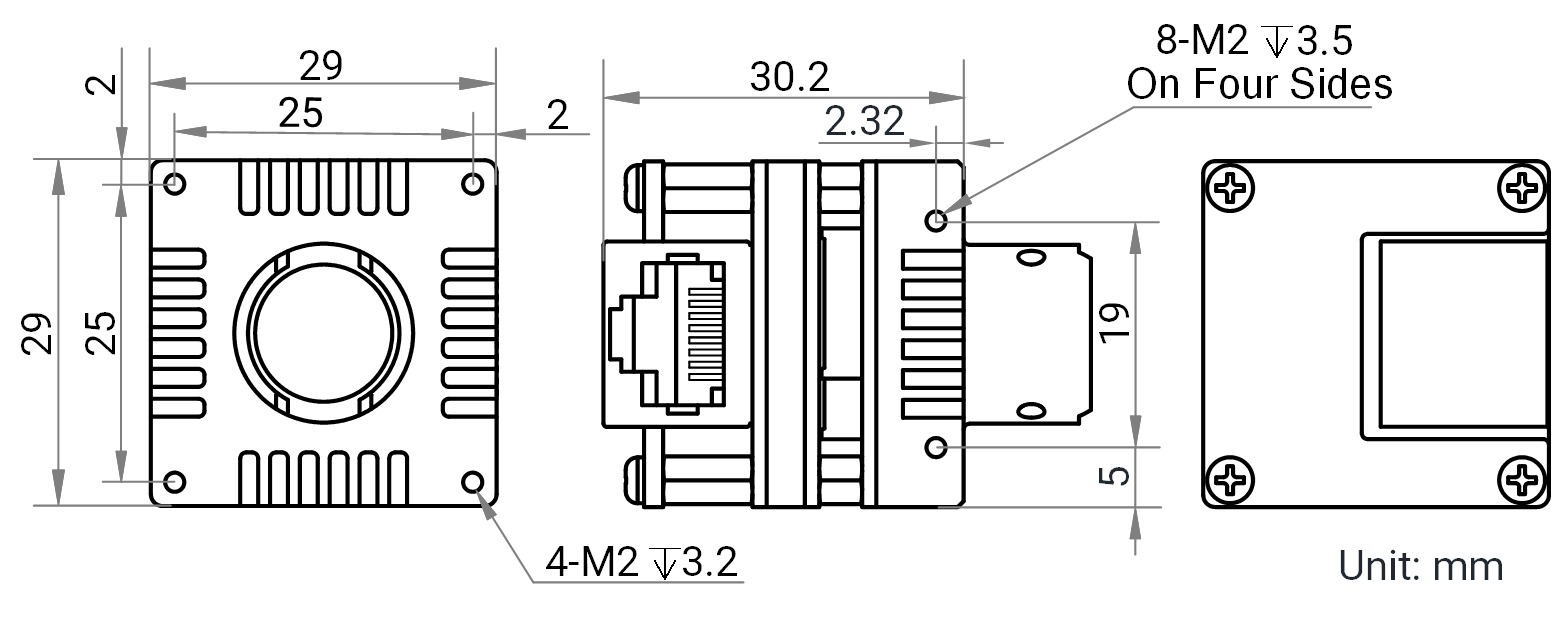

Maßzeichnung
