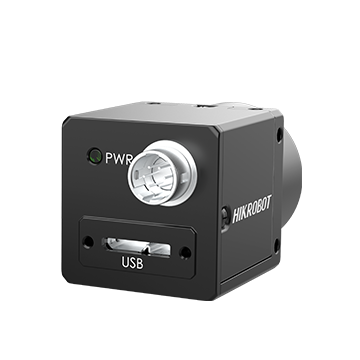

HikRobot Flächenkamera MV-CH050-10UM

Auflösung:: 5 MP
Auflösung (H x B):: 2448 × 2048
Framerate:: 74,1 fps
Schnittstelle:: USB 3.0
Farbe/Mono:: Mono
Sensorgröße:: 2/3"
Sensortyp:: Global Shutter, CMOS
Schutzklasse:: IP40
Objektivanschluss:: C-Mount

Der Hersteller hat für dieses Produkt die Auslaufphase (EoL-Preparation) angekündigt. Es ist aktuell noch regulär bestellbar; wir informieren Sie rechtzeitig, sobald ein Nachfolgeprodukt feststeht.

In Auslaufphase – aktuell noch bestellbar

Unsicher bei der Auswahl?

Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Beschreibung

Die HikRobot Flächenkamera MV-CH050-10UM ist eine hochauflösende 5 MP Mono-Industriekamera mit USB 3.0-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Technische Daten

Artikelnummer	MV-CH050-10UM
Typ	5MP Area Scan Camera, USB3, IMX250, Mono, V4
Sensortyp	CMOS, global shutter
Sensor-Modell	Sony® IMX250
Pixelgröße	3.45 μm × 3.45 μm
Sensorgröße	2/3"
Auflösung	2448 × 2048
Max. Bildrate	74.1 fps @2448 × 2048 Mono 8
Dynamikbereich	71 dB
Signal-Rausch-Verhältnis (SNR)	40 dB
Gain (Verstärkung)	0 dB to 24 dB
Belichtungszeit	UltraShort exposure mode: 1 μs to 14 μs Standard exposure mode: 15 μs to 10 sec
Mono/Farbe	Mono
Belichtungsmodus	Off/Once/Continuous exposure mode
Pixelformat	Mono 8/10/10Packed/12/12Packed
Binning	Supports 1 × 1, 2 × 2, 4 × 4
Decimation	Supports 1 × 1, 2 × 2
Bildspiegelung	Supports horizontal and vertical reverse image output
Schnittstelle	USB3.0, compatible with USB2.0
Digital-I/O	6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Stromversorgung	9 VDC to 24 VDC, supports USB3.0 power supply
Leistungsaufnahme	Typ. 3.3 W@5 VDC (USB3.0 provides power supply)
Objektivanschluss	C-mount
Abmessungen	29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
Gewicht	Approx. 80 g (0.2 lb.)
Schutzklasse	IP40 (under proper lens installation and wiring)
Temperatur	Working temperature: –10 °C to 50 °C (14 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Luftfeuchtigkeit	20% RH to 95% RH (no condensation)
Software	MVS or third-party software meeting with USB3 Vision Protocol
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
Kompatibilität	USB3 Vision, GenICam
Zertifizierung	CE, RoHS, KC

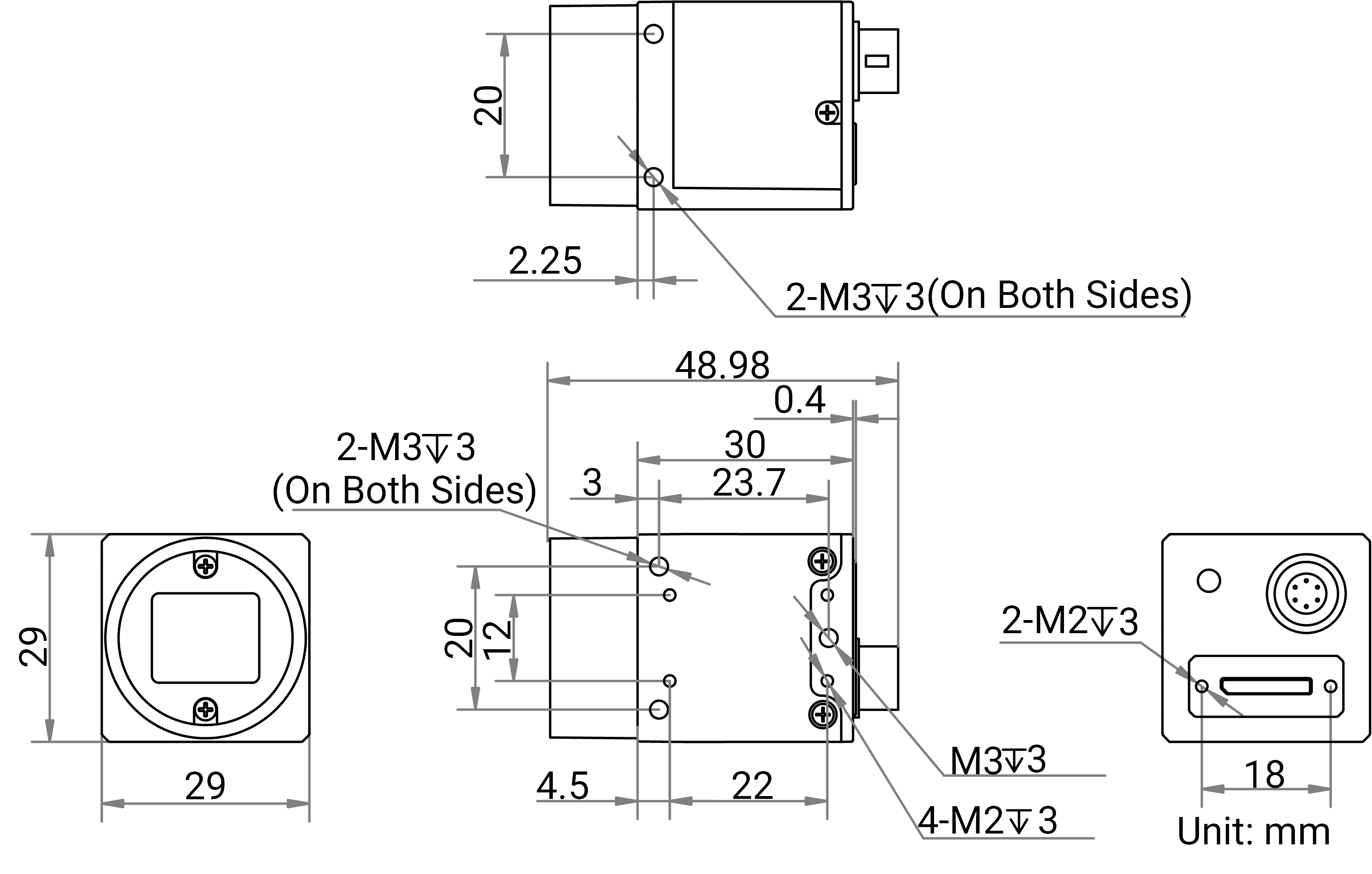

Maßzeichnung
