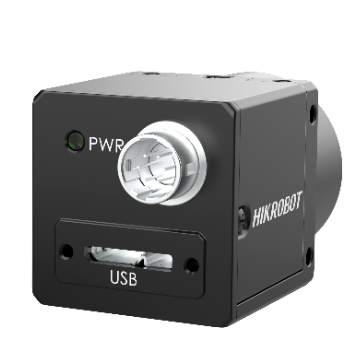

HikRobot Flächenkamera MV-CH120-10UM

Auflösung:: 12 MP
Auflösung (H x B):: 4096 × 3000
Framerate:: 30,5 fps
Schnittstelle:: USB 3.0
Farbe/Mono:: Mono
Sensorgröße:: 1.1”
Sensortyp:: Global Shutter, CMOS
Schutzklasse:: IP40
Objektivanschluss:: C-Mount

Der Hersteller hat für dieses Produkt die Auslaufphase (EoL-Preparation) angekündigt. Es ist aktuell noch regulär bestellbar; wir informieren Sie rechtzeitig, sobald ein Nachfolgeprodukt feststeht.

In Auslaufphase – aktuell noch bestellbar

Unsicher bei der Auswahl?

Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Beschreibung

Die HikRobot Flächenkamera MV-CH120-10UM ist eine hochauflösende 12 MP Mono-Industriekamera mit USB 3.0-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Technische Daten

Artikelnummer	MV-CH120-10UM
Typ	12MP Area Scan Camera, USB3, IMX304, Mono, V4
Sensortyp	CMOS, global shutter
Sensor-Modell	Sony® IMX304
Pixelgröße	3.45 μm × 3.45 μm
Sensorgröße	1.1”
Auflösung	4096 × 3000
Max. Bildrate	30.5 fps @ 4096 × 3000 Mono 8
Dynamikbereich	70.4 dB
Signal-Rausch-Verhältnis (SNR)	40.2 dB
Gain (Verstärkung)	0 dB to 24 dB
Belichtungszeit	UltraShort exposure mode: 2 μs to 14 μs Standard exposure mode: 15 μs to 10 sec
Belichtungsmodus	Off/Once/Continuous exposure mode
Mono/Farbe	Mono
Pixelformat	Mono 8/10/10Packed/12/12Packed
Binning	Supports 1 × 1, 2 × 2, 4 × 4
Decimation	Supports 1 × 1, 2 × 2, 4 × 4
Bildspiegelung	Supports horizontal and vertical reverse image output
Schnittstelle	USB 3.0, compatible with USB 2.0
Digital-I/O	6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2).
Stromversorgung	9 VDC to 24 VDC, supports USB 3.0 power supply
Leistungsaufnahme	Typ. 2.9 W @ 5 VDC (USB3.0 provides power supply)
Objektivanschluss	C-mount
Abmessungen	29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
Gewicht	Approx. 80 g (0.2 lb.)
Schutzklasse	IP40 (under proper lens installation and wiring)
Temperatur	Working temperature: –10 °C to 50 °C (14 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Luftfeuchtigkeit	20% RH to 95% RH (no condensation)
Software	MVS or third-party software meeting with USB 3.0 Vision Protocol
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
Kompatibilität	USB3 Vision, GenlCam
Zertifizierung	CE, RoHS, KC

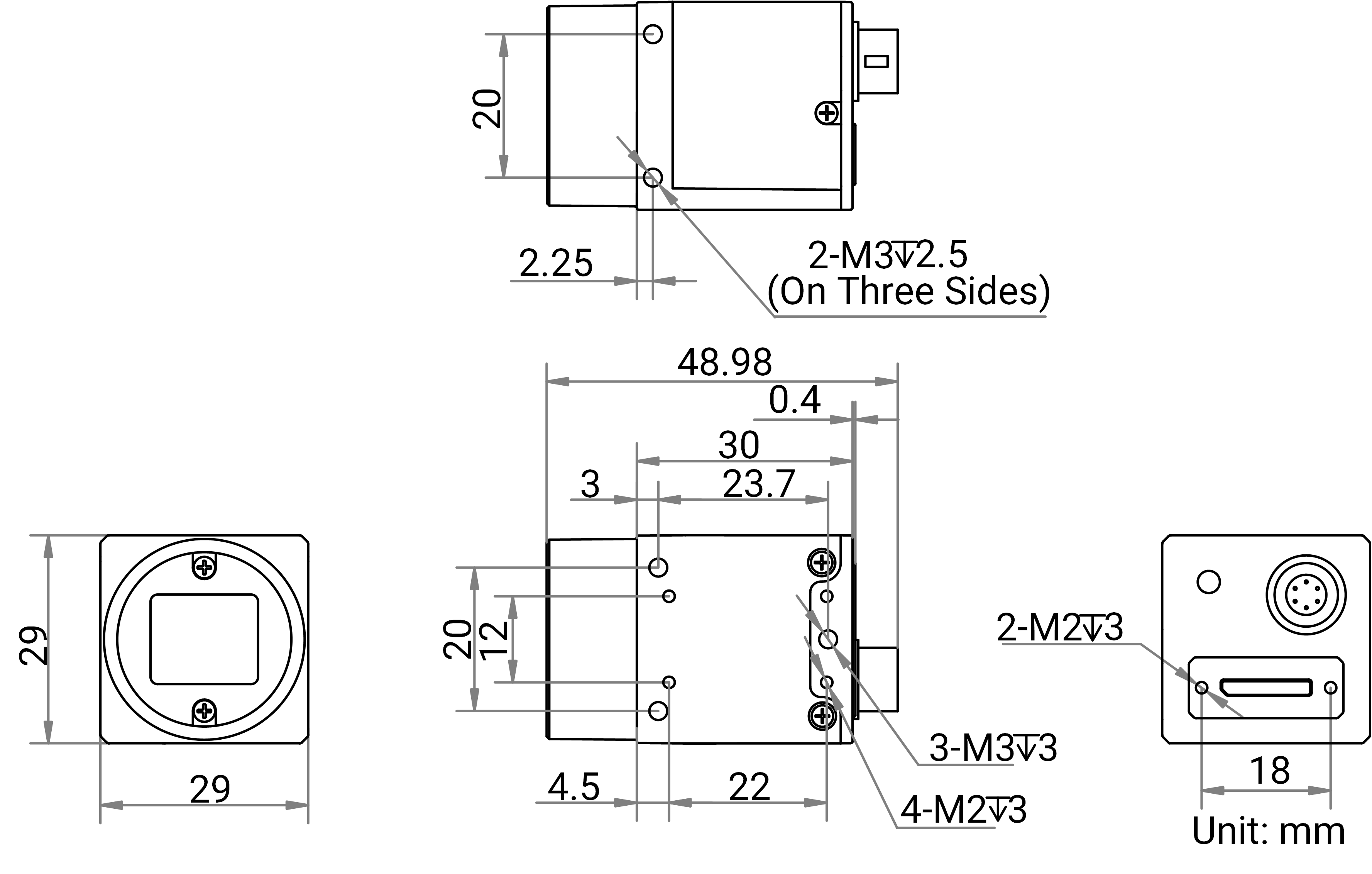

Maßzeichnung
