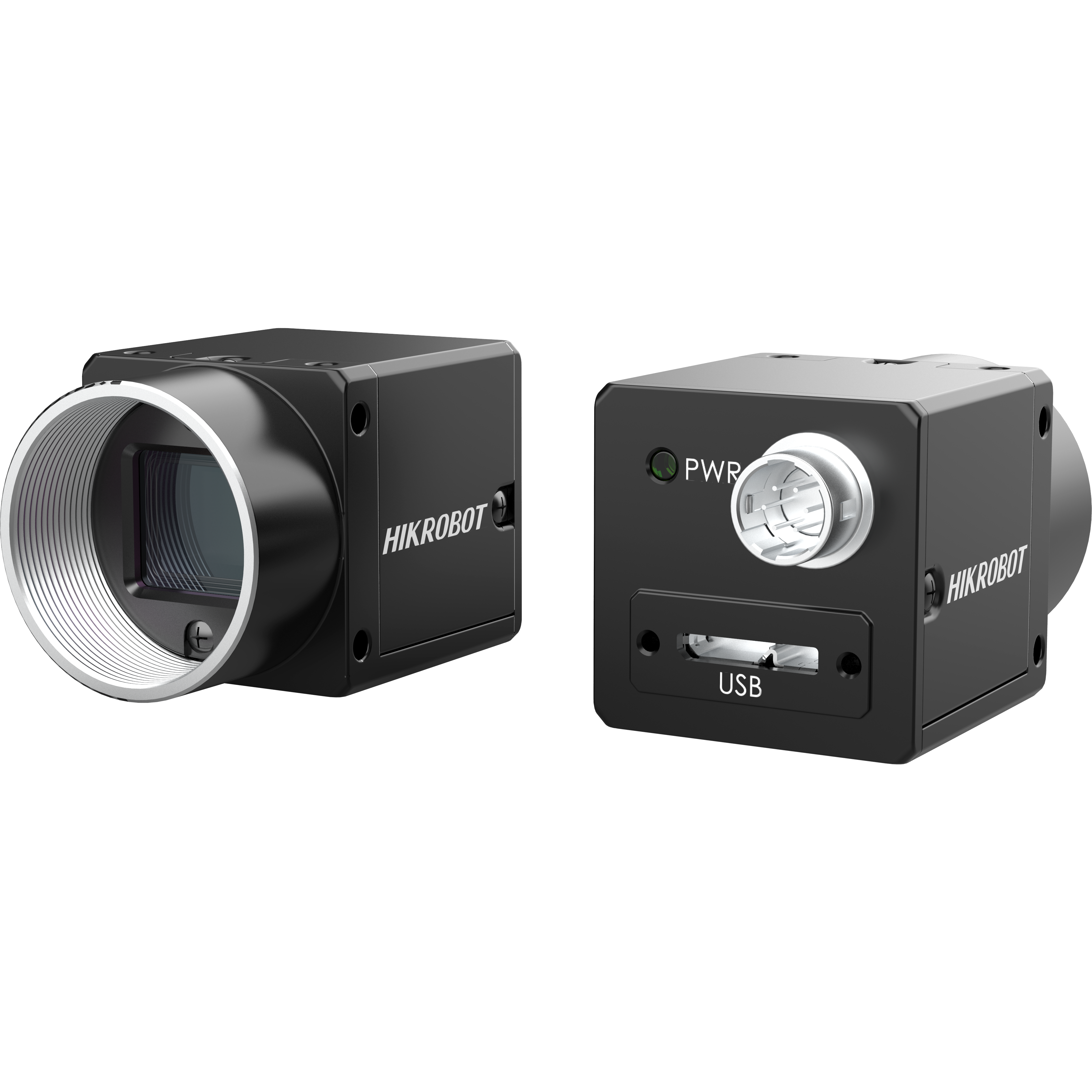

HikRobot Flächenkamera MV-CH120-10UM(TK)
- Auflösung:
- 12 MP
- Auflösung (H x B):
- 4096 × 3000
- Framerate:
- 23,1 fps
- Schnittstelle:
- USB 3.0
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1.1”
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP30
- Objektivanschluss:
- C-Mount
In Auslaufphase – aktuell noch bestellbar
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CH120-10UM(TK) ist eine hochauflösende 12 MP Mono-Industriekamera mit USB 3.0-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
Hauptmerkmale
- Unterstützt LSC, Sequencer, passive transmission, Super Bayer, Super Palette, etc.
- Compact design with mounting holes on panels for flexible mounting from 4 sides.
- Unterstützt hardware trigger, software trigger, free run, etc.
- Compatible with USB3 Vision Protocol, GenlCam Standard, and the third-party software based on these protocol and standard.
Technische Daten
| Artikelnummer | MV-CH120-10UM |
|---|---|
| Product name | 12 MP 1.1" CMOS USB3.0 Area Scan Camera |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | Sony® IMX304 |
| Pixelgröße | 3.45 μm × 3.45 μm |
| Sensorgröße | 1.1” |
| Auflösung | 4096 × 3000 |
| Max. Bildrate | 23.1 fps @4096 × 3000 |
| Dynamikbereich | 72.2 dB |
| Signal-Rausch-Verhältnis (SNR) | 40.2 dB |
| Gain (Verstärkung) | 0 dB to 20 dB |
| Belichtungszeit | UltraShort exposure mode: 1 μs to 14 μs<br/>Standard exposure mode: 15 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10p/12/12p |
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Bildpuffer | 128 MB |
| Schnittstelle | USB3.0, compatible with USB2.0, 128 GB Onboard Memory |
| Digital-I/O | 6-pin Hirose connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1(Line 1), and bi-directional non-isolated I/O × 1 (Line 2) |
| Stromversorgung | 12 VDC, supports USB3.0 power supply |
| Leistungsaufnahme | Typ. 3.5 W@5 VDC (USB3.0 provides power supply) |
| Objektivanschluss | C-Mount |
| Abmessungen | 44 mm × 29 mm × 59 mm (1.7" × 1.1" × 2.3") |
| Gewicht | Approx. 100 g (0.2 lb.) |
| Schutzklasse | IP30 (under proper lens installation and wiring) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F)<br/>Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% to 80% RH, non-condensing |
| Software | MVS or third-party software meeting with USB 3.0 Vision Protocol |
| Betriebssystem | 32/64-bit Windows XP/7/10, 32/64-bit Linux and 64-bit MacOS |
| Kompatibilität | USB 3.0 Vision, GenlCam |
| Zertifizierung | CE, RoHS, KC |
