HikRobot Flächenkamera MV-CH120-60UC V5

Auflösung:: 12 MP
Auflösung (H x B):: 4096 × 3000
Framerate:: 31,3 fps
Schnittstelle:: USB 3.0
Farbe/Mono:: Farbe
Sensorgröße:: 1.1"
Sensortyp:: Global Shutter, CMOS
Schutzklasse:: IP40
Objektivanschluss:: C-Mount

Der Hersteller hat für dieses Produkt die Auslaufphase (EoL-Preparation) angekündigt. Es ist aktuell noch regulär bestellbar; wir informieren Sie rechtzeitig, sobald ein Nachfolgeprodukt feststeht.

In Auslaufphase – aktuell noch bestellbar

Unsicher bei der Auswahl?

Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Beschreibung

Die HikRobot Flächenkamera MV-CH120-60UC V5 ist eine hochauflösende 12 MP Farb-Industriekamera mit USB 3.0-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Technische Daten

Artikelnummer	MV-CH120-60UC
Typ	12MP Area Scan Camera, V5, Color
Sensortyp	CMOS, global shutter
Sensor-Modell	Stacked BSI
Pixelgröße	3.45 μm × 3.45 μm
Sensorgröße	1.1"
Auflösung	4096 × 3000
Max. Bildrate	31.3 fps @ 4096 × 3000 Bayer GB 8
Dynamikbereich	67.2 dB
Signal-Rausch-Verhältnis (SNR)	44.1 dB
Gain (Verstärkung)	0 dB to 24 dB
Belichtungszeit	20 μs to 10 sec
Belichtungsmodus	Global Shutter, Off/Once/Continuous exposure mode, supports TriggerWidth
Mono/Farbe	Color
Pixelformat	Mono 8/10/12 Bayer GB 8/10/10Packed/12/12Packed YUV422Packed, YUV422_YUYV_Packed RGB 8, BGR 8
Binning	Supports 1 × 1, 2 × 2, 4 × 4
Decimation	Supports 1 × 1, 2 × 2, 4 × 4
Bildspiegelung	Supports horizontal and vertical reverse image output
Schnittstelle	USB 3.0, compatible with USB 2.0
Digital-I/O	6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2).
Stromversorgung	9 VDC to 24 VDC, supports USB power supply
Leistungsaufnahme	Typ. 2 W @ 5 VDC (USB 3.0 provides power supply)
Objektivanschluss	C-mount
Abmessungen	29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
Gewicht	Approx. 80 g (0.2 lb.)
Schutzklasse	IP40 (under proper lens installation and wiring)
Temperatur	Working temperature: –10 °C to 50 °C (–14 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Luftfeuchtigkeit	20% RH to 95% RH (no condensation)
Software	MVS or third-party software meeting with USB 3.0 Vision Protocol
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
Kompatibilität	USB3 Vision, GenlCam
Zertifizierung	CE, RoHS, KC

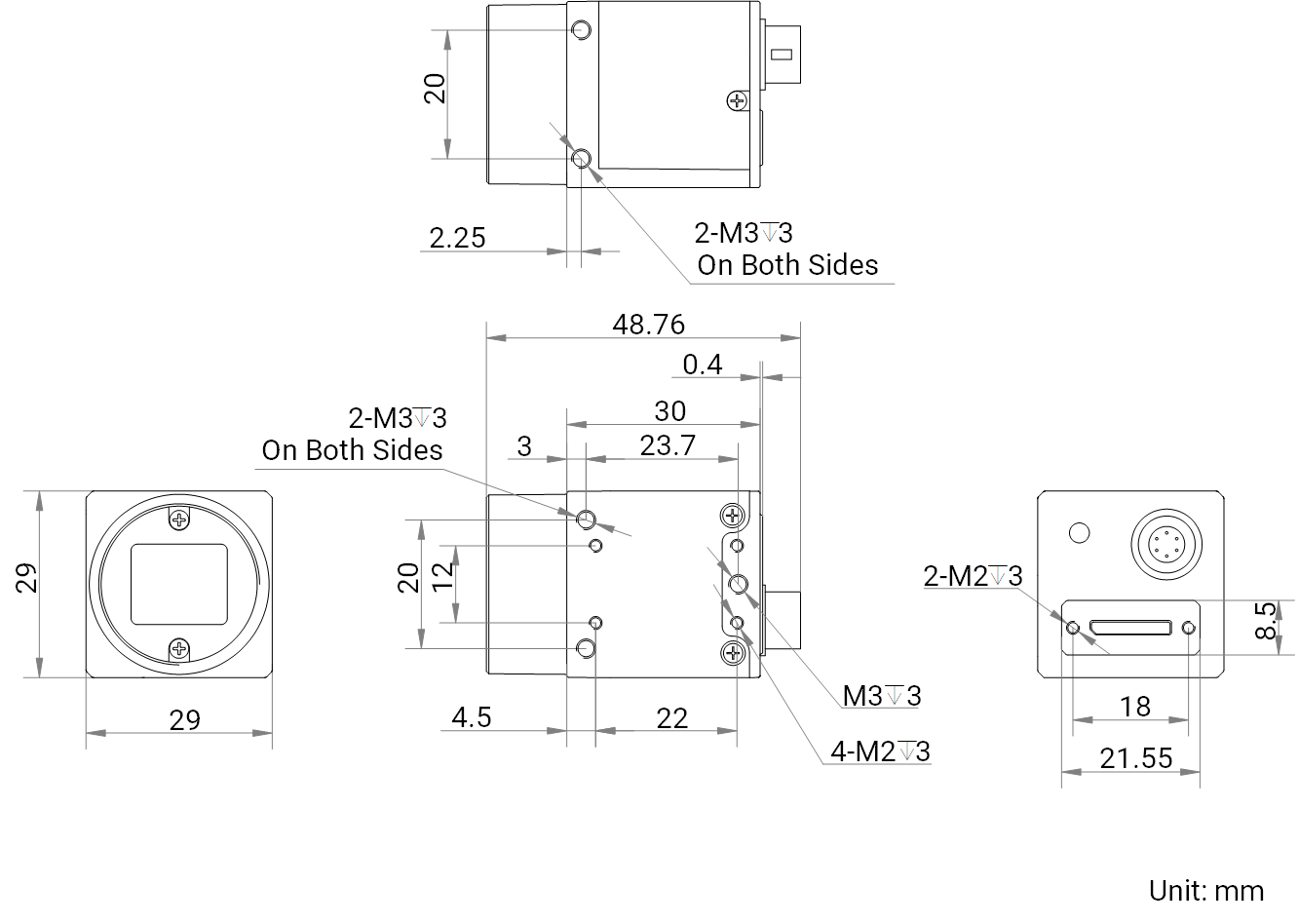

Maßzeichnung

Dokumente

Datenblatt HikRobot Flächenkamera MV-CH120-60UC V5
Datenblatt · DE · 564 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH120-60UC V5
Technische Zeichnung · DE · 6505 KB
Herunterladen
Software / Firmware V4.5.5 HikRobot Flächenkamera MV-CH120-60UC V5
Software / Firmware · DE · 3383 KB
Herunterladen
Handbuch HikRobot Flächenkamera MV-CH120-60UC V5
Handbuch · DE · 3739 KB
Herunterladen
