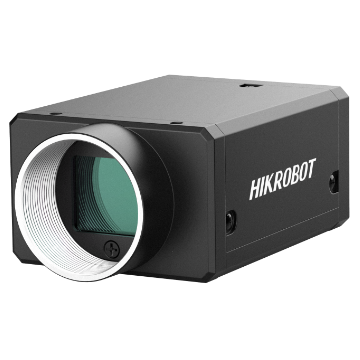

HikRobot Flächenkamera MV-CH250-60UM
- Auflösung:
- 25 MP
- Auflösung (H x B):
- 5120 × 5120
- Framerate:
- 14,8 fps
- Schnittstelle:
- USB 3.0
- Farbe/Mono:
- Mono
- Sensorgröße:
- 12.6 mm × 12.6 mm
- Sensortyp:
- Rolling Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CH250-60UM ist eine hochauflösende 25 MP Mono-Industriekamera mit USB 3.0-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
Technische Daten
| Artikelnummer | MV-CH250-60UM |
|---|---|
| Typ | 25MP Area Scan Camera, USB3, Mono |
| Sensortyp | CMOS, rolling shutter |
| Sensor-Modell | Stacked BSI |
| Pixelgröße | 2.5 μm × 2.5 μm |
| Sensorgröße | 12.6 mm × 12.6 mm |
| Auflösung | 5120 × 5120 |
| Max. Bildrate | 14.8 fps @ 5120 × 5120 Mono 8 |
| Dynamikbereich | 69.3 dB |
| Signal-Rausch-Verhältnis (SNR) | 39.9 dB |
| Gain (Verstärkung) | 0 dB to 24 dB |
| Belichtungszeit | 58 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode, support Global Reset and Trigger Rolling. |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | USB3.0, compatible with USB2.0 |
| Digital-I/O | 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1(Line 1), bi-directional non-isolated I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC to 24 VDC, supports USB power supply |
| Leistungsaufnahme | Typ. 5.5 W @ 5 VDC (USB3.0 provides power supply) |
| Objektivanschluss | C-mount |
| Abmessungen | 29 mm × 44 mm × 59 mm (1.1" × 1.7" × 2.3") |
| Gewicht | Approx. 103.8 g (0.2 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: –10 °C to 50 °C (14 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or third-party software meeting with USB3.0 Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux |
| Kompatibilität | USB3 Vision, GenlCam |
| Zertifizierung | CE, RoHS, KC |

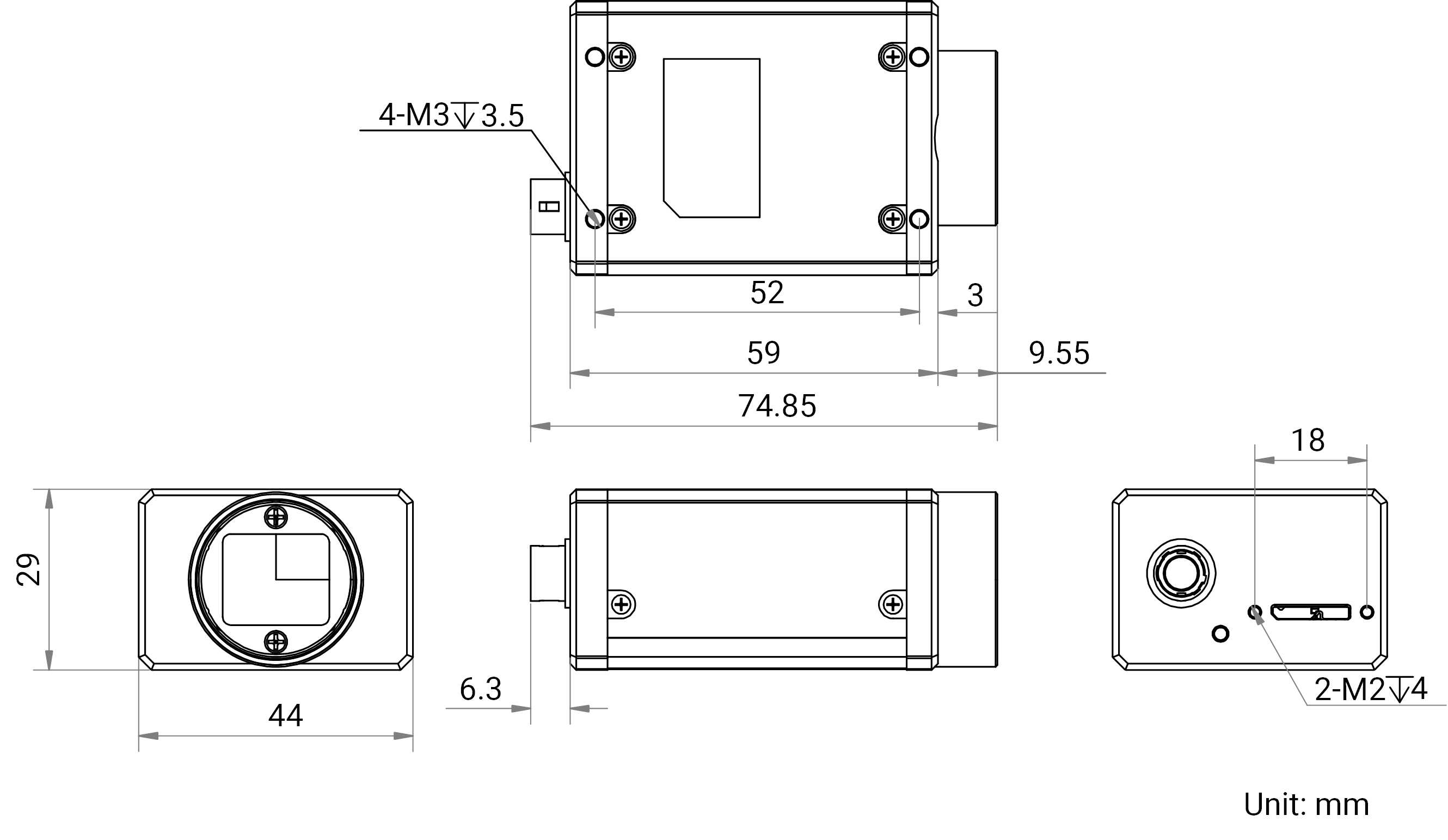

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Flächenkamera MV-CH250-60UM
Datenblatt · DE · 501 KB
- Herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH250-60UM
Technische Zeichnung · DE · 1128 KB
- Herunterladen
Software / Firmware V2.2.8 HikRobot Flächenkamera MV-CH250-60UM
Software / Firmware · DE · 2052 KB
- Herunterladen
Handbuch HikRobot Flächenkamera MV-CH250-60UM
Handbuch · DE · 3739 KB
