HikRobot Flächenkamera MV-CH250-90UC V4
- Auflösung:
- 25 MP
- Auflösung (H x B):
- 5120 × 5120
- Framerate:
- 14 fps
- Schnittstelle:
- USB 3.0
- Farbe/Mono:
- Farbe
- Sensorgröße:
- 1.1"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP30
- Objektivanschluss:
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CH250-90UC V4 ist eine hochauflösende 25 MP Farb-Industriekamera mit USB 3.0-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
Technische Daten
| Artikelnummer | MV-CH250-90UC |
|---|---|
| Typ | 25MP Area Scan Camera, USB3, GMAX0505, Color, V4 |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | Gpixel GMAX0505 |
| Pixelgröße | 2.5 μm × 2.5 μm |
| Sensorgröße | 1.1" |
| Auflösung | 5120 × 5120 |
| Max. Bildrate | 14 fps @5120 × 5120 Bayer BG 8 |
| Dynamikbereich | 65 dB |
| Signal-Rausch-Verhältnis (SNR) | 36 dB |
| Gain (Verstärkung) | Supports 2.0 ×, 2.5 ×, 3.0 ×, 3.5 ×, 4.0 ×, 4.5 ×, 5.0 × |
| Belichtungszeit | 12 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Mono/Farbe | Color |
| Pixelformat | Mono 8/10/12, Bayer BG 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8 |
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | USB3.0, compatible with USB2.0 |
| Digital-I/O | 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2). |
| Stromversorgung | 12 VDC to 24 VDC, supports USB3.0 power supply |
| Leistungsaufnahme | Typ. 3.6 W@5 VDC (USB3.0 provides power supply) |
| Objektivanschluss | C-mount |
| Abmessungen | 29 mm × 44 mm × 59 mm (1.1" × 1.7" × 2.3") |
| Gewicht | Approx. 100 g (0.2 lb.) |
| Schutzklasse | IP30 (under proper lens installation and wiring) |
| Temperatur | Working temperature: -10 °C to 50 °C (14 °F to 122 °F) Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% to 95% RH, non-condensing |
| Software | MVS or third-party software meeting with USB3 Vision Protocol |
| Betriebssystem | 32/64-bit Windows XP/7/10, 32/64-bit Linux and 64-bit MacOS |
| Kompatibilität | USB3 Vision, GenICam |
| Zertifizierung | CE, RoHS, KC |

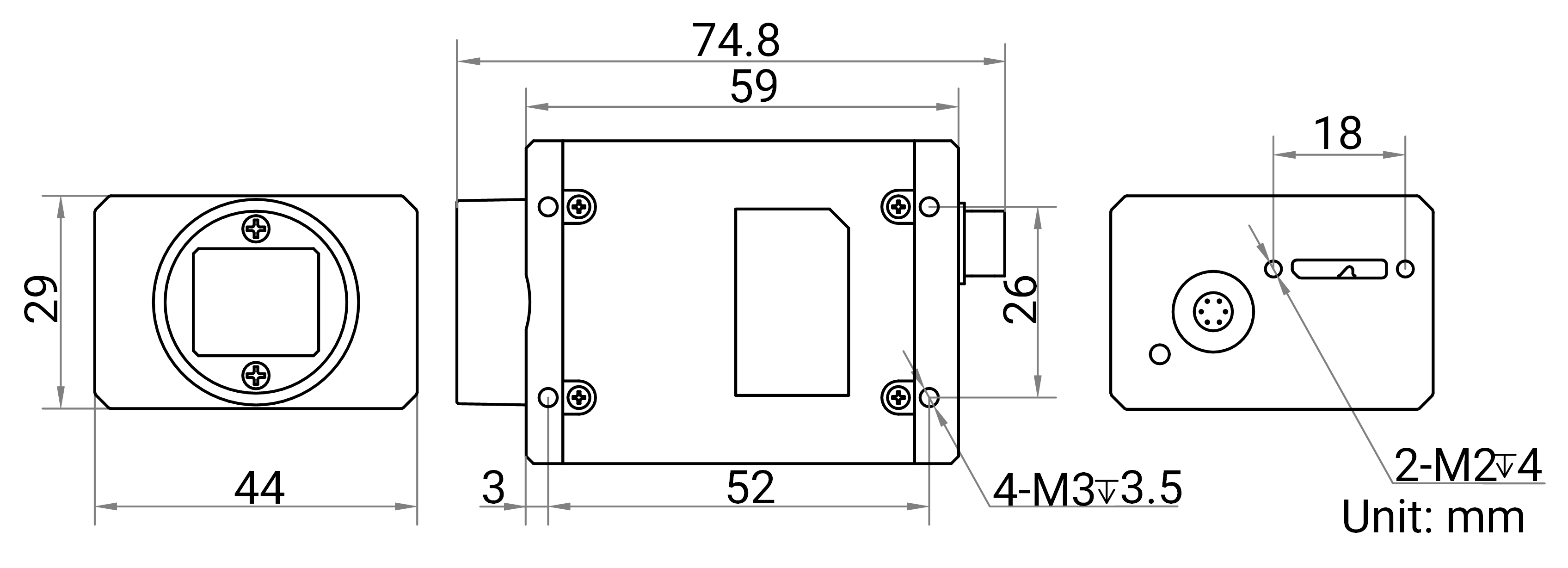

Maßzeichnung
