Hikrobot

Hikrobot Flächenkamera MV-CS050-60UC

Auflösung:: 5 MP
Auflösung (H x B):: 2448 × 2048
Framerate:: 60 fps
Schnittstelle:: USB 3.0
Farbe/Mono:: Farbe
Sensorgröße:: 2/3"
Sensortyp:: Global Shutter, CMOS
Schutzklasse:: IP40
Objektivanschluss:: C-Mount

Der Hersteller hat für dieses Produkt die Auslaufphase (EoL-Preparation) angekündigt. Es ist aktuell noch regulär bestellbar; wir informieren Sie rechtzeitig, sobald ein Nachfolgeprodukt feststeht.

In Auslaufphase – aktuell noch bestellbar

Unsicher bei der Auswahl?

Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Beschreibung

Die HikRobot Flächenkamera MV-CS050-60UC ist eine leistungsstarke 5 MP Farbkamera der CS-Serie mit USB 3.0-Schnittstelle. Sie basiert auf dem Stacked BSI CMOS-Sensor (Global Shutter) und liefert bei einer Auflösung von 2448 × 2048 eine maximale Bildrate von 60 fps @2448 × 2048 Bayer GR 8. Die CS-Serie der zweiten Generation überzeugt durch optimiertes Wärmemanagement, vierseitige Montagemöglichkeiten und integrierte Bildverarbeitungsalgorithmen für anspruchsvolle industrielle Bildverarbeitungsanwendungen.

Technische Spezifikationen

- Sensor: CMOS, Global Shutter

- Sensormodell: Stacked BSI

- Auflösung: 2448 × 2048

- Max. Bildrate: 60 fps @2448 × 2048 Bayer GR 8

- Schnittstelle: USB 3.0

- Bildtyp: Farb

Die MV-CS050-60UC ist kompatibel mit dem USB 3.0-Standard und der GenICam-Spezifikation. Sie unterstützt gängige Bildverarbeitungssoftware wie MVS sowie Drittanbieter-Tools. Dank ihrer kompakten Abmessungen und robusten Bauweise eignet sie sich ideal für Qualitätsprüfung, Messtechnik und weitere Anwendungen der maschinellen Bildverarbeitung.

Technische Daten

Artikelnummer	MV-CS050-60UC
Typ	5MP Area Scan Camera, USB3.0, 2nd Gen., Color
Sensortyp	CMOS, global shutter
Sensor-Modell	Stacked BSI
Pixelgröße	3.45 μm × 3.45 μm
Auflösung	2448 × 2048
Sensorgröße	2/3"
Max. Bildrate	60 fps @2448 × 2048 Bayer GR 8
Signal-Rausch-Verhältnis (SNR)	42.4 dB
Dynamikbereich	73.9 dB
Gain (Verstärkung)	0 dB to 24 dB
Belichtungszeit	5 μs to 10 sec
Belichtungsmodus	Off/Once/Continuous exposure mode
Mono/Farbe	Color
Pixelformat	Mono 8/10/12, Bayer GR 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8
Binning	Supports 1 × 1, 2 × 2, 4 × 4
Decimation	Supports 1 × 1, 2 × 2, 4 × 4
Bildspiegelung	Supports horizontal and vertical reverse image output
Schnittstelle	USB3.0, compatible with USB2.0
Digital-I/O	6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Stromversorgung	9 VDC to 24 VDC, supports USB3.0 power supply
Leistungsaufnahme	Typ. 1.8 W@5 VDC (USB3.0 provides power supply)
Objektivanschluss	C-mount
Abmessungen	29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
Gewicht	Approx. 80 g (0.2 lb.)
Schutzklasse	IP40 (under proper lens installation and wiring)
Temperatur	Working temperature: -30 °C to 60 °C (-22 °F to 140 °F) Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F)
Luftfeuchtigkeit	20% to 95% RH, non-condensing
Software	MVS or third-party software meeting with USB3.0 Vision Protocol
Betriebssystem	32/64-bit Windows XP/7/10, 64-bit Windows 11, 32/64-bit Linux and 64-bit MacOS
Kompatibilität	USB3 Vision, GenlCam
Zertifizierung	CE, RoHS, KC

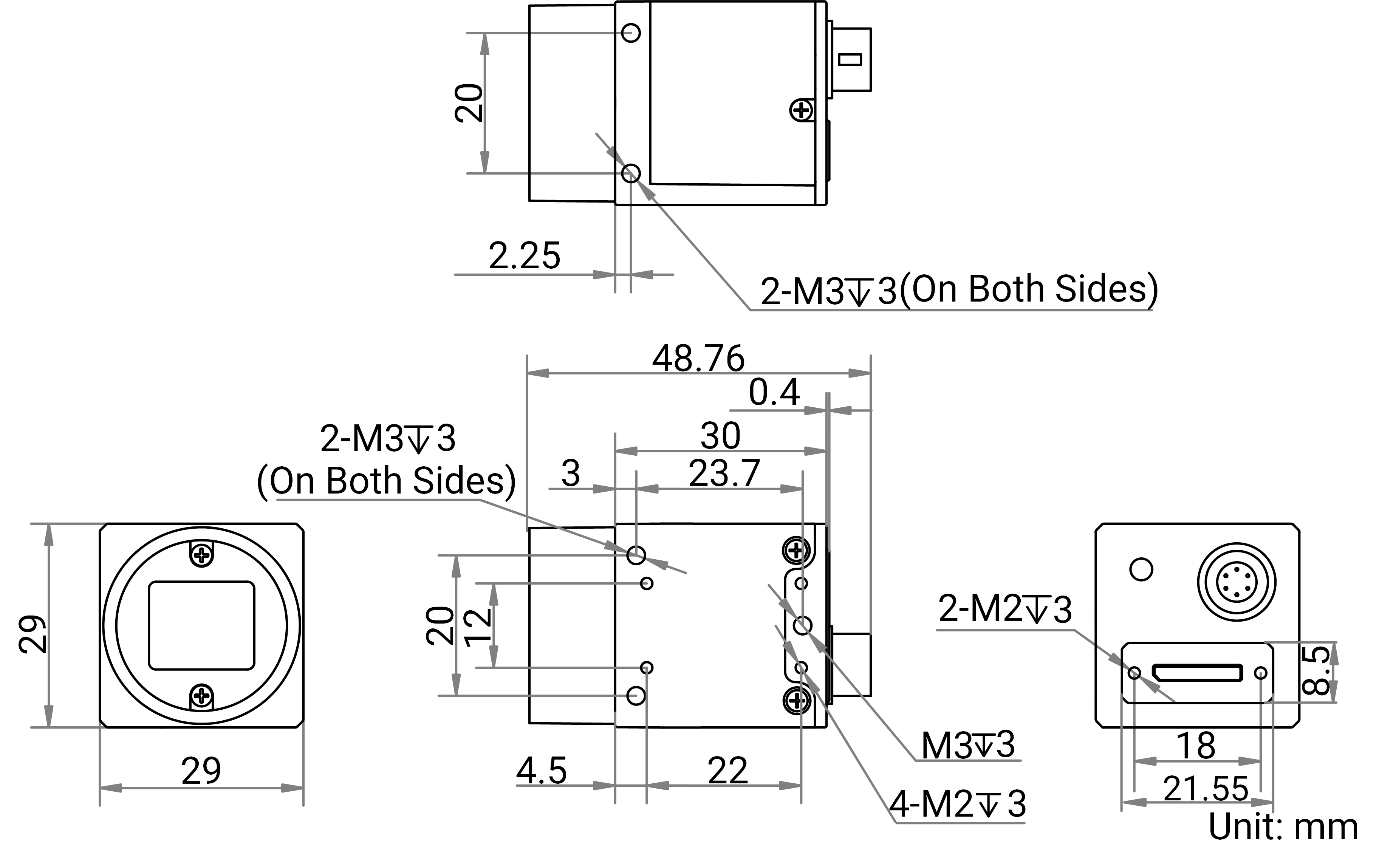

Maßzeichnung

Dokumente

Datenblatt Hikrobot Flächenkamera MV-CS050-60UC
Datenblatt · DE · 542 KB
Datenblatt herunterladen
Technische Zeichnung Hikrobot Flächenkamera MV-CS050-60UC
Technische Zeichnung · DE · 22576 KB
Herunterladen
Software / Firmware V2.2.1 Hikrobot Flächenkamera MV-CS050-60UC
Software / Firmware · DE · 1141 KB
Herunterladen
Handbuch Hikrobot Flächenkamera MV-CS050-60UC
Handbuch · DE · 3739 KB
Herunterladen
