Hikrobot
Hikrobot Flächenkamera MV-CS050-60UC V5
- Auflösung:
- 5 MP
- Auflösung (H x B):
- 2448 × 2048
- Framerate:
- 60 fps
- Schnittstelle:
- USB 3.0
- Farbe/Mono:
- Farbe
- Sensorgröße:
- 2/3"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- C-Mount
In Auslaufphase – aktuell noch bestellbar
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CS050-60UC V5 ist eine leistungsstarke 5 MP Farbkamera der CS-Serie mit USB 3.0-Schnittstelle. Sie basiert auf dem Stacked BSI CMOS-Sensor (Global Shutter) und liefert bei einer Auflösung von 2448 × 2048 eine maximale Bildrate von 60 fps @ 2448 × 2048 Mono 8 60 fps @ 2448 × 2048 Bayer GR 8. Die CS-Serie der zweiten Generation überzeugt durch optimiertes Wärmemanagement, vierseitige Montagemöglichkeiten und integrierte Bildverarbeitungsalgorithmen für anspruchsvolle industrielle Bildverarbeitungsanwendungen.
Technische Spezifikationen
- Sensor: CMOS, Global Shutter
- Sensormodell: Stacked BSI
- Auflösung: 2448 × 2048
- Max. Bildrate: 60 fps @ 2448 × 2048 Mono 8 60 fps @ 2448 × 2048 Bayer GR 8
- Schnittstelle: USB 3.0
- Bildtyp: Farb
Die MV-CS050-60UC V5 ist kompatibel mit dem USB 3.0-Standard und der GenICam-Spezifikation. Sie unterstützt gängige Bildverarbeitungssoftware wie MVS sowie Drittanbieter-Tools. Dank ihrer kompakten Abmessungen und robusten Bauweise eignet sie sich ideal für Qualitätsprüfung, Messtechnik und weitere Anwendungen der maschinellen Bildverarbeitung.
Technische Daten
| Artikelnummer | MV-CS050-60UC |
|---|---|
| Typ | 5MP Area Scan Camera, USB3.0, Color |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | Stacked BSI |
| Pixelgröße | 3.45 μm × 3.45 μm |
| Sensorgröße | 2/3" |
| Auflösung | 2448 × 2048 |
| Max. Bildrate | 60 fps @ 2448 × 2048 Mono 8 60 fps @ 2448 × 2048 Bayer GR 8 |
| Dynamikbereich | 73.9 dB |
| Signal-Rausch-Verhältnis (SNR) | 42.4 dB |
| Gain (Verstärkung) | High full well capacity: 0 dB to 12.8 dB High sensitivity: 0 dB to 24 dB |
| Belichtungszeit | High full well capacity: 30 μs to 10 sec High sensitivity: 5 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Mono/Farbe | Mono Color |
| Pixelformat | Mono 8/10/10Packed/12/12Packed Mono 8, Bayer GR 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8 |
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | USB 3.0, compatible with USB 2.0 |
| Digital-I/O | 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC to 24 VDC, supports USB 3.0 power supply |
| Leistungsaufnahme | Typ. 1.5 W @ 5 VDC (USB 3.0 provides power supply) |
| Objektivanschluss | C-mount |
| Abmessungen | 29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2") |
| Gewicht | Approx. 80 g (0.2 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: –30 °C to 60 °C (–22 °F to 140 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or third-party software meeting with USB3 Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10/11, and 32/64-bit Linux |
| Kompatibilität | USB3 Vision, GenlCam |
| Zertifizierung | CE, RoHS, KC |

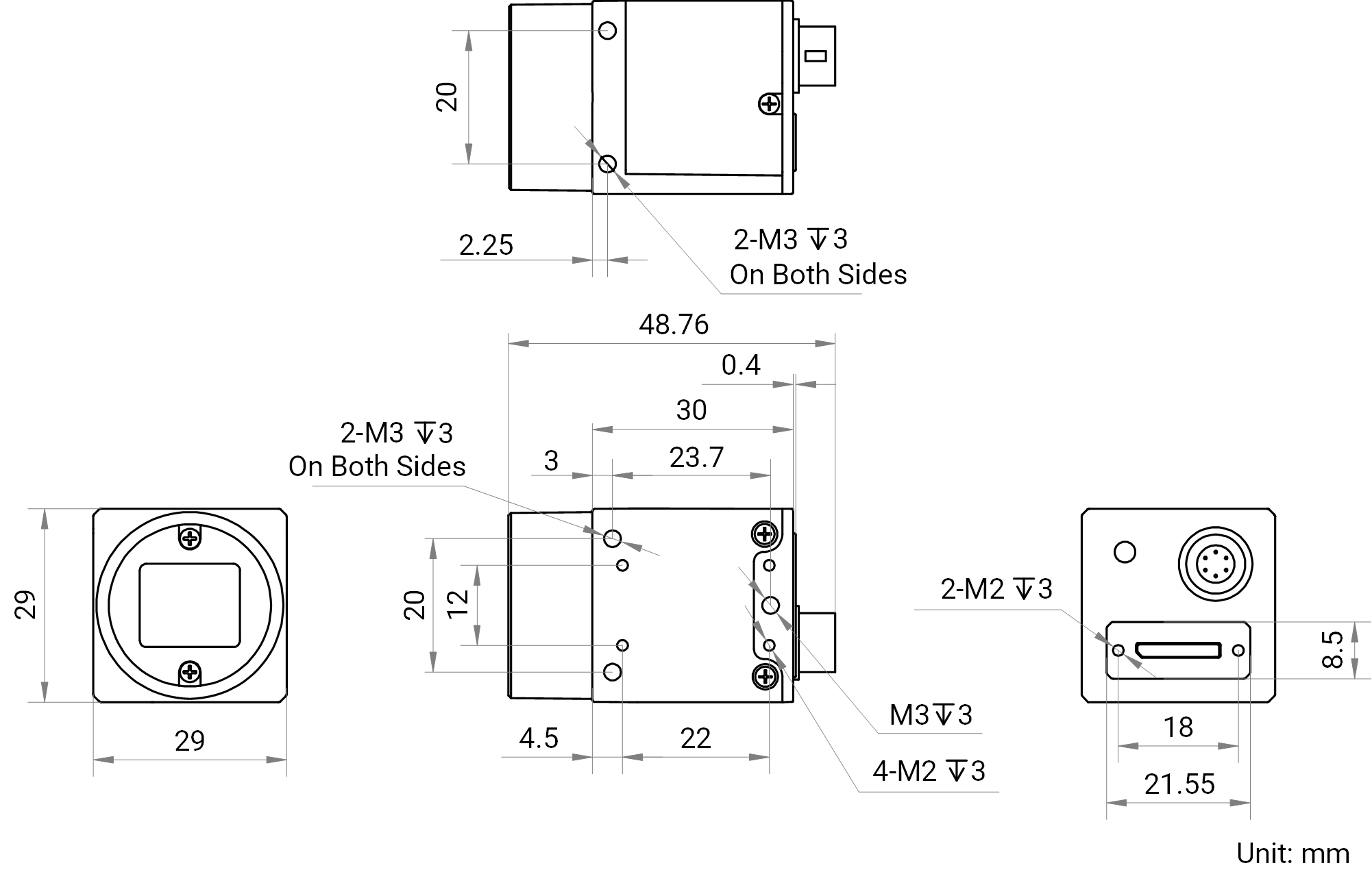

Maßzeichnung
