Hikrobot

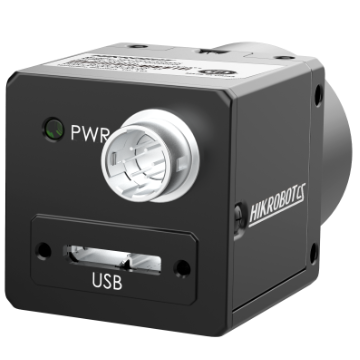

Hikrobot Flächenkamera MV-CS060-10UC
- Auflösung:
- 6 MP
- Auflösung (H x B):
- 3072 × 2048
- Framerate:
- 60,9 fps
- Schnittstelle:
- USB 3.0
- Farbe/Mono:
- Farbe
- Sensorgröße:
- 1/1.8"
- Sensortyp:
- Rolling Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CS060-10UC ist eine leistungsstarke 6 MP Farbkamera der CS-Serie mit USB 3.0-Schnittstelle. Sie basiert auf dem Sony® IMX178 CMOS-Sensor (Rolling Shutter) und liefert bei einer Auflösung von 3072 × 2048 eine maximale Bildrate von 60.9 fps @ 3072 × 2048 Bayer RG 8. Die CS-Serie der zweiten Generation überzeugt durch optimiertes Wärmemanagement, vierseitige Montagemöglichkeiten und integrierte Bildverarbeitungsalgorithmen für anspruchsvolle industrielle Bildverarbeitungsanwendungen.
Technische Spezifikationen
- Sensor: CMOS, Rolling Shutter
- Sensormodell: Sony® IMX178
- Auflösung: 3072 × 2048
- Max. Bildrate: 60.9 fps @ 3072 × 2048 Bayer RG 8
- Schnittstelle: USB 3.0
- Bildtyp: Farb
Die MV-CS060-10UC ist kompatibel mit dem USB 3.0-Standard und der GenICam-Spezifikation. Sie unterstützt gängige Bildverarbeitungssoftware wie MVS sowie Drittanbieter-Tools. Dank ihrer kompakten Abmessungen und robusten Bauweise eignet sie sich ideal für Qualitätsprüfung, Messtechnik und weitere Anwendungen der maschinellen Bildverarbeitung.
Technische Daten
| Artikelnummer | MV-CS060-10UC |
|---|---|
| Typ | 6MP Area Scan Camera, USB3.0, IMX178, Color |
| Sensortyp | CMOS, rolling shutter |
| Sensor-Modell | Sony® IMX178 |
| Pixelgröße | 2.4 μm × 2.4 μm |
| Sensorgröße | 1/1.8" |
| Auflösung | 3072 × 2048 |
| Max. Bildrate | 60.9 fps @ 3072 × 2048 Bayer RG 8 |
| Dynamikbereich | 66.2 dB |
| Signal-Rausch-Verhältnis (SNR) | 41.4 dB |
| Gain (Verstärkung) | 0 dB to 24 dB |
| Belichtungszeit | 8 μs to 1 sec |
| Mono/Farbe | Color |
| Belichtungsmodus | Off/Once/Continuous exposure mode, supports Global Reset |
| Pixelformat | Mono 8 Bayer RG 8/10/10Packed/12/12Packed YUV422Packed, YUV422_YUYV_Packed RGB 8, BGR 8 |
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | USB 3.0, compatible with USB 2.0 |
| Digital-I/O | 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1(Line 1), and bi-directional non-isolated I/O × 1 (Line 2) |
| Stromversorgung | 9 VDC to 24 VDC, supports USB 3.0 power supply |
| Leistungsaufnahme | Typ. 1.5 W @ 5 VDC (USB 3.0 provides power supply) |
| Objektivanschluss | C-mount |
| Abmessungen | 29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2") |
| Gewicht | Approx. 80 g (0.2 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: –30 °C to 60 °C (–22 °F to 140 °F) Storage temperature:–30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or third-party software meeting with USB3 Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux |
| Kompatibilität | USB3 Vision, GenICam |
| Zertifizierung | CE, RoHS, KC |

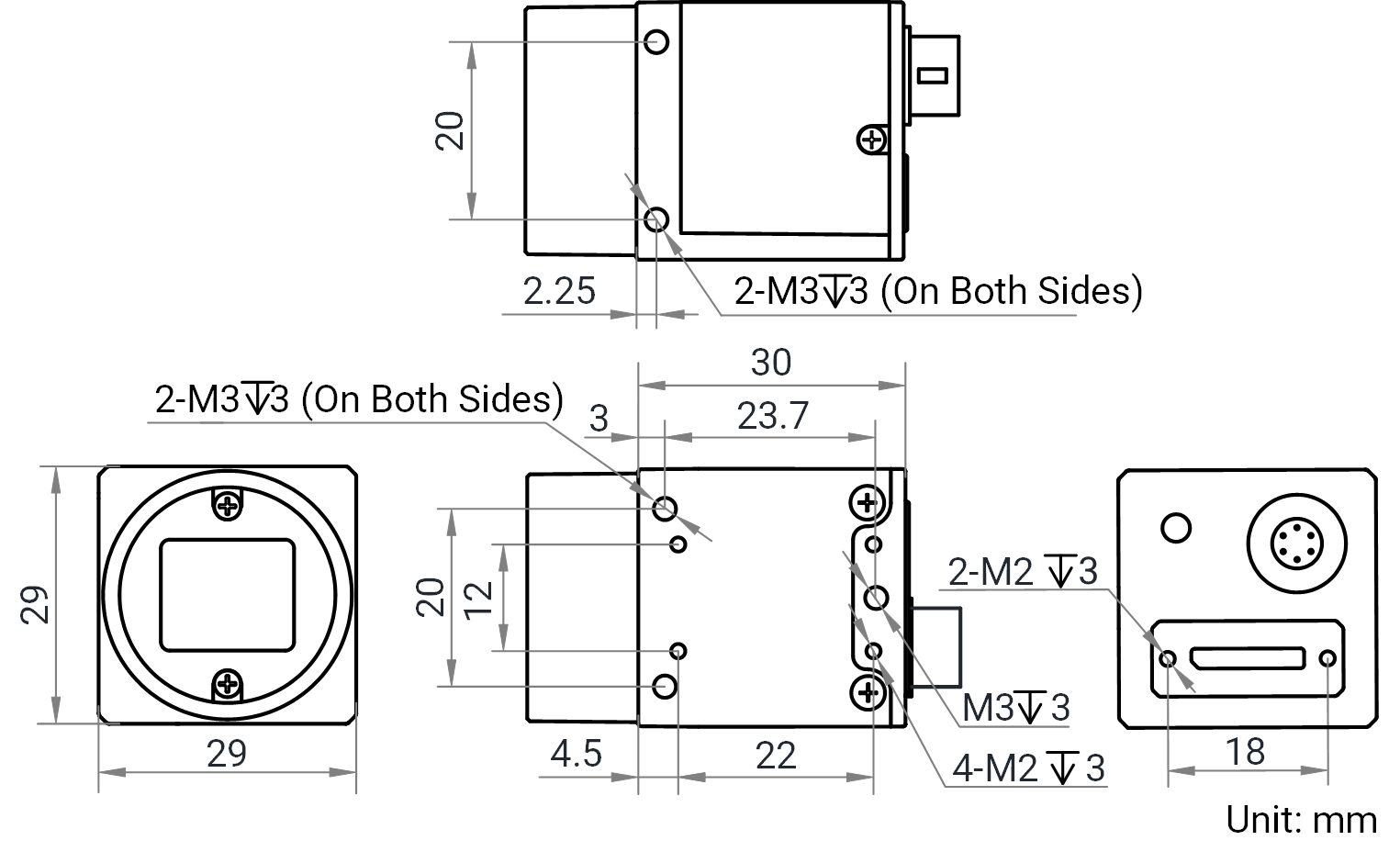

Maßzeichnung
