HikRobot Flächenkamera MV-CU013-80UM
- Auflösung:
- 1,3 MP
- Auflösung (H x B):
- 1280 × 1024
- Framerate:
- 240,4 fps
- Schnittstelle:
- USB 3.0
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1/2.7"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Flächenkamera MV-CU013-80UM ist eine leistungsstarke Monochrom-industriekamera der CU-Serie mit 1,3 MP Auflösung (1280 × 1024 Pixel) und einem CMOS, Globalverschluss (SS). Dank ihrer kompakten Bauweise und des energieeffizienten Designs bietet sie zuverlässige Leistung für anspruchsvolle industrielle Bildverarbeitungsanwendungen.
Die USB 3.0-Schnittstelle der MV-CU013-80UM USB-3.0-Schnittstelle (USB3 Vision) für schnelle und zuverlässige Datenübertragung. Die Kamera ist vollständig kompatibel mit dem USB3 Vision-Protokoll und GenICam-Standard und unterstützt gängige Client-Software wie MVS sowie Drittanbieter-Lösungen.
*Die hier dargestellten technischen Daten können je nach Umgebung, Objekten und weiteren Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten der verschiedenen Hersteller.
Technische Daten
| Artikelnummer | MV-CU013-80UM |
|---|---|
| Typ | 1.3MP Area Scan Camera, USB3, SS, Mono |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | SS |
| Pixelgröße | 4.0 μm × 4.0 μm |
| Sensorgröße | 1/2.7" |
| Auflösung | 1280 × 1024 |
| Max. Bildrate | 240.4 fps @1280 × 1024 Mono 8 |
| Dynamikbereich | 50.6 dB |
| Signal-Rausch-Verhältnis (SNR) | 38.7 dB |
| Gain (Verstärkung) | 0 dB to 20 dB |
| Belichtungszeit | 30 μs to 1 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | USB3.0, compatible with USB2.0 |
| Digital-I/O | 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2) |
| Stromversorgung | 9 VDC to 24 VDC, supports USB3.0 power supply |
| Leistungsaufnahme | Typ. 1.7 W@5 VDC (USB3.0 provides power supply) |
| Objektivanschluss | C-mount |
| Abmessungen | 29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2") |
| Gewicht | Approx. 77 g (0.2 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% to 80% RH, non-condensing |
| Software | MVS or third-party software meeting with USB3 Vision Protocol |
| Betriebssystem | 32/64-bit Windows XP/7/10, 32/64-bit Linux and 64-bit MacOS |
| Kompatibilität | USB3 Vision, GenlCam |
| Zertifizierung | CE, RoHS, KC |

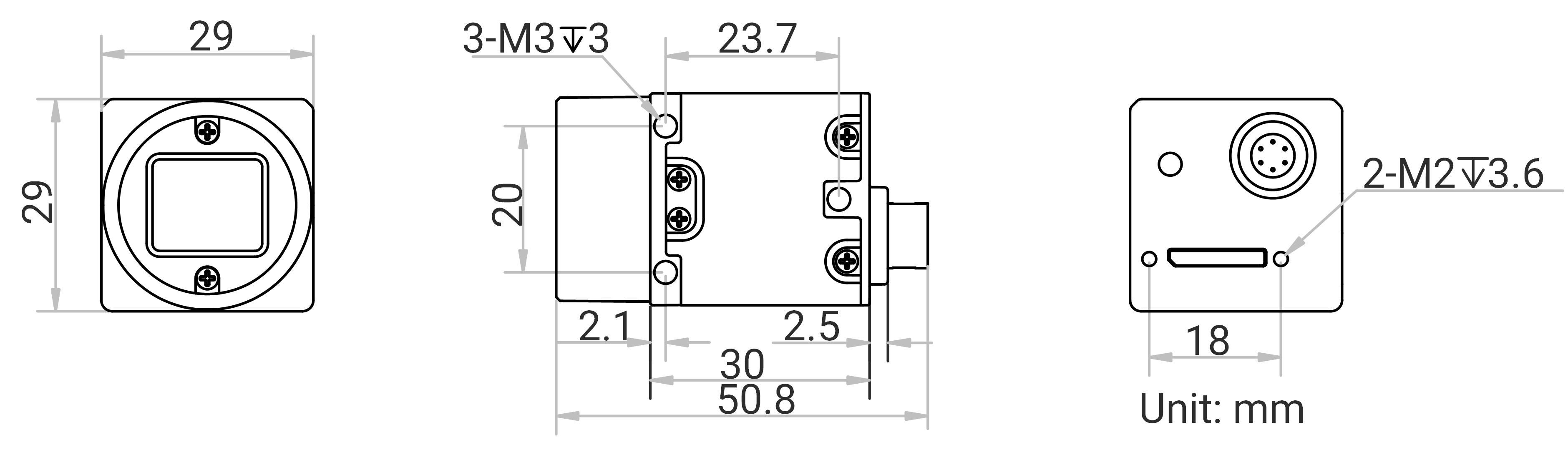

Maßzeichnung
