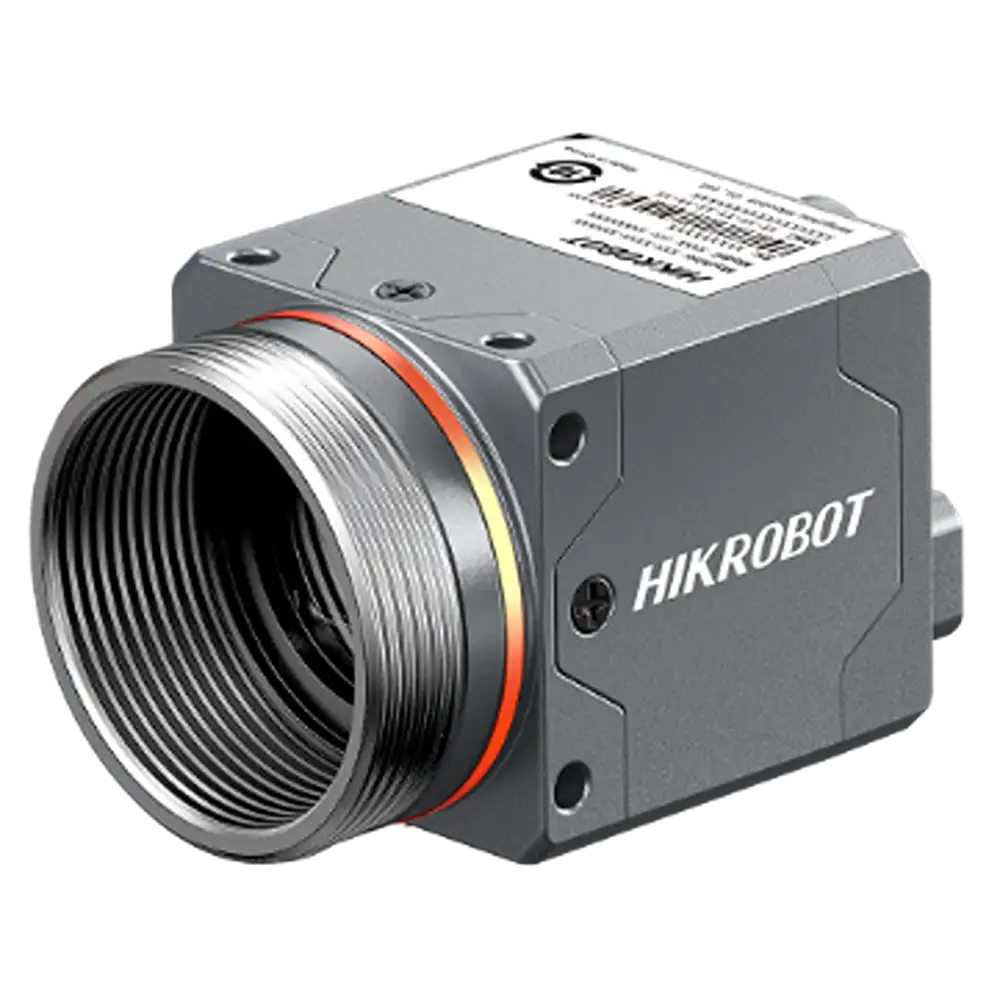

Hikrobot MV-CT1MU0050/G/NN/NN
- Auflösung:
- 5 MP
- Auflösung (H x B):
- 2448 × 2048
- Framerate:
- 80 fps
- Schnittstelle:
- USB 3.0
- Farbe/Mono:
- Mono
- Sensorgröße:
- 2/3"
- Sensortyp:
- Global Shutter, Stacked BSI
- Schutzklasse:
- IP67
- Objektivanschluss:
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die Hikrobot MV-CT1MU0050G/NN/NN ist eine leistungsstarke 5 MP-Flächenkamera der 3. Generation mit USB 3.0-Schnittstelle, Stacked BSI CMOS-Sensor und Global Shutter für präzise Bilderfassung auch bei bewegten Objekten. Die PRO-Version ergänzt die Kernfunktionen durch eine IP67-Schutzklasse, die durch die Kombination von Schutzabdeckungen und Kabeln erreicht wird, sowie durch ein Präzisions-Temperaturregelungssystem, das schnelle Wärmebalance und minimalen thermischen Drift gewährleistet – ideal für raue Industrieumgebungen.
Als Monochromkamera ist die Hikrobot MV-CT1MU0050G/NN/NN besonders geeignet für Anwendungen, bei denen Auflösung, Geschwindigkeit und Empfindlichkeit im Vordergrund stehen – etwa in der Präzisionsmessung, Texturprüfung oder Positionserkennung.
Über die USB 3.0-Schnittstelle (USB Type-C) werden Daten mit hoher Bandbreite übertragen. Die Kamera entspricht dem USB3 Vision-Standard und ist GenICam-kompatibel, was die Integration in bestehende Machine-Vision-Systeme vereinfacht.
Technische Daten
| Artikelnummer | MV-CT1MU0050 |
|---|---|
| Typ | 5MP Area Scan Camera, 3rd Gen., USB3.0, Mono, PRO |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | Stacked BSI |
| Pixelgröße | 3.45 μm × 3.45 μm |
| Sensorgröße | 2/3" |
| Auflösung | 2448 × 2048 |
| Max. Bildrate | 80 fps @ 2448 × 2048 Mono 8 |
| Dynamikbereich | 74.4 dB |
| Signal-Rausch-Verhältnis (SNR) | 42.4 dB |
| Gain (Verstärkung) | High full well capacity: 0 dB to 12.8 dB High sensitivity: 0 dB to 24 dB |
| Belichtungszeit | High full well capacity: 30 μs to 10 sec High sensitivity: 5 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode, supports Trigger Width and Trigger Controlled |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | USB 3.0, compatible with USB 2.0 |
| Data interface type | Type-C interface |
| Steuerschnittstelle | Not supported |
| Digital-I/O | 8-pin M8 A-Code aviation connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC to 24 VDC, supports USB 3.0 power supply |
| Leistungsaufnahme | Typ. 1.6 W @ 5 VDC (USB 3.0 provides power supply and fast heat balance not enabled) |
| Objektivanschluss | C-mount |
| Abmessungen | 29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2") |
| Gewicht | Approx. 70 g (0.2 lb.) |
| Schutzklasse | IP67 (under proper lens and lens cap installation and wiring) |
| Temperatur | Working temperature: –30 °C to 60 °C (–22 °F to 140 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Software | MVS or third-party software meeting with USB3 Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux |
| Kompatibilität | USB3 Vision, GenICam |
| Zertifizierung | CE, RoHS, KC |
