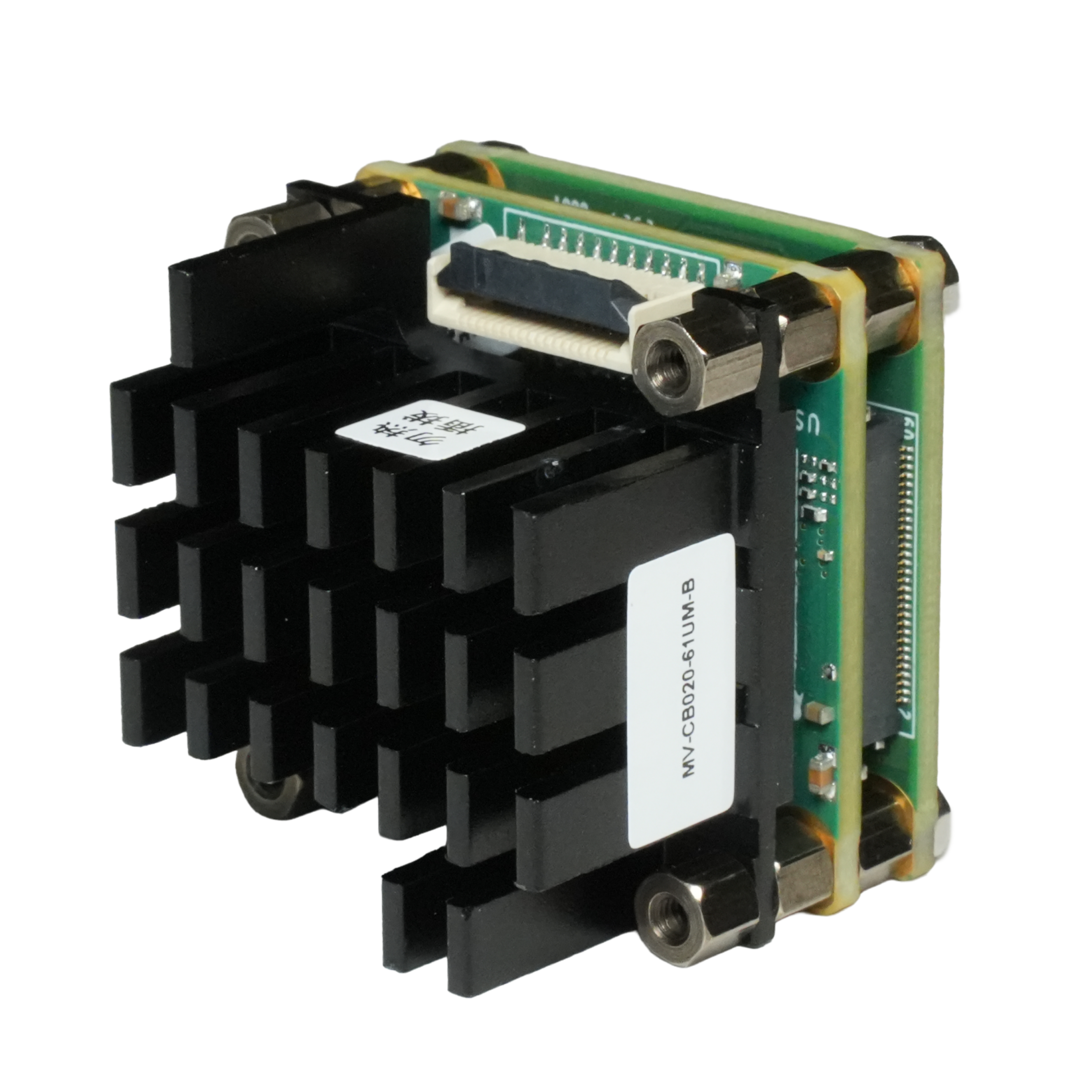

HikRobot Platinenkamera MV-CB020-61UM-B-F
- Auflösung:
- 2 MP
- Auflösung (H x B):
- 1624 × 1240
- Framerate:
- 99 fps
- Schnittstelle:
- USB 3.0
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1/1.7"
- Sensortyp:
- Global Shutter, CMOS
- Objektivanschluss:
- none
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Platinenkamera MV-CB020-61UM-B-F ist eine kompakte 2 MP Monochromkamera auf Basis des Stacked BSI-Sensors mit USB-3.0-Schnittstelle. Sie liefert Monochrombilder in einer Auflösung von 1624 × 1240 bei bis zu 99 fps @ 1624 × 1240 Mono 8 mit kompakten Abmessungen von 29 mm × 29 mm × 27,6 mm (1,1" × 1,1" × 1,1").
Die CB-Serie wurde speziell für Anwendungen mit hohen Anforderungen an Platzbedarf entwickelt und eignet sich für industrielle Bildverarbeitung, medizinische Systeme, Embedded-Systeme und 3D-Anwendungen.
Technische Daten
| Artikelnummer | MV-CB020-61UM-B-F |
|---|---|
| Typ | 2MP Board Level Camera, USB3.0, FPC, Mono, bare board |
| Sensortyp | CMOS, global shutter |
| Sensor-Modell | Stacked BSI |
| Pixelgröße | 4.5 μm × 4.5 μm |
| Sensorgröße | 1/1.7" |
| Auflösung | 1624 × 1240 |
| Max. Bildrate | 99 fps @ 1624 × 1240 Mono 8 |
| Dynamikbereich | 73.9 dB |
| Signal-Rausch-Verhältnis (SNR) | 42.4 dB |
| Gain (Verstärkung) | High full well capacity: 0 dB to 12.8 dB High sensitivity: 0 dB to 24 dB |
| Belichtungszeit | High full well capacity: 30 μs to 10 sec High sensitivity: 5 μs to 10 sec |
| Belichtungsmodus | Off/Once/Continuous exposure mode, supports Trigger Width |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal and vertical reverse image output |
| Schnittstelle | USB 3.0, compatible with USB 2.0 |
| Digital-I/O | Bi-directional non-isolated I/O × 2 (Line 2, Line 5) |
| Stromversorgung | 5 V, USB 3.0 power supply |
| Leistungsaufnahme | Typ. 1.5 W @ 5 VDC (USB power supply) |
| Objektivanschluss | none |
| Abmessungen | 29 mm × 29 mm × 27.6 mm (1.1" × 1.1" × 1.1") |
| Gewicht | Approx. 37 g (0.08 lb.) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 80% RH (no condensation) |
| Software | MVS or third-party software with USB3 Vision Protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux |
| Kompatibilität | USB3 Vision, GenICam |
| Zertifizierung | KC, CE, RoHS |

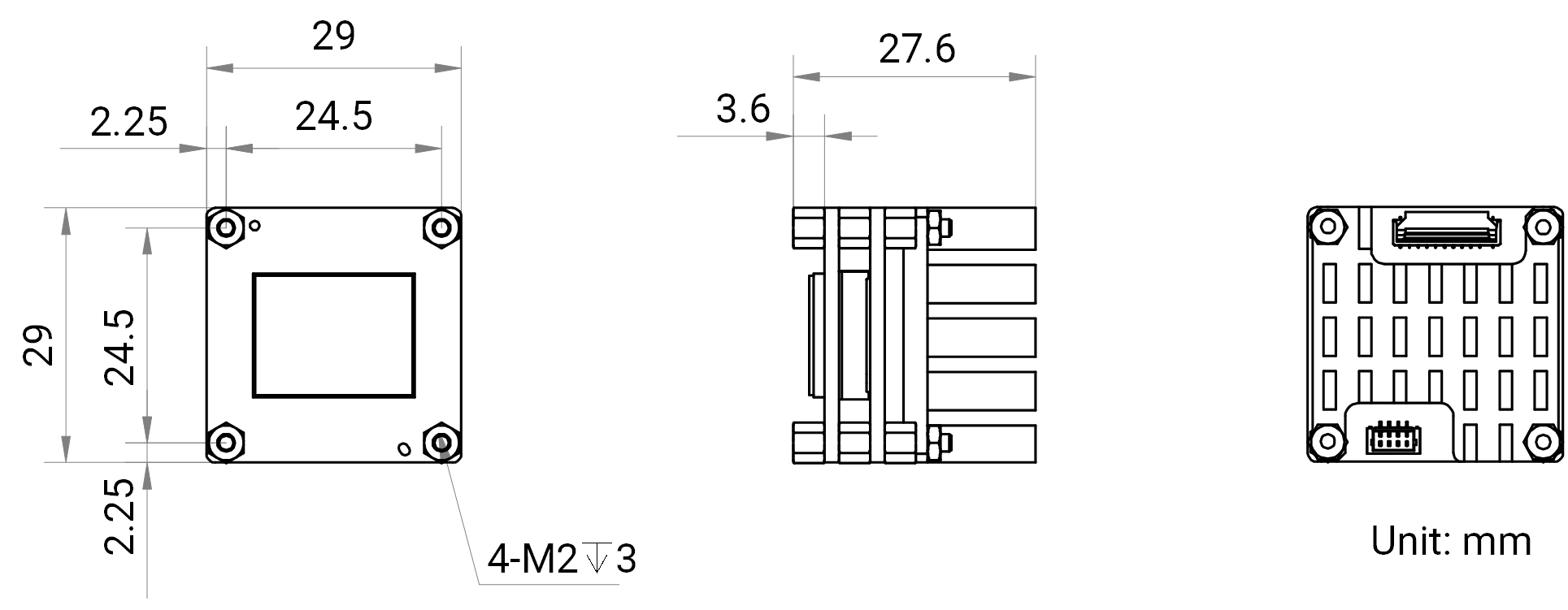

Maßzeichnung
