HikRobot Objektiv MVL-AF3528M-M42A
- Anschluss:
- M42
- Brennweite:
- 35 mm
- Sensorgröße:
- Φ29 mm
- Blende:
- F2.8 bis F16
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
MVL-AF3528M-M42A – HikRobot FA-Serien-Objektiv mit 35 mm Brennweite
Das HikRobot Objektiv MVL-AF3528M-M42A gehört zur bewährten FA-Serie und bietet mit 35 mm Brennweite, F2.8–F16 Blende und Unterstützung für Φ29 mm-Bildsensoren eine ideale Grundlage für anspruchsvolle Inspektions- und Messaufgaben.
Die selbst entwickelte HikRobot FA-Serien-Optik wurde speziell für Vision-Anwendungen in der Industriebildverarbeitung konzipiert und vereint das Designprinzip hoher Leistung bei niedrigen Kosten. Die Objektive zeichnen sich durch außergewöhnliche Auflösung, hervorragende Schärfekonsistenz von Bildmitte bis Bildrand sowie eine hohe Randlichtstärke aus.
Technische Vorteile
- Adopts high-precision lens for 8k 7 μm line scan cameras.
- Provides excellent consistency of image clarity and low distortion.
- Provides ultra-high image resolution at the max. aperture of F2.8.
- Provides max. image size Φ29 mm.
Technische Daten
| Artikelnummer | MVL-AF3528M-M42A |
|---|---|
| Typ | 35mm, F2.8, Image Size φ29mm, Recommended Magnification 0.001x ~ 0.164X, M42-Mount |
| Brennweite | 35 mm |
| Blendenzahl (F-Zahl) | F2.8 to F16 |
| Bildkreisgröße | Φ29 mm |
| Optische Verzeichnung | –0.16% |
| Vergrößerungsbereich | 0.164 x to 0.001 x |
| Arbeitsabstandsbereich | 200 mm to inf mm (tolerance: ±5 mm) |
| Blendensteuerung | Manual |
| Fokussteuerung | Manual |
| Filtergewinde | M52 × P0.75 |
| Anschluss | M42 × P1 |
| Auflagemaß | 12 mm |
| Abmessungen | Φ55 mm × 102.5 mm (Φ2.2" × 4.0") |
| Temperatur | –10 °C to 50 °C (14 °F to 122 °F) |
| Zertifizierung | RoHS 2.0 |

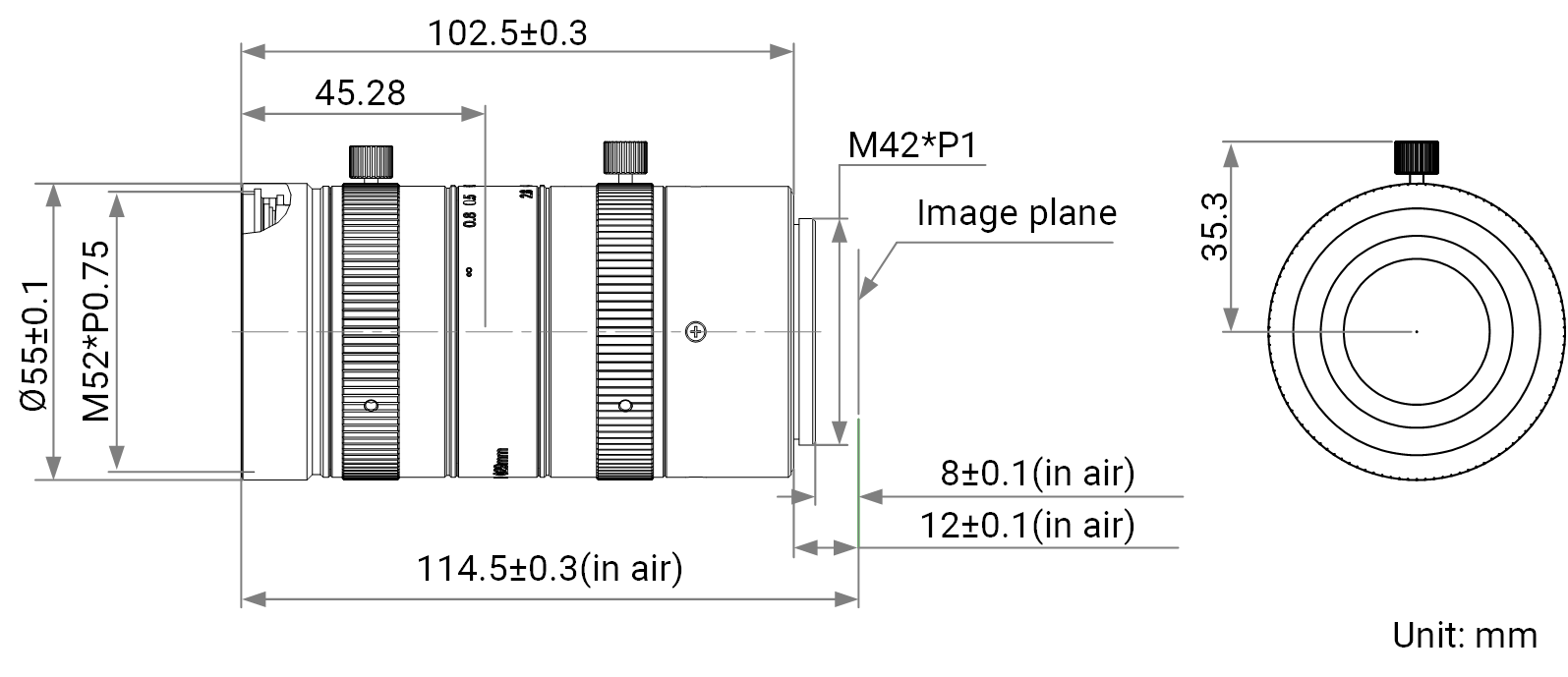

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Objektiv MVL-AF3528M-M42A
Datenblatt · DE · 426 KB
- Herunterladen
Technische Zeichnung HikRobot Objektiv MVL-AF3528M-M42A
Technische Zeichnung · DE · 2394 KB
