Hikrobot Diffuse-Reflexions-Lichtschranke MV-PE5602
- Sensortyp:
- Sonstiges, Sonstiges
- Schutzklasse:
- IP67
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die Hikrobot MV-PE5602 ist eine Diffuse-Reflexions-Lichtschranke mit festem Schaltabstand von 300 mm, Rot-LED (660 nm) und NPN-Ausgang. Der integrierte Empfindlichkeitstrimmer (200°) ermöglicht eine Feinabstimmung der Schaltschwelle, ohne den Schaltabstand grundlegend zu verändern. Ideal für Anwendungen, bei denen ein definierter Abstand vorliegt und die Empfindlichkeit variiert werden muss.
Mit IP67-Schutz, kompakten Abmessungen und einer Ansprechzeit von ≤ 500 µs eignet sich der MV-PE5602 für die Erkennung von Objekten in Fördersystemen, Verpackungslinien und Sortieranlagen. NPN-Ausgang Helles-Ein/Dunkles-Ein umschaltbar, 12–24 V DC, Kabelabgang 2 m. CE- und RoHS-zertifiziert.
Technische Daten
| Artikelnummer | MV-PE5602 |
|---|---|
| Typ | Diffuse-reflective sensor(300mm,Red LED,NPN) |
| Erfassungsabstand | 300 mm |
| Erfassungsobjekt | White paper (100 mm × 100 mm) |
| Ausgang | NPN (supports light-on/dark-on switch) |
| Lichtquelle | Red LED 660 nm |
| Reaktionszeit | ≤ 500 μs |
| Hysterese | < 10% of set distance |
| Empfindlichkeitseinstellung | Trimmer (200°) |
| Versorgungsspannung | 12 VDC to 24 VDC ± 10% |
| Restspannung | ≤ 2 VDC |
| Betriebsstrom | ≤ 20 mA |
| Max. Ein-/Ausgangsstrom | ≤ 100 mA |
| Schutzschaltung | Reverse polarity protection, overcurrent protection, and overvoltage protection |
| Isolationswiderstand | 20 MΩ or more (between the terminal block for power supply and the housing) |
| Spannungsfestigkeit | 1000 VAC, 1 min (between the terminal block for power supply and the housing) |
| Abmessungen | 20 mm × 12 mm × 31.6 mm (0.8" × 0.5" × 1.2") |
| Gewicht | Approx. 45 g (0.1 lb.) (including cable) |
| Temperatur | Working temperature: –25 °C to 55 °C (–13 °F to 131 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 35% RH to 85% RH |
| Umgebungslicht | Sunlight: < 10000 lux Incandescent lamp: < 3000 lux |
| Schutzklasse | IP67 |
| Material | Housing: polycarbonate Lens: acrylic |
| Anzeige | Operation indicator: orange Stability indicator: green |
| Anschlussart | Cable lead-out (standard length: 2 m, 78.7") |
| Vibrationsfestigkeit | 10 Hz to 500 Hz, double amplitude 1.5 mm (0.1"), 2 hours in each of the X, Y, and Z directions |
| Schockfestigkeit | 500 m/s2, 3 times in each of the X, Y, and Z directions |
| Zertifizierung | CE, RoHS |

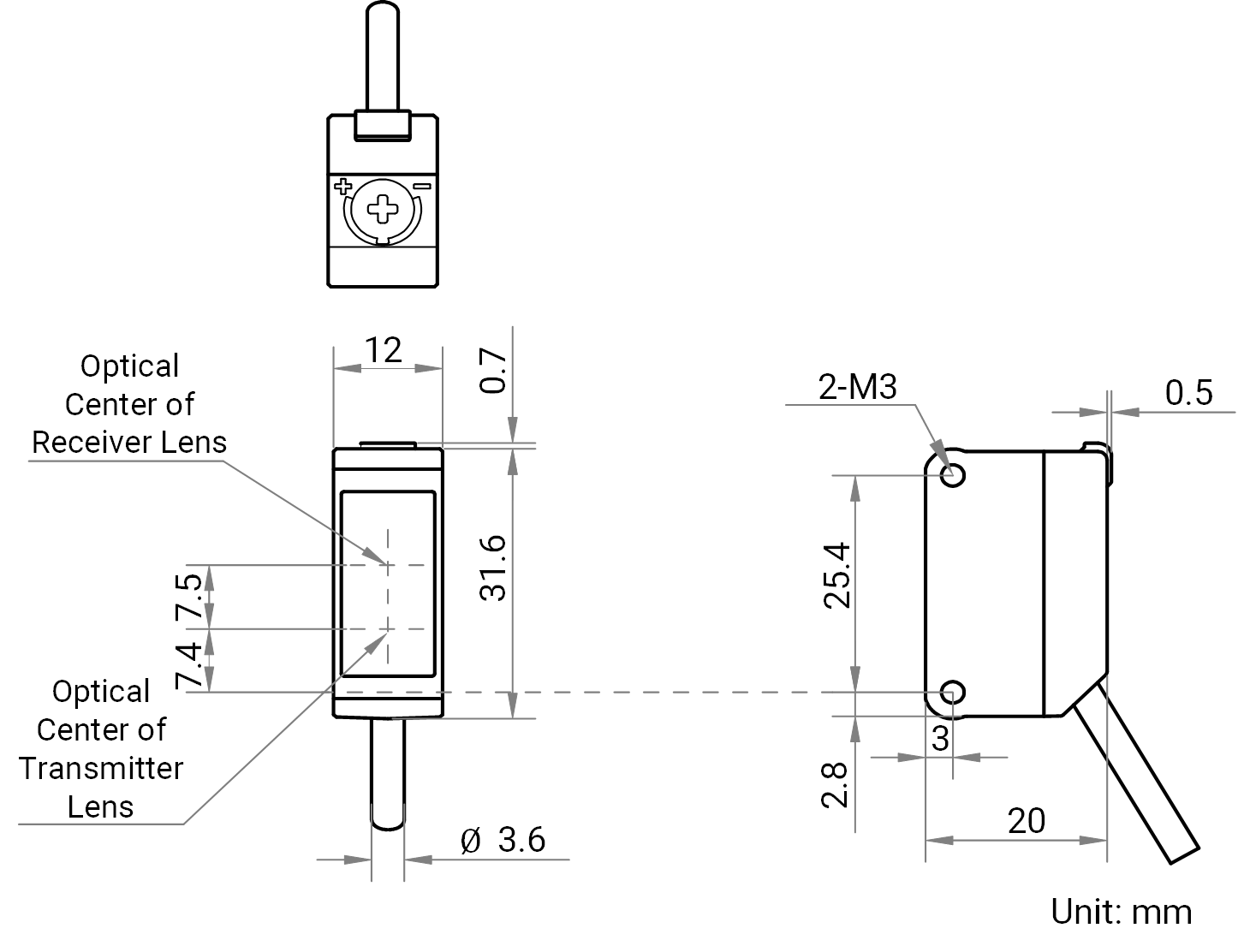

Maßzeichnung
