Hikrobot Einweglichtschranke MV-PE5101
- Sensortyp:
- Sonstiges, Sonstiges
- Schutzklasse:
- IP67
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die Hikrobot MV-PE5101 ist eine kompakte Einweglichtschranke mit einem Schaltabstand von bis zu 15 m und einer Rot-LED (660 nm) als Lichtquelle. Dank des großflächigen roten Lichtflecks lässt sich die Ausrichtung von Sender und Empfänger schnell und sicher durchführen – ohne aufwendige Justagearbeiten. Der integrierte NPN-Schaltausgang ist zwischen Helles-Ein und Dunkles-Ein umschaltbar und damit universell für verschiedene SPS-Systeme geeignet.
Mit der Schutzklasse IP67 ist der MV-PE5101 für den Einsatz in staubigen, feuchten und industriell anspruchsvollen Umgebungen ausgelegt. Er toleriert direkte Sonneneinstrahlung bis 10.000 lux sowie Fremdlichteinflüsse durch Glühlampen bis 3.000 lux. Der Standardlochabstand von 25,4 mm und die M3-Metallbohrungen ermöglichen eine normgerechte, vibrationsfeste Montage. Kabel-Abgang mit 2 m Standardlänge.
Technische Daten
| Artikelnummer | MV-PE5101 |
|---|---|
| Typ | Through-beam sensor(15m,Red LED,NPN) |
| Erfassungsabstand | 15 m |
| Erfassungsobjekt | Opaque object above Φ15 mm |
| Ausgang | NPN-NO/NC (supports light-on/dark-on switch) |
| Lichtquelle | Red LED 660 nm |
| Reaktionszeit | ≤ 500 μs |
| Wiederholgenauigkeit (senkrecht zur Erfassungsachse) | ≤ 0.5 mm |
| Versorgungsspannung | 12 VDC to 24 VDC ± 10%, including Ripple (P-P) 10% or less |
| Restspannung | ≤ 2 VDC |
| Betriebsstrom | ≤ 20 mA |
| Max. Ein-/Ausgangsstrom | ≤ 100 mA |
| Schutzschaltung | Reverse polarity protection, overcurrent protection, and overvoltage protection |
| Isolationswiderstand | 20 MΩ or more (between the terminal block for power supply and the housing) |
| Spannungsfestigkeit | 1000 VAC, 1 min (between the terminal block for power supply and the housing) |
| Abmessungen | 20 mm × 12 mm × 31.6 mm (0.8" × 0.5" × 1.2") |
| Gewicht | Transmitter: approx. 45 g (0.1 lb.) (including cable) Receiver: approx. 45 g (0.1 lb.) (including cable) |
| Temperatur | Working temperature: –25 °C to 55 °C (–13 °F to 131 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 35% RH to 85% RH |
| Umgebungslicht | Sunlight: < 10000 lux Incandescent lamp: < 3000 lux |
| Schutzklasse | IP67 |
| Material | Housing: polycarbonate Lens: acrylic |
| Anzeige | Operation indicator: orange (receiver) Stability indicator: green (receiver) Power indicator: orange (transmitter) |
| Anschlussart | Cable lead-out (standard length: 2 m, 78.7") |
| Vibrationsfestigkeit | 10 Hz to 500 Hz, double amplitude 1.5 mm (0.1"), 2 hours in each of the X, Y, and Z directions |
| Schockfestigkeit | 500 m/s2, 3 times in each of the X, Y, and Z directions |
| Zertifizierung | CE, RoHS |

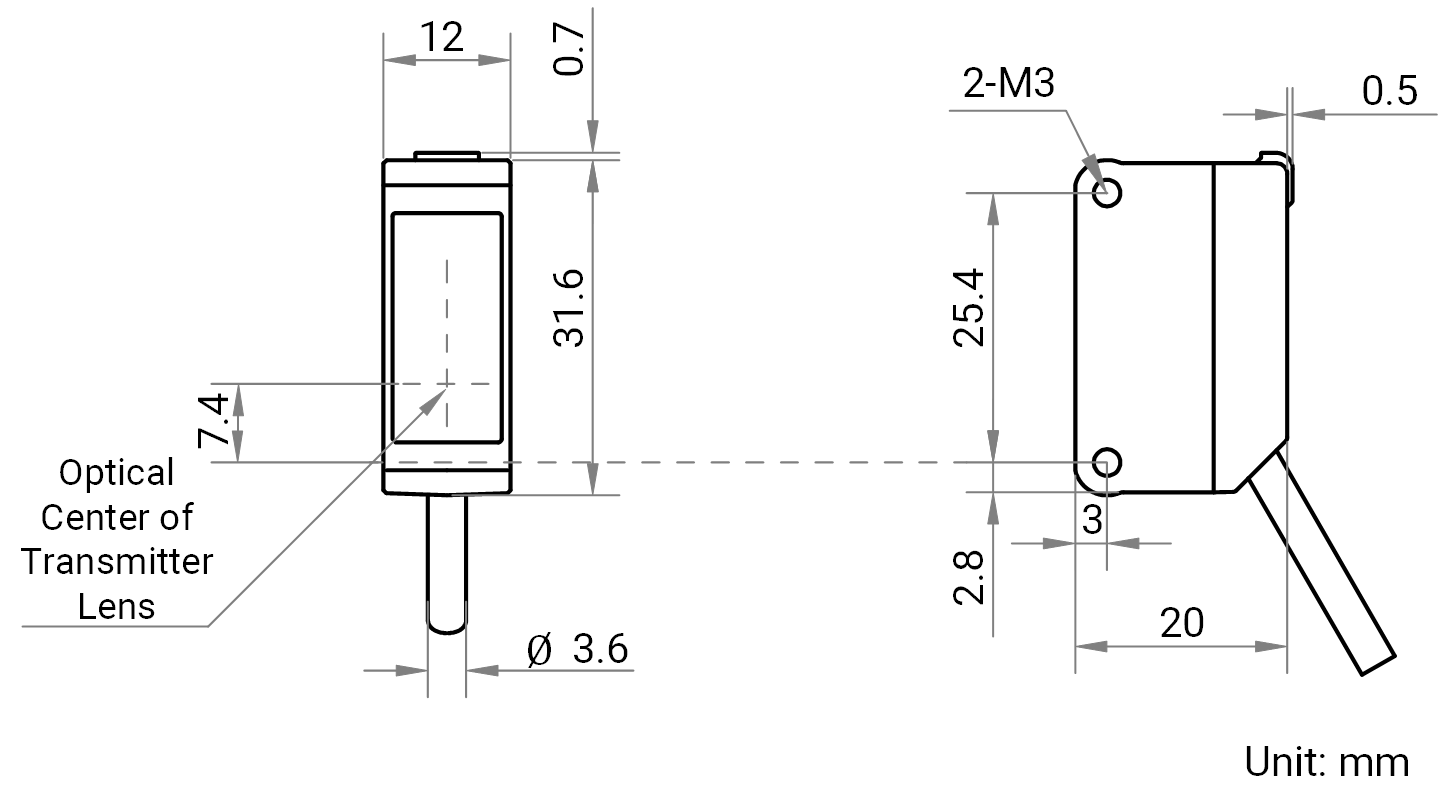

Maßzeichnung
