Hikrobot Einweglichtschranke MV-PE5101-P
- Sensortyp:
- Sonstiges, Sonstiges
- Schutzklasse:
- IP67
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die Hikrobot MV-PE5101-P ist eine Einweglichtschranke mit 15 m Schaltabstand, Rot-LED (660 nm) und PNP-Schaltausgang. Der PNP-Ausgang ist zwischen NO und NC sowie Helles-Ein/Dunkles-Ein umschaltbar – ideal für moderne SPS-Architekturen. Die Inbetriebnahme erfolgt ohne Einstellung: Sender und Empfänger aufeinander ausrichten, anschließen und sofort betreiben.
Die Schutzart IP67 gewährleistet den zuverlässigen Betrieb auch unter Spritzwasser und in staubbelasteten Produktionsumgebungen. Die hohe Störsicherheit gegenüber elektromagnetischen Wellen und Fremdlicht macht den MV-PE5101-P zur robusten Wahl für Förderanlagen, Verpackungsmaschinen und automatisierte Montageprozesse. Betriebsspannung 12–24 V DC mit Verpolungsschutz und Überspannungsschutz.
Technische Daten
| Artikelnummer | MV-PE5101-P |
|---|---|
| Typ | Through-beam sensor(15m,Red LED,PNP) |
| Erfassungsabstand | 15 m |
| Erfassungsobjekt | Opaque object above Φ15 mm |
| Ausgang | PNP-NO/NC (supports light-on/dark-on switch) |
| Lichtquelle | Red LED 660 nm |
| Reaktionszeit | ≤ 500 μs |
| Wiederholgenauigkeit (senkrecht zur Erfassungsachse) | ≤ 0.5 mm |
| Versorgungsspannung | 12 VDC to 24 VDC ± 10%, including Ripple (P-P) 10% or less |
| Restspannung | ≤ 2 VDC |
| Betriebsstrom | ≤ 20 mA |
| Max. Ein-/Ausgangsstrom | ≤ 100 mA |
| Schutzschaltung | Reverse polarity protection, overcurrent protection, and overvoltage protection |
| Isolationswiderstand | 20 MΩ or more (between the terminal block for power supply and the housing) |
| Spannungsfestigkeit | 1000 VAC, 1 min (between the terminal block for power supply and the housing) |
| Abmessungen | 20 mm × 12 mm × 31.6 mm (0.8" × 0.5" × 1.2") |
| Gewicht | Transmitter: approx. 45 g (0.1 lb.) (including cable) Receiver: approx. 45 g (0.1 lb.) (including cable) |
| Temperatur | Working temperature: –25 °C to 55 °C (–13 °F to 131 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 35% RH to 85% RH |
| Umgebungslicht | Sunlight: < 10000 lux Incandescent lamp: < 3000 lux |
| Schutzklasse | IP67 |
| Material | Housing: polycarbonate Lens: acrylic |
| Anzeige | Operation indicator: orange (receiver) Stability indicator: green (receiver) Power indicator: orange (transmitter) |
| Anschlussart | Cable lead-out (standard length: 2 m, 78.7") |
| Vibrationsfestigkeit | 10 Hz to 500 Hz, double amplitude 1.5 mm (0.1"), 2 hours in each of the X, Y, and Z directions |
| Schockfestigkeit | 500 m/s2, 3 times in each of the X, Y, and Z directions |
| Zertifizierung | CE, RoHS |

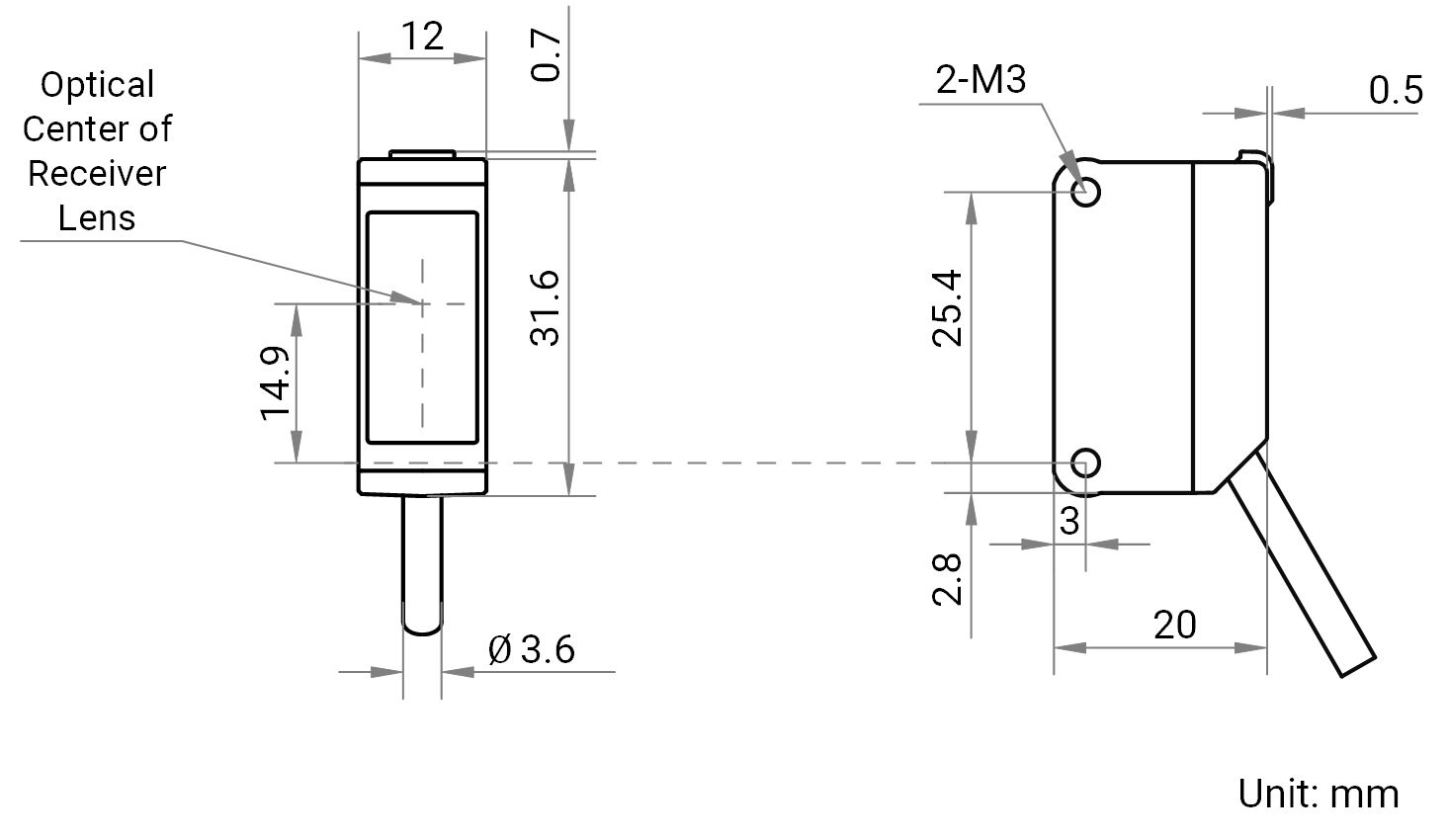

Maßzeichnung
