Hikrobot Einweglichtschranke MV-PE5112
- Sensortyp:
- Sonstiges, Sonstiges
- Schutzklasse:
- IP67
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die Hikrobot MV-PE5112 ist eine leistungsstarke Einweglichtschranke mit einem Schaltabstand von 30 m und einer Infrarot-LED (850 nm) als Lichtquelle. Mit dem integrierten Empfindlichkeitstrimmer (200°) lässt sich die Sensorsensitivität exakt an den jeweiligen Anwendungsfall anpassen – besonders hilfreich bei wechselnden Umgebungsbedingungen. Der NPN-Ausgang ist zwischen Helles-Ein und Dunkles-Ein umschaltbar.
Dank der IP67-Schutzklasse und eines Betriebstemperaturbereichs von –25 °C bis +55 °C eignet sich der MV-PE5112 für Außenanwendungen und anspruchsvolle Produktionshallen. Er erkennt undurchsichtige Objekte ab Φ15 mm zuverlässig auf 30 m. Typische Einsatzgebiete sind Lagertore, lange Förderbänder sowie Zutrittssicherungssysteme in der Intralogistik.
Technische Daten
| Artikelnummer | MV-PE5112 |
|---|---|
| Typ | Through-beam sensor(30m,Infrared LED，NPN) |
| Erfassungsabstand | 30 m |
| Erfassungsobjekt | Opaque object above Φ15 mm |
| Ausgang | NPN-NO/NC (supports light-on/dark-on switch) |
| Lichtquelle | Infrared LED 850 nm |
| Reaktionszeit | ≤ 500 μs |
| Wiederholgenauigkeit (senkrecht zur Erfassungsachse) | ≤ 0.5 mm |
| Empfindlichkeitseinstellung | Trimmer (200°) |
| Versorgungsspannung | 12 VDC to 24 VDC ± 10%, including Ripple (P-P) 10% or less |
| Restspannung | ≤ 2 VDC |
| Betriebsstrom | ≤ 20 mA |
| Max. Ein-/Ausgangsstrom | ≤ 100 mA |
| Schutzschaltung | Reverse polarity protection, overcurrent protection, and overvoltage protection |
| Isolationswiderstand | 20 MΩ or more (between the terminal block for power supply and the housing) |
| Spannungsfestigkeit | 1000 VAC, 1 min (between the terminal block for power supply and the housing) |
| Abmessungen | 20 mm × 12 mm × 31.6 mm (0.8" × 0.5" × 1.2") |
| Gewicht | Transmitter: approx. 45 g (0.1 lb.) (including cable) Receiver: approx. 45 g (0.1 lb.) (including cable) |
| Temperatur | Working temperature: –25 °C to 55 °C (–13 °F to 131 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 35% RH to 85% RH |
| Umgebungslicht | Sunlight: < 10000 lux Incandescent lamp: < 3000 lux |
| Schutzklasse | IP67 |
| Material | Housing: polycarbonate Lens: acrylic |
| Anzeige | Operation indicator: orange (receiver) Stability indicator: green (receiver) Power indicator: orange (transmitter) |
| Anschlussart | Cable lead-out (standard length: 2 m, 78.7") |
| Vibrationsfestigkeit | 10 Hz to 500 Hz, double amplitude 1.5 mm (0.1"), 2 hours in each of the X, Y, and Z directions |
| Schockfestigkeit | 500 m/s2, 3 times in each of the X, Y, and Z directions |
| Zertifizierung | CE, RoHS |

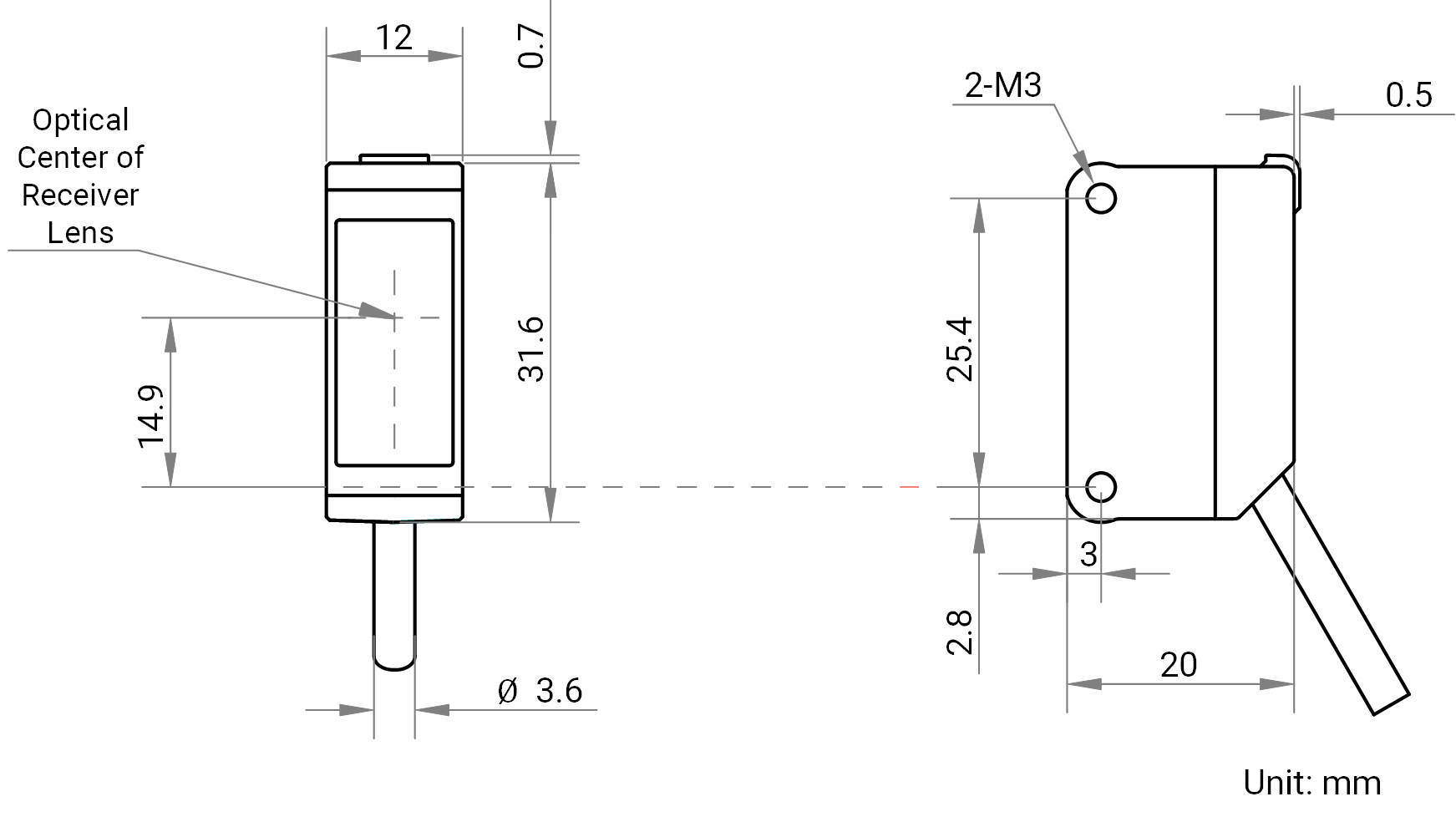

Maßzeichnung
