Hikrobot
Hikrobot Reflexionslichtschranke (transparent) MV-PE5313-P
- Sensortyp:
- Sonstiges, Sonstiges
- Schutzklasse:
- IP67
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die Hikrobot MV-PE5313-P ist eine Reflexionslichtschranke mit Transparenzerkennung (0,1–1 m), Infrarot-LED (850 nm) und PNP-Ausgang. Die Kombination aus Infrarotlicht und optimiertem Optikdesign ermöglicht die zuverlässige Erkennung von Glas, PET-Flaschen und transparenten Kunststoffen ab Φ75 mm.
Der Empfindlichkeitstrimmer (200°) erlaubt eine exakte Einstellung auf das jeweilige Erfassungsobjekt. PNP-Ausgang NO/NC umschaltbar. IP67-Schutz, CE/RoHS-konform, stoßfest 500 m/s². Ideal in Abfüll-, Etikettier- und Verpackungsmaschinen sowie überall dort, wo transparente Behälter sicher gezählt oder positioniert werden müssen.
Technische Daten
| Artikelnummer | MV-PE5313-P |
|---|---|
| Typ | Retro-reflective sensor(1m,Infrared LED,Transparent detection,PNP) |
| Erfassungsabstand | 0.1 m to 1 m |
| Erfassungsobjekt | Opaque object, semi-transparent object, and transparent object above Φ75 mm |
| Ausgang | PNP (supports light-on/dark-on switch) |
| Lichtquelle | Infrared LED 850 nm |
| Reaktionszeit | ≤ 500 μs |
| Wiederholgenauigkeit (senkrecht zur Erfassungsachse) | ≤ 0.5 mm |
| Empfindlichkeitseinstellung | Trimmer (200°) |
| Versorgungsspannung | 12 VDC to 24 VDC ± 10%, including Ripple (P-P) 10% or less |
| Restspannung | ≤ 2 VDC |
| Betriebsstrom | ≤ 20 mA |
| Max. Ein-/Ausgangsstrom | ≤ 100 mA |
| Schutzschaltung | Reverse polarity protection, overcurrent protection, and overvoltage protection |
| Isolationswiderstand | 20 MΩ or more (between the terminal block for power supply and the housing) |
| Spannungsfestigkeit | 1000 VAC, 1 min (between the terminal block for power supply and the housing) |
| Abmessungen | 20 mm × 12 mm × 31.6 mm (0.8" × 0.5" × 1.2") |
| Gewicht | Approx. 45 g (0.1 lb.) (including cable) |
| Temperatur | Working temperature: –25 °C to 55 °C (–13 °F to 131 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 35% RH to 85% RH |
| Umgebungslicht | Sunlight: < 10000 lux Incandescent lamp: < 3000 lux |
| Schutzklasse | IP67 |
| Material | Housing: polycarbonate Lens: acrylic |
| Anzeige | Operation indicator: orange Stability indicator: green |
| Anschlussart | Cable lead-out (standard length: 2 m, 78.7") |
| Vibrationsfestigkeit | 10 Hz to 500 Hz, double amplitude 1.5 mm (0.1"), 2 hours in each of the X, Y, and Z directions |
| Schockfestigkeit | 500 m/s2, 3 times in each of the X, Y, and Z directions |
| Zertifizierung | CE, RoHS |

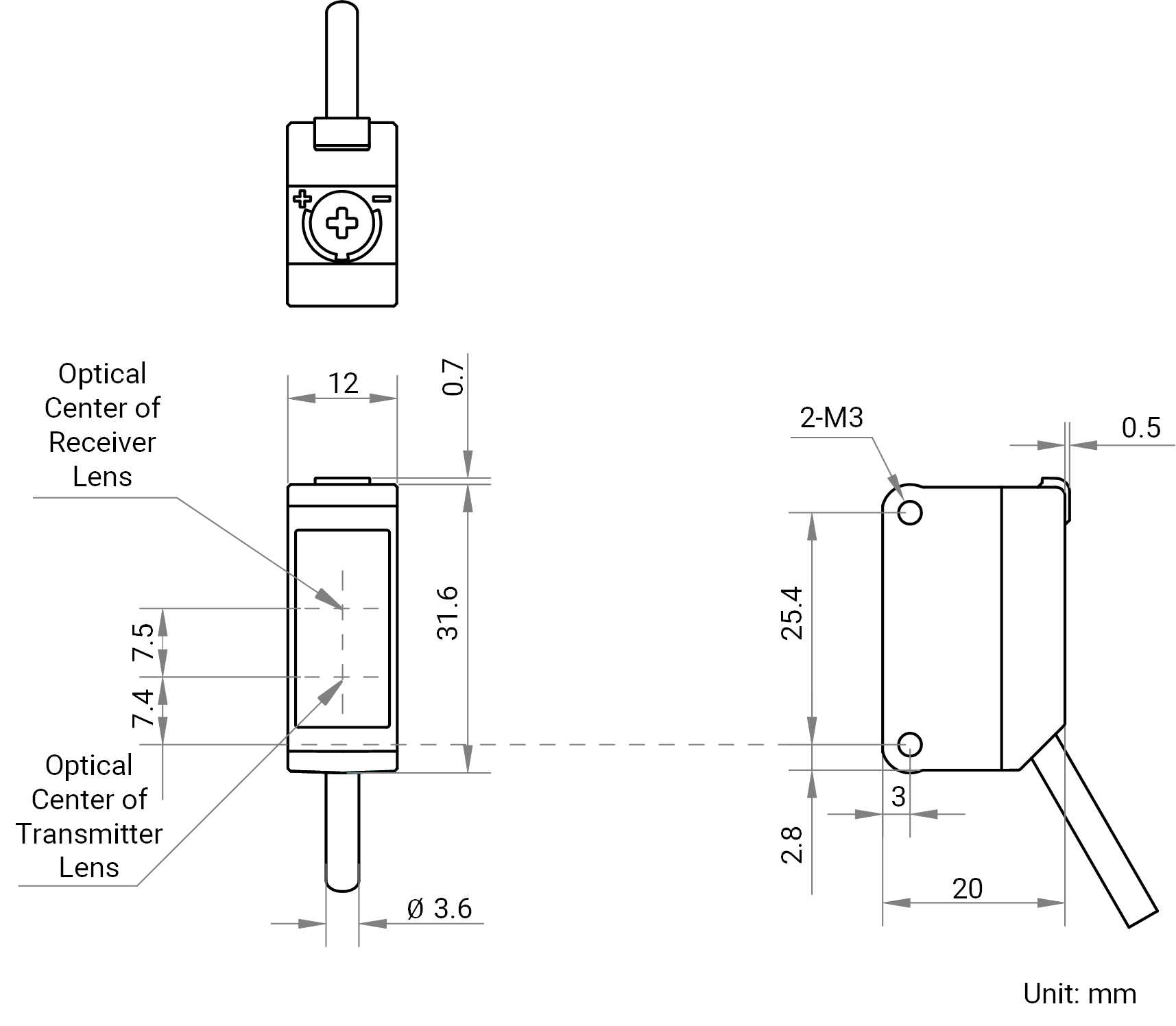

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Reflexionslichtschranke (transparent) MV-PE5313-P
Datenblatt · DE · 678 KB
- Herunterladen
Technische Zeichnung Hikrobot Reflexionslichtschranke (transparent) MV-PE5313-P
Technische Zeichnung · DE · 219 KB
- Herunterladen
Kurzanleitung Hikrobot Reflexionslichtschranke (transparent) MV-PE5313-P
Kurzanleitung · DE · 663 KB
